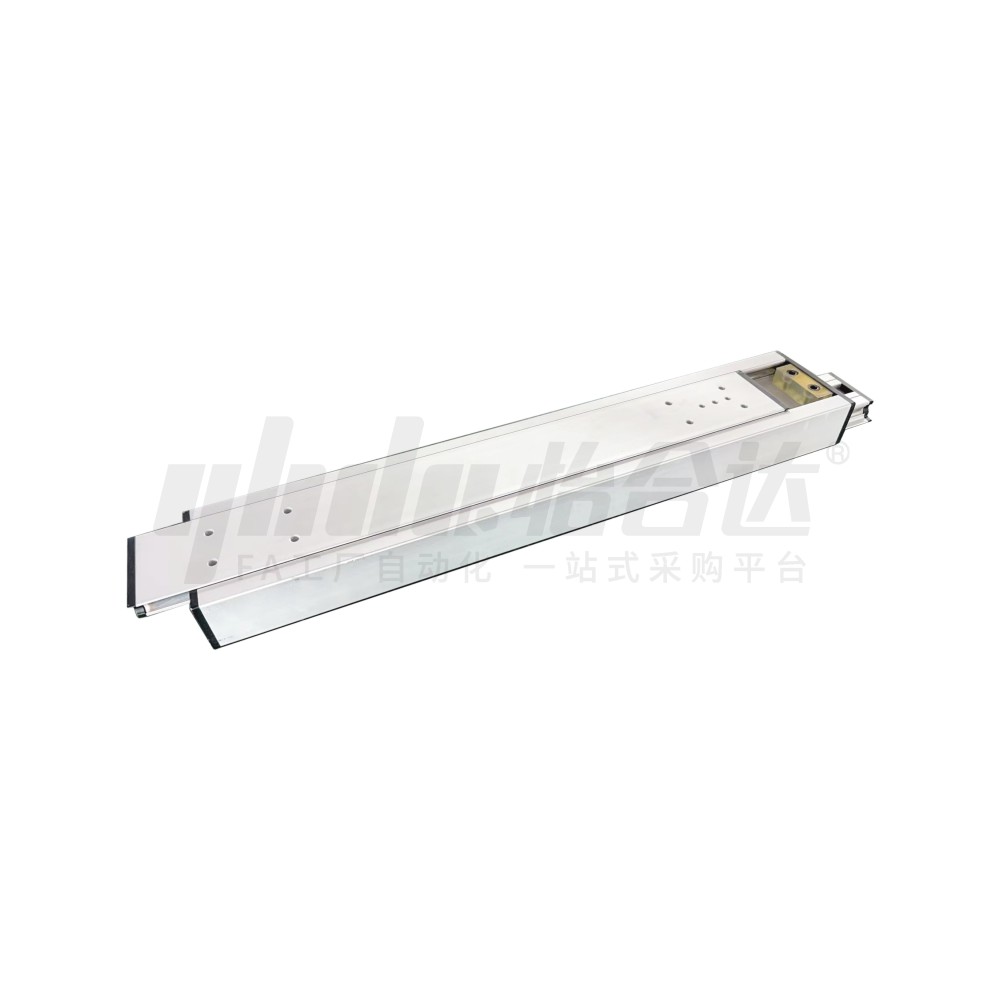

        工业滑轨 重载型 120系列·三节式

        条件筛选：

        材质 A6063
        表面处理 本色阳极氧化
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 120系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 宽度 材质 表面处理
            IDB38 三节式 全长伸展 120 A6063 本色阳极氧化



            特点：
             ● 滑轨主体使用高强度铝合金，重量轻、承载高；
             ● 一侧内轨固定，另一侧内轨安装在需要移动的设备上。
             请注意区分安装孔类型，基本型、A型、B型仅安装孔差异，图示安装孔类型为基本型。
            承重与重量仅供参考。
            按根销售。

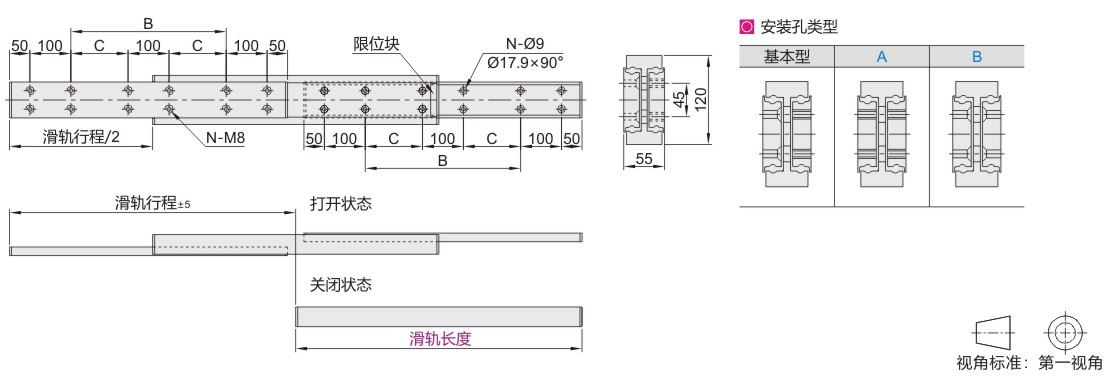

            图示安装孔类型为基本型。



            参数图
            型号 安装孔类型 滑轨行程 B C N 承重(1副) 参考重量(kg/pcs)
            代码 滑轨长度
            IDB38 400 无指定
            (基本型)

            A

            B            		 400 80 — 8 1399kgf 6.48
            450 450 130 1340.9kgf 7.3
            500 500 180 1288.9kgf 8.1
            550 550 230 1236.9kgf 8.91
            600 600 280 1190kgf 9.72
            650 650 330 1144.1kgf 10.53
            700 700 — 140 12 1098.2kgf 11.34
            750 750 165 1053.4kgf 12.15
