        工业滑轨 53系列 三节式 内轨可抽出 打开/闭合锁定 SPCC

        条件筛选：

        材质 SPCC
        表面处理 环保镀锌（蓝白）
        特征 打开/闭合锁定
        负载 重载型
        节数 三节式
        宽度系列 53系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 安装方式 材质 表面处理
            IDB22 三节式 打开/闭合锁定内轨可抽出 53  左侧安装 SPCC 环保镀锌(蓝白)
            IDB23 右侧安装



            特点：行程可达滑轨本身长度，此款滑轨为全行程式滑轨。
            控制杆外置设计，具有以下三种功能：
            ● 打开锁定：滑轨完全打开时，处于锁死状态，按住控制杆即可解除；
            ● 闭合锁定：滑轨完全关闭时，处于锁死状态，按住控制杆即可解除；
            ● 内轨可抽出：滑轨完全打开后，按住控制杆继续拉出可分离内轨部件。
            请注意区分左用和右用。
            安装请使用M5平头螺钉。
            按根销售。
            承载与重量仅供参考。

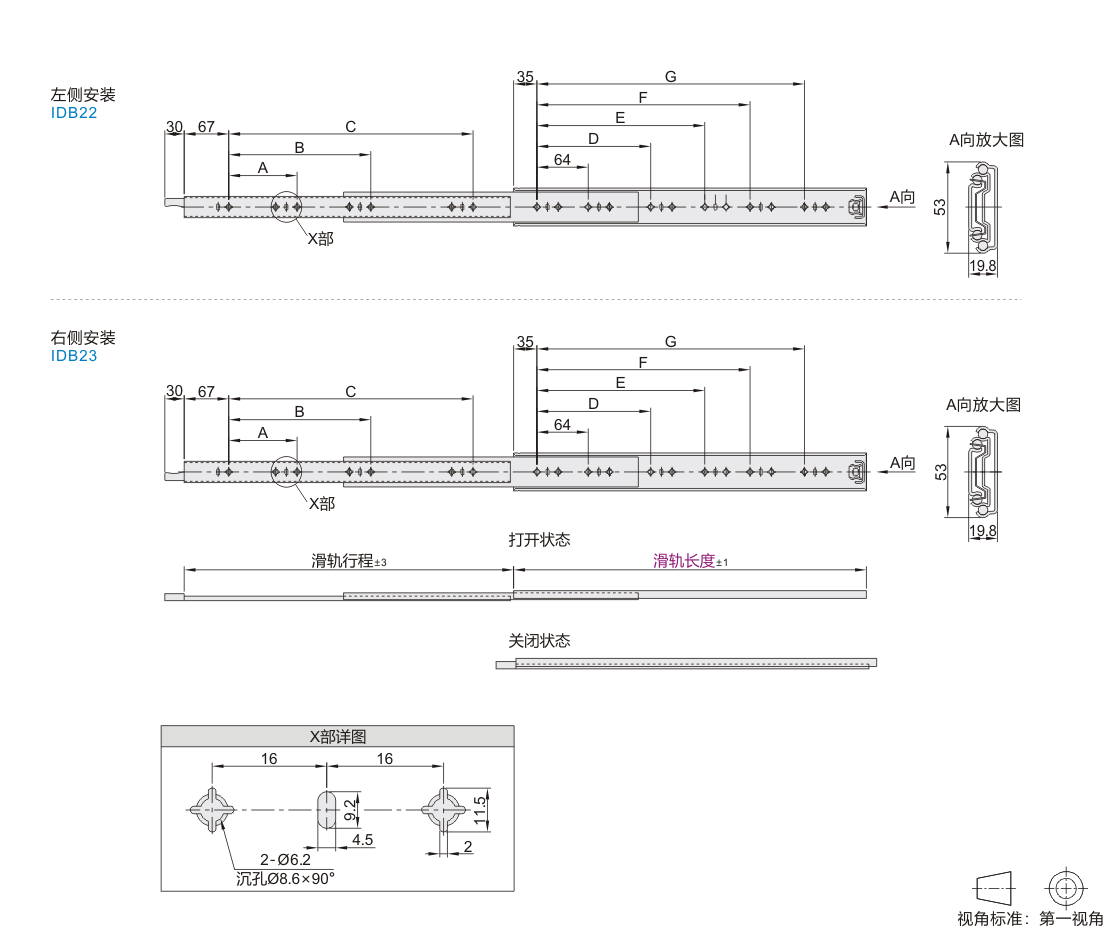

            参数图



            选型表

            型号 滑轨行程 A B C D E F G 承重(1副） 参考重量
            (kg/pcs)
            代码 滑轨长度
            左侧安装
            IDB22
            右侧安装
            IDB23            		 400 400 288 — — 288 — — — 75kgf 1.64
            450 450 96 320 192 318 85kgf 1.78
            500 500 128 384 224 384 95kgf 1.84
            550 550 160 416 256 416 1.92
            600 600 192 480 480 1.98
            650 650 384 512 288 448 512 85kgf 2.08
            700 700 544 192 320 480 576 80kgf 2.18
            750 750 224 416 576 352 512 608 75kgf 2.28
            800 800 480 672 384 544 672 70kgf 2.35
            850 850 512 736 416 576 736 65kgf 2.5
            900 900 768 448 608 768 60kgf 2.64
            950 950 576 832 480 640 832 55kgf 2.79
            1000 1000 640 864 672 864 50kgf 2.95
