        工业滑轨 71系列 双排二节式 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 3/4伸展
        负载 重载型
        节数 双排二节式
        宽度系列 71系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDB26 双排二节式 3/4伸展 71.4  SUS304 —



            特点：
            ● 滑轨采用耐腐蚀性能优异的SUS304不锈钢。
            ● 内轨不可抽。
            注意：
            ● 水平安装使用时，负载能力下降到额定的25%左右（使用）。
            ● 安装滑轨的螺丝请使用M4内六角圆头螺栓或十字孔圆头小螺丝。
            按根销售。
            承载与重量仅供参考。

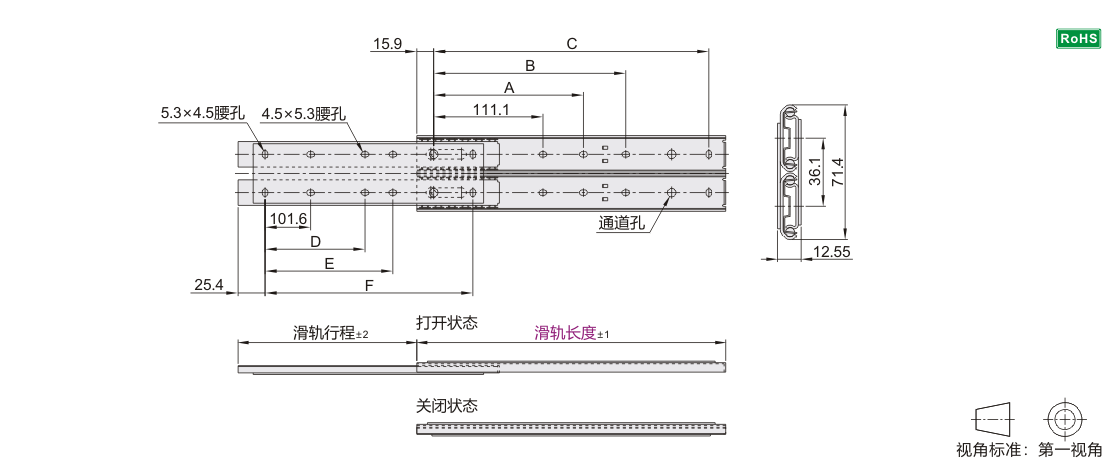

            参数图



            选型表

            型号 滑轨行程 A B C D E F 承重(1副) 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDB26 304.8 227 — 149.2 273 — 152.8 254.4 114.3kgf 11.52
            355.6 278 200 323.8 203.6 305.2 109.2kgf 12.6
            406.4 303 250.8 374.6 254.4 356 104.1kgf 13.68
            457.2 354 212.7 301.6 425.4 203.2 305.2 406.8 102.0kgf 14.76
            508 367 238.1 352.4 476.2 228.6 356 457.6 99.1kgf 15.84
            558.8 430 263.5 403.2 527 254 406.8 508.4 94.1kgf 16.92
            609.6 456 288.9 454 577.8 279.4 457.6 559.2 89.1kgf 18.0
            660.4 468 314.3 504.8 628.6 304.8 508.4 610 86.0kgf 20.16
            711.2 506 339.7 555.6 679.5 330.2 559.2 660.8 80.0kgf 22.32
