        工业滑轨 76系列 三节式 SPCC

        条件筛选：

        材质 SPCC
        表面处理 环保镀锌（蓝白）
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 76系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDB31 三节式 全长伸展 76.2  SPCC 环保镀锌(蓝白)



            特点：
            ● 开启形式：全开；
            ● 适合各种重型抽屉；
            ● 经济型产品。
            外轨使用M6平头螺丝，内轨使用M5平头螺丝安装。
            按副销售。
            承载与重量仅供参考。

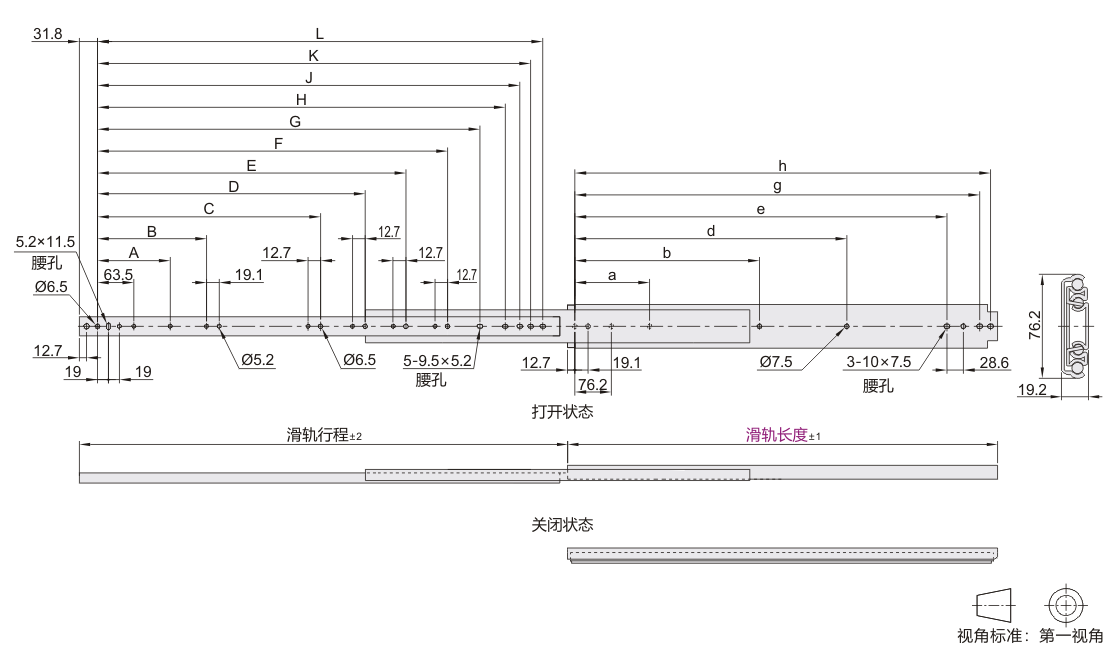

            参数图



            选型表

            型号 滑轨
            行程            		 A B C D E F G H J K L a b d e g h 承重(1副) 参考重量
            (kg/副)
            代码 滑轨长度
            IDB31 304.8 304.8 — — — — — — — 153.9 179.3 198.4 217.4 — — — 203.2 260.4 279.4 192kgf 3.87
            355.6 355.6 204.7 230.1 249.2 268.2 254.0 311.2 330.2 198kgf 4.12
            406.4 406.4 127 255.5 280.9 299.9 319 304.8 362.0 38.1 200kgf 4.55
            457.2 457.2 246.1 306.3 331.7 350.8 369.8 355.6 412.8 431.8 210kgf 4.98
            508 508 190.5 296.9 357.1 382.5 401.6 420.6 406.4 463.6 482.6 225kgf 5.34
            558.8 558.8 347.7 407.9 433.3 452.4 471.4 457.2 514.4 533.4 230kgf 5.88
            609.6 609.6 398.5 458.7 484.1 503.2 522.2 508.0 565.2 584.2 250kgf 6.42
            660.4 660.4 449.3 509.5 534.9 554 573 558.8 616.0 635.0 210kgf 6.5
            711.2 711.2 500.1 560.3 585.7 604.8 623.8 234.9 450.9 609.6 666.8 685.8 190kgf 7
            762 762 368.3 550.9 611.1 636.5 655.6 674.6 501.7 660.4 717.6 736.6 180kgf 7.5
            812.8 812.8 601.7 661.9 687.3 706.4 725.4 393.7 552.5 711.2 768.4 787.4 162kgf 8
            863.6 863.6 469.9 652.5 712.7 738.1 757.2 776.2 419.1 603.3 762 819.2 838.2 153kgf 8.5
            914.4 914.4 520.7 703.3 763.5 788.9 808 827 444.5 654.1 812.8 870 889 142kgf 9
            965.2 965.2 754.1 814.3 839.7 858.8 877.8 469.9 704.9 863.6 920.8 939.8 137kgf 9.5
            1016 1016 804.9 865.1 890.5 909.6 928.6 495.3 755.7 914.4 971.6 990.6 110kgf 10
            1066.8 1066.8 673.1 855.7 915.9 941.3 960.4 979.4 520.7 806.5 965.2 1022.4 1041.4 105kgf 10.5
            1117.6 1117.6 723.9 906.5 966.7 992.1 1011.2 1030.2 546.1 857.3 1016 1073.2 1092.2 102kgf 11
            1168.4 1168.4 825.5 957.3 1017.5 1042.9 1062 1081 596.9 958.8 1066.8 1124 1143 92kgf 11.5
            1219.2 1219.2 1008.1 1068.3 1093.7 1112.8 1131.8 1117.6 1174.8 1193.8 83kgf 12
            1270 1270 1058.9 1119.1 1144.5 1163.6 1182.6 1168.4 1225.6 1244.6 81kgf 12.5
            1320.8 1320.8 1109.7 1169.9 1195.3 1214.4 1233.4 1219.2 1276.4 1295.4 70kgf 13
            1371.6 1371.6 1160.5 1220.7 1246.1 1265.2 1284.2 1270 1327.2 1346.2 63kgf 13.5
            1422.4 1422.4 1028.7 1211.3 1271.5 1296.9 1316 1335 1320.8 1378 1397 59kgf 14
            1473.2 1473.2 1079.5 1262.1 1322.3 1347.7 1366.8 1385.8 1371.6 1428.8 1447.8 52kgf 14.5
            1524 1524 1130.3 1312.9 1373.1 1398.5 1417.6 1436.6 1422.4 1479.6 1498.6 50kgf 15
