        工业滑轨 重载型 35系列 三节式 全长伸展 SPCC 环保镀锌

        条件筛选：

        材质 SPCC
        表面处理 环保镀锌（蓝白）
        特征 全长伸展
        负载 重载型
        节数 三节式
        宽度系列 35系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDB41 三节式 全长伸展 35.3 SPCC 环保镀锌(蓝白)



            注意：
            ● 下表所示的承重量为抽屉侧滑轨伸出时滑轨中部的静载荷。
            按根销售。
            推荐螺钉：M4扁头或M4圆头螺钉。
            承载与重量仅供参考。
            不同材质型号请阅IDC06（详情请在怡合达网站搜索查看）。

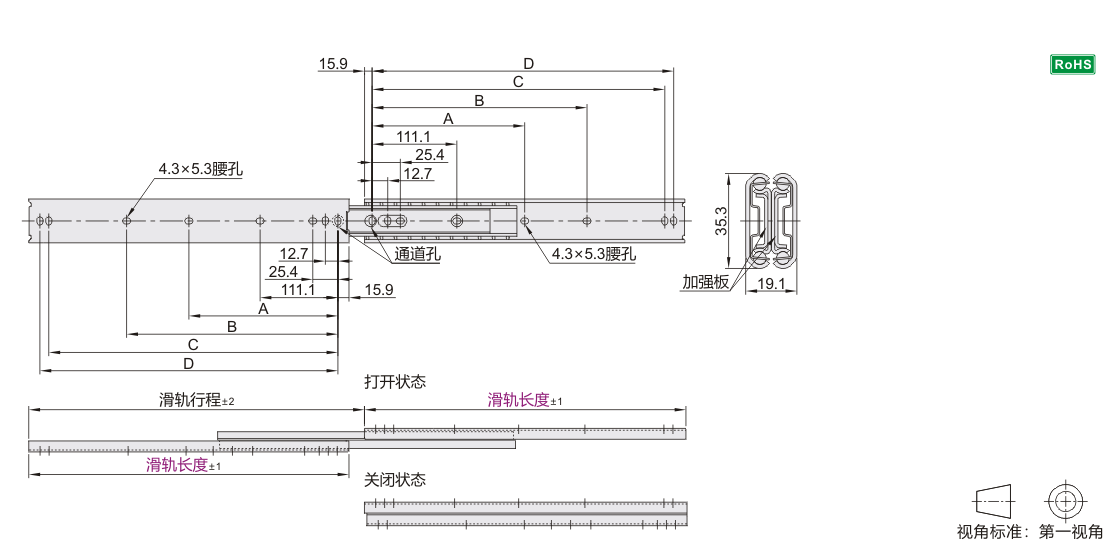

            参数图



            选型表

            型号 滑轨行程 A B C D 承重(1副) 参考重量(kg/pcs)
            代码 滑轨长度
            IDB41 304.8 327 — 149.2 260.3 273 80kgf 0.7
            355.6 378 200 311.1 323.8 77kgf 0.84
            406.4 428 250.8 361.9 374.6 73kgf 0.95
            457.2 479 212.7 301.6 412.7 425.4 68kgf 1.08
            508 530 238.1 352.4 463.5 476.2 65kgf 1.22
            558.8 581 263.5 403.2 514.3 527 59kgf 1.33
            609.6 632 288.9 454 565.1 577.8 52kgf 1.44
            660.4 683 314.3 504.8 615.9 628.6 48kgf 1.52
            711.2 733 339.7 555.6 666.7 679.4 41kgf 1.63
