      工业滑轨
      工业滑轨

      产品选型

      滑轨长度

      图片仅供参考，请以已选的规格为准

        工业滑轨 35系列 单节式 带通孔滑块 SPCC/SUS304

        条件筛选：

        特征 带滑块通孔
        负载 额定负载型
        节数 单节式
        宽度系列 35系列

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 类型 宽度 材质 表面处理
        IDD16 单节式 带滑块通孔 35.3  SPCC 镀锌(蓝白)
        IDD17 35.1  SUS304 —



        特点：
        ● 标准宽35mm系列滑轨；
        ● 内轨条滑块在外轨条里面直线滑动系列；
        ● 滑块长度3英寸是标准，指定4英寸或5英寸也可以生产。
        注意：
        ● 建议不要在承受力矩负载的环境下使用：
        ● 推荐M4十字圆头螺丝；
        ● 润滑油：Mobil-UX-EP0
        按根销售。
        承重与重量仅供参考。

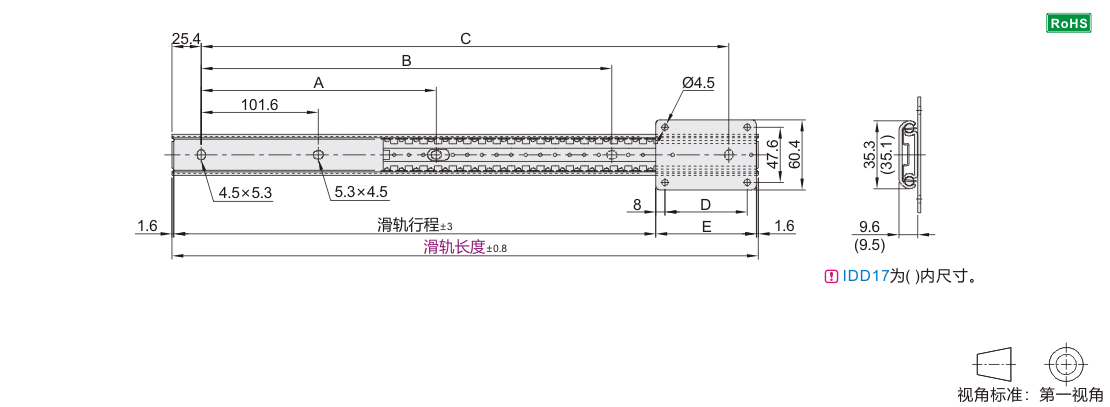

        参数图



        选型表

        型号 滑轨行程 A B C D E 承重
        (1根)        		 参考重量
        (kg/pcs)
        代码 滑轨长度
        IDD16
        (SPCC)
        IDD17
        (SUS304)        		 304.8 225 — 152.4 254 60.2 76.2 66.3N 0.3
        355.6 276 203.2 304.8 0.34
        406.4 327 254 355.6 0.37
        457.2 378 203.2 304.8 406.4 0.4
        508 429 228.6 355.6 457.2 0.44
        558.8 479 254 406.4 508 0.48
        609.6 530 279.4 457.2 558.8 0.51
        660.4 581 304.8 508 609.6 0.54
        711.2 632 330.2 558.8 660.4 0.58
