        工业滑轨 20系列 二节式 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 3/4伸展
        负载 轻载型
        节数 二节式
        宽度系列 20系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDA52 二节式 3/4伸展 20 SUS304 —



            注意：

            ●下表所示的承重量为①以外的所有安装孔用螺钉固定、抽屉侧滑轨伸出时滑轨中部的静载荷；

            ●固定安装孔②时，将内轨后移并使用b通道孔；

            ●在450mm以上的滑轨上固定安装孔③时，将内轨后移并使用a通道孔：

            ●安装孔①在一般安装时不使用。

            按根销售。

            推荐螺钉：M3扁头结合或圆头螺钉。

            承载与重量仅供参考。

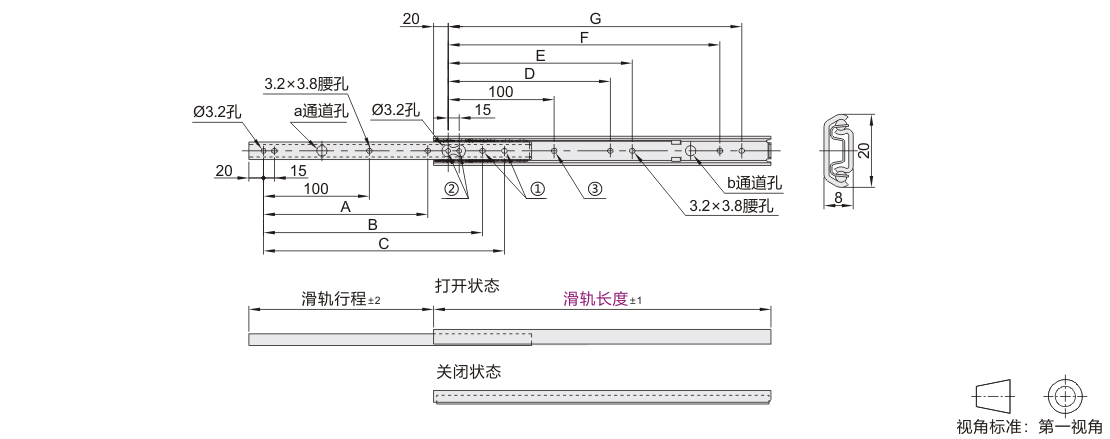

            参数图



            选型表

            型号
            		 滑轨行程
            		 A
            		 B
            		 C
            		 D
            		 E
            		 F
            		 G
            		 承重(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDA52 200 134 — 145 160 — — 145 160 13kgf 0.10
            250 184 150 195 210 195 210 15kgf 0.12
            300 224 190 245 260 160 245 260 16kgf 0.15
            350 244 225 295 310 210 295 310 0.18
            400 294 265 345 360 260 345 360 15kgf 0.20
            450 334 300 395 410 205 310 395 410 13kgf 0.22
            500 384 337 445 460 230 360 445 460 11kgf 0.25
