      图片仅供参考，请以已选的规格为准

        工业滑轨 27系列 三节式 闭合保持 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        负载 轻载型
        节数 三节式
        宽度系列 27系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质 表面处理
            IDA76 三节式 全长伸展 普通型 27 SUS304 —
            IDA78 常闭状态保持型



            特点：
            ●滑轨采用耐腐蚀性能优异的SUS304不锈钢。
            ●全闭时可简易保持。
            ●内轨不可抽。
            常闭状态保持型
            ●在拉出方向上施加2kg/个以上(参考值）的力可解除保持。
            ●收藏滑轨时，突起部勾住板簧，在拉出方向上简易保持滑轨。防止拉出部因振动等原因敞开。
            ●在垂直或倾斜状态下使用线性滑轨时，请在外部设置用于防止滑轨脱落的机构。
            注意：
            ●水平安装使用时，负载能力下降到额定的25%左右(参考）。
            ●安装滑轨的螺丝请使用M4内六角圆头螺栓，或者圆头小螺丝。
            按根销售。
            承载与重量仅供参考。

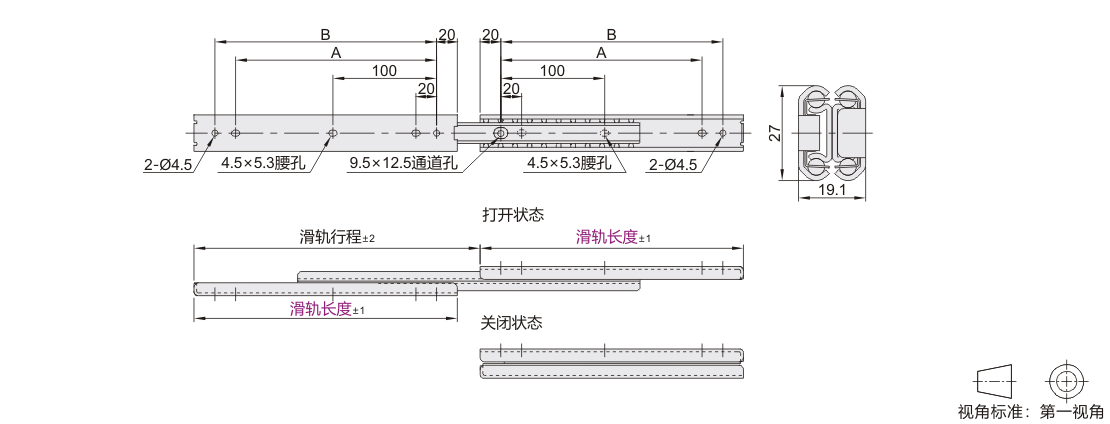

            参数图



            选型表

            型号
            		 滑轨行程
            		 A
            		 B
            		 承重(1副)
            		 参考重量
            ( kg/pcs)
            代码 滑轨长度

            普通型
            IDA76

            常闭状态保持型
            IDA78

            		 203.2  225.2  143.2  163.2  38kgf 0.67
            254  276.0  194.0  214.0  37kgf 0.83
            304.8  326.8  244.8  264.8  36kgf 1.0
            355.6  377.6  295.6  315.6  34kgf 1.16
            406.4  428.4  346.4  366.4  32kgf 1.32
            457.2  479.2  397.2  417.2  30kgf 1.48
            508  530.0  448.0  468.0  28kgf 1.64
