        工业滑轨 15系列 二节式 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 3/4伸展
        负载 轻载型
        节数 二节式
        宽度系列 15系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质
            IDA11 二节式 3/4伸展 15.5 SUS304



            特点：

            ●3/4伸展的双向滑动二节式。

            ●高度尺寸仅为15.5、变形小，适用于各种场所。

            注意：

            ●为防止各轨道、滚珠座的防脱落件受到强烈冲击，请另行设置止动器。

            ●根据内轨动作频率（重复次数）及其他各条件的不同，滚珠座可能会发生偏移。此时，应将内轨向左或向右移动到底，修正偏移。

            滑轨长度80时，无带※所示的孔。

            推荐使用M2.6扁头螺钉。

            按根销售。

            承重与重量仅供参考。

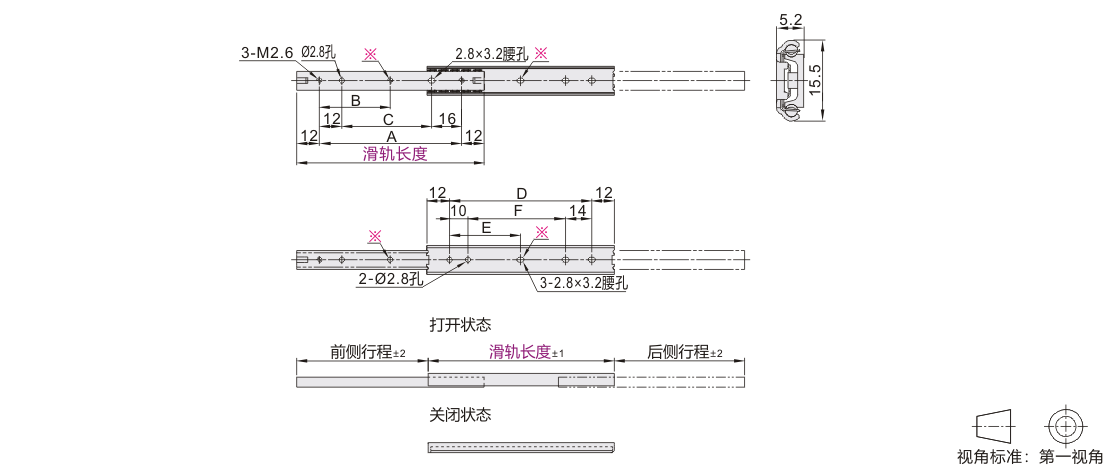

            参数图



            选型表

            型号
            		 前侧行程
            		 后侧行程
            		 A
            		 B
            		 C
            		 D
            		 E
            		 F
            		 承重(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDA11 80 48.5 48.5 56 — 28 56 — 32 14kgf 0.02
            100 68.5 68.5 76 38 48 76 38 52 16kgf 0.03
            150 94.5 94.5 126 63 98 126 63 102 18kgf 0.04
