        工业滑轨 15系列 三节式 SUS304

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 全长伸展
        负载 轻载型
        节数 三节式
        宽度系列 15系列
        种类筛选 工业滑轨

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 宽度 材质
            IDA21 三节式 全长伸展 15.5 SUS304



            特点：

            ●采用不易发生滚珠爬行的机构，操作力的变化小。

            ●高度尺寸仅为15.5、变形小，适用于各种场所。

            注意：

            ●为防止各轨道、滚珠座的防脱落件受到强烈冲击，请另行设置止动器。

            ●根据内轨动作频率（重复次数）及其他各条件的不同，滚珠座可能会发生偏移。此时，应将内轨向左或向右移动到底，修正偏移。

            滑轨长度80时，无带※所示的孔。

            推荐使用M2.6扁头螺钉。

            按根销售。

            承重与重量仅供参考。

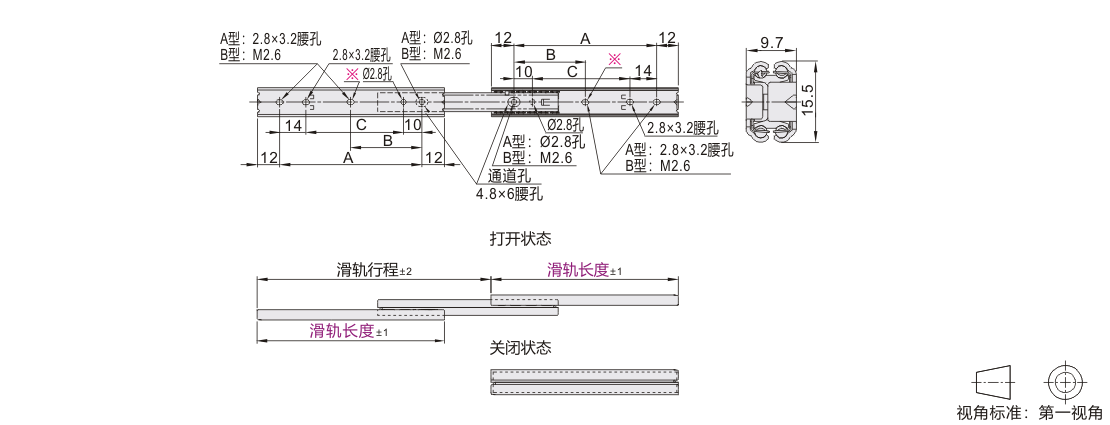

            参数图



            选型表

            型号
            		 安装孔
            类型
            		 滑轨行程
            		 A
            		 B
            		 C
            		 承重(1副)
            		 参考重量
            (kg/pcs)
            代码 滑轨长度
            IDA21 80 A(通孔)
            B(螺孔)            		 97 56 — 32 10kgf 0.04
            100 125 76 38 52 11kgf 0.05
            150 177 126 63 102 12kgf 0.07
