        工业滑轨 平面滑动膜 外置型 凹形滑轨/凸形滑块 螺丝/旋钮/自动调节 材质AlMgSi0.5

        条件筛选：

        材质 AlMgSi0.5
        负载 重载型
        适用场合 间隙可调
        部件接触形式 平面滑动膜
        种类筛选 工业滑轨（单件）

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            产品名称

            滑动配合形状

            特征

            表面处理

            产品选型

            配合滑轨规格

            配合滑块规格

            长度L(mm)

            100~4000
            /1

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            IDE46 间隙可调 凹形滑轨 — AlMgSi0.5 本色硬质阳极氧化
            IDE47 凸形滑块 手动调节间隙 本色阳极氧化
            IDE48 手动夹紧
            IDE49 自动调节间隙



            特点：                                                          典型应用领域：
             ● 100%免润滑   ● 使用寿命可达50000km       ● 机械制造
             ● 可调轴承间隙  ● 耐灰尘                                ● 木工机械
             ● 自动调节间隙  ● 低振动，静音                      ● 机床
             ● 高静态载荷                                                   ● 物料输送等。

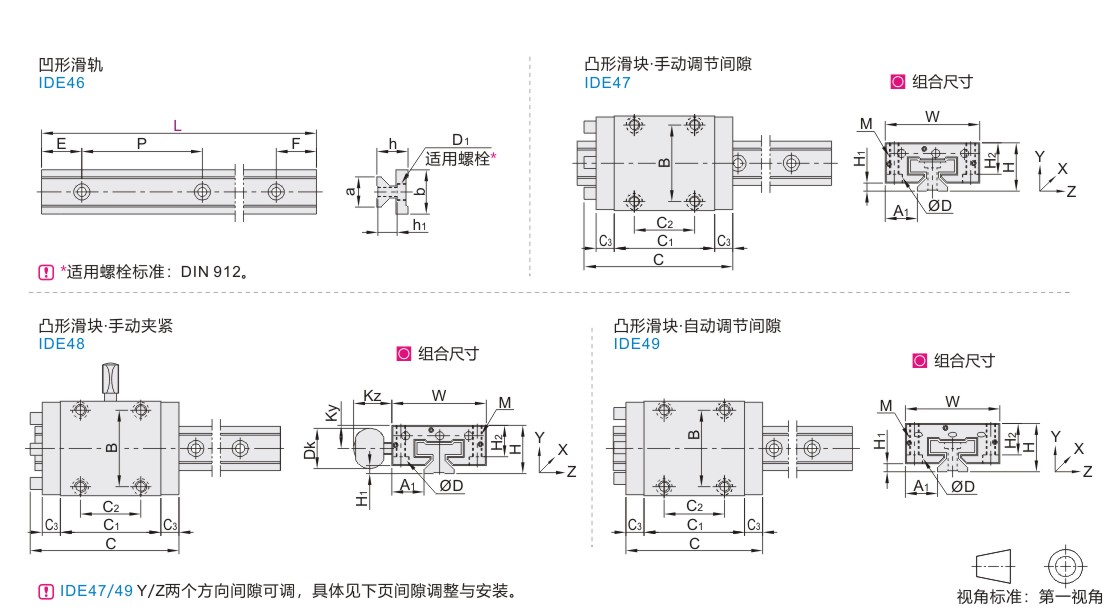

            参数图



            凹形滑轨

            型号 L
            最小单位1            		 P E F h h1 D1 a b ly
            (mm4)            		 lz
            (mm4)            		 Wby
            (mm3)            		 Wbz
            (mm3)            		 参考重量
            (kg/m)
            代码 配合滑块规格 min. max. min. max.
            IDE46 15 100~4000 60 20 49.5 20 49.5 15.5 10 M4 15 22 6440 4290 585 488 0.6
            20 19 12.3 M5 20 31 22570 11520 1456 1067 1
            25 21.5 13.8 M6 23 34 34700 19300 2041 1608 1.3
            30 120~4000 80 59.5 59.5 26 15.8 M8 28 40 70040 40780 3502 2832 1.9



            凸型滑块

            型号
            		 H
            		 W
            		 C
            		 А1
            		 B
            		 С1
            		 C2
            		 СЗ
            		 Н1
            		 Н2
            		 D
            		 M
            		 扭矩max.
            (N·m)
            		 IDE48(手动夹紧)
            		 参考重量
            (kg/pcs)
            代码 配合滑轨规格 kz ky Dk 夹具螺纹
            手动调节间隙
            IDE47            		 15 24 47 74 16 38 50 30 9 4 16 8 M5 1.5 — — — — 0.11
            20 30 63 87 21.5 53 61 40 10 5 19.8 9 M6 2.5 0.19
            25 36 70 96 23.5 57 68 45 11 5 24.8 12 M8 6 0.29
            30 42 90 109 31 72 79 52 12 6.5 27 15 M10 15 0.5
            手动夹紧
            IDE48            		 15 24 47 74 16 38 50 30 9 4 16 8 M5 1.5 19 11.5 20 M6 0.11
            20 30 63 87 21.5 53 61 40 10 5 19.8 9 M6 2.5 18 15 28 M8 0.19
            25 36 70 96 23.5 57 68 45 11 5 24.8 12 M8 6 17 19 28 M8 0.29
            30 42 90 109 31 72 79 52 12 6.5 27 15 M10 15 20 21.5 28 M8 0.5
            自动调节间隙
            IDE49            		 15 24 47 68 16 38 50 30 9 4 16 8 M5 1.5 — — — — 0.11
            20 30 63 81 21.5 53 61 40 10 5 19.8 9 M6 2.5 0.19
            25 36 70 90 23.5 57 68 45 11 5 24.8 12 M8 6 0.29
            30 42 90 103 31 72 79 52 12 6.5 27 15 M10 15 0.5

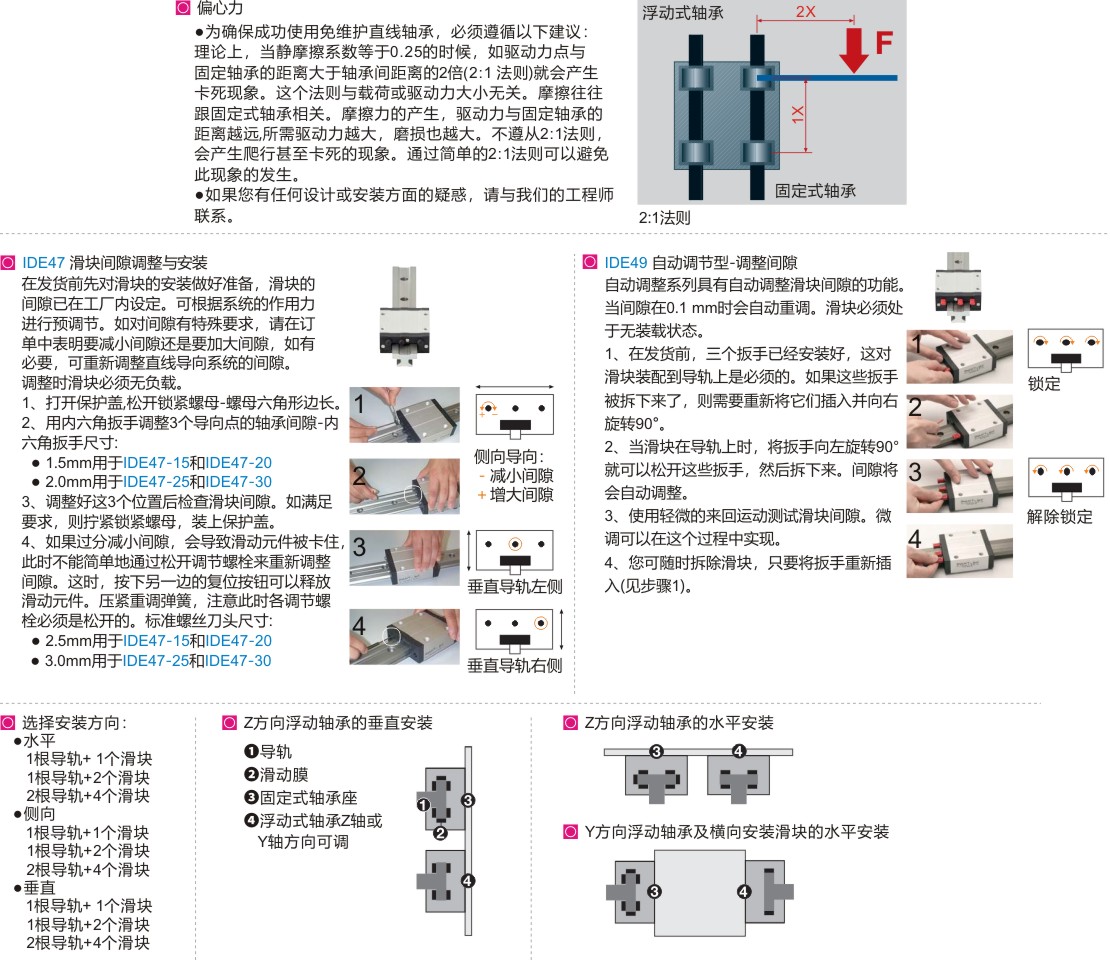

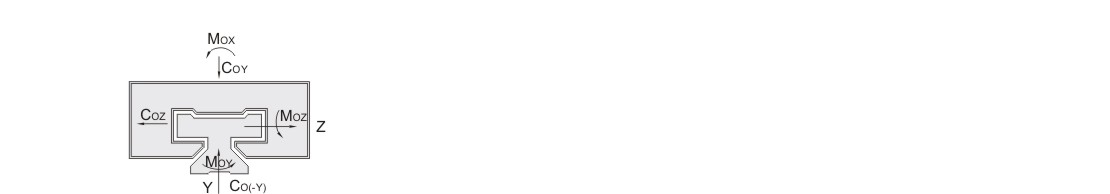

            承载受力示意图





            型号 COY
            [kN]            		 CO(-Y)
            [kN]            		 COZ
            [kN]            		 MOX
            [N·m]            		 MOY
            [N·m]            		 MOZ
            [N·m]
            代码 规格
            IDE46
            IDE47
            IDE48
            IDE49            		 15 4 4 2 32 25 25
            20 7.4 7.4 3.7 85 45 45
            25 10 10 5 125 65 65
            30 14 14 7 200 100 100



            N(安装孔数)/E(螺钉中心孔至端面距离)

            P L(滑轨长度) N
            (安装孔数)            		 E/F   P L(滑轨长度) N
            (安装孔数)            		 E/F   P L(滑轨长度) N
            (安装孔数)            		 E/F
            60 100～159 2 E/F=[L-(N-1)×P]/2 60 2080～2139 35 E/F=[L-(N-1)×P]/2 80 120～199 2 E/F=[L-(N-1)×P]/2
            160～219 3 2140～2199 36 200～279 3
            220～279 4 2200～2259 37 280～359 4
            280～339 5 2260～2319 38 360～439 5
            340～399 6 2320～2379 39 440～519 6
            400～459 7 2380～2439 40 520～599 7
            460～519 8 2440～2499 41 600～679 8
            520～579 9 2500～2559 42 680～759 9
            580～639 10 2560～2619 43 760～839 10
            640～699 11 2620～2679 44 840～919 11
            700～759 12 2680～2739 45 920～999 12
            760～819 13 2740～2799 46 1000～1079 13
            820～879 14 2800～2859 47 1080～1159 14
            880～939 15 2860～2919 48 1160～1239 15
            940～999 16 2920～2979 49 1240～1319 16
            1000～1059 17 2980～3039 50 1320～1399 17
            1060～1119 18 3040～3099 51 1400～1479 18
            1120～1179 19 3100～3159 52 1480～1559 19
            1180～1239 20 3160～3219 53 1560～1639 20
            1240~1299 21 3220～3279 54 1640～1719 21
            1300~1359 22 3280～3339 55 1720～1799 22
            1360~1419 23 3340～3399 56 1800～1879 23
            1420~1479 24 3400～3459 57 1880～1959 24
            1480～1539 25 3460～3519 58 1960～2039 25
            1540～1599 26 3520～3579 59 2040～2119 26
            1600～1659 27 3580～3639 60 2120～2199 27
            1660～1719 28 3640～3699 61 2200～2279 28
            1720～1779 29 3700～3759 62 2280～2359 29
            1780～1839 30 3760～3819 63 2360～2439 30
            1840～1899 31 3820～3879 64 2440～2519 31
            1900～1959 32 3880～3939 65 2520～2599 32
            1960～2019 33 3940～3999 66 2600～2679 33
            2020～2079 34 4000 67 2680～2759 34
            / / 2760～2839 35
            2840～2919 36
            2920～2999 37
            3000～3079 38
            3080～3159 39
            3160～3239 40
            3240～3319 41
            3320～3399 42
            3400～3479 43
            3480～3559 44
            3560～3639 45
            3640～3719 46
            3720～3799 47
            3800～3879 48
            3880～3959 49
            3960～4000 50
