        工业滑轨 平面滑动膜 外置型 凹形滑轨/凸形滑块 材质AlMgSi0.5

        条件筛选：

        材质 AlMgSi0.5
        负载 中载型
        适用场合 低安装
        部件接触形式 平面滑动膜
        种类筛选 工业滑轨（单件）

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 7 项未选择

            代码

            参数选型

            产品名称

            滑动配合形状

            表面处理

            产品选型

            配合滑轨规格

            配合滑块规格

            长度L(mm)

            25~3000
            /1

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            IDE81 低安装型 凹形滑轨 AlMgSi0.5 本色硬质阳极氧化
            IDE82 凸形滑块 本色阳极氧化



            特点：                                  典型应用领域：
             ● 100%免润滑                         ● 机械制造
             ● 可调轴承间隙                        ● 木工机械
             ● 自动调节间隙                        ● 机床
             ● 高静态载荷                            ● 物料输送等
             ● 使用寿命可达50000km
             ● 耐灰尘
             ● 低振动，静音
            偏心力:
            为确保成功使用免维护直线轴承，必须遵循以下建议：理论上，当静摩擦系数等于0.25的时候，如驱动力点与
            固定轴承的距离大于轴承间距离的2倍(2:1法则)就会产生卡死现象。
            这个法则与载荷或驱动力大小无关。摩擦往往跟固定式轴承相关。摩擦力的产生，驱动力与固定轴承的距离
            越远,所需驱动力越大，磨损也越大。
            不遵从2:1法则，会产生爬行甚至卡死的现象。通过简单的2:1法则可以避免此现象的发生。
            如果您有任何设计或安装方面的疑惑，请与我们的工程师联系。
            安装方向、偏心力和技术要求同IDE47/IDE48/IDE49(详情请在怡合达网站搜索查看)。
            E/F=[L-(N-1)×P]/2
            *适用螺栓标准：DIN 912。

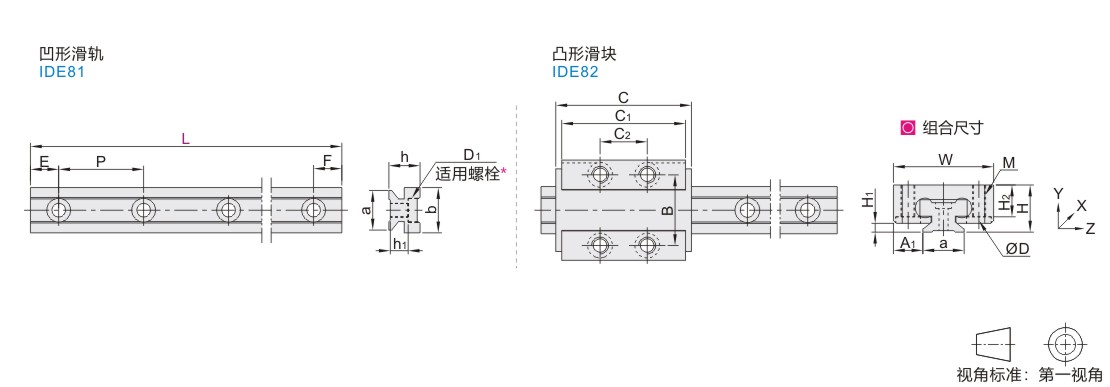

            参数图



            凹形滑轨

            型号 L
            最小单位1            		 P E F h h1 D1 a b ly
            (mm4)            		 Lz
            (mm4)            		 Wby
            (mm3)            		 Wbz
            (mm3)            		 参考重量
            (kg/m)
            代码 配合滑块规格 min. max. min. max.
            IDE81 7 25~2000 15 5 12 5 12 5.5 3.7 M2 7 8 131 90 32 29 0.08
            9 30~2000 20 14.5 14.5 6.3 4.6 9 9.6 252 169 52 49 0.11
            12 35~2000 25 17 17 8.6 5.9 M3 12 13 856 574 132 120 0.2
            15 60~3000 40 10 29.5 10 29.5 10.8 7 15 17 2420 1410 285 239 0.33



            凸形滑块

            型号 H W C A1 B C1 C2 H1 H2 D M 扭矩
            (N·m)            		 参考重量
            (kg/pcs)
            代码 配合滑轨规格
            IDE82 7 8 17 23 5 12 21 8 1.5 — — M2 0.25 0.008
            9 10 20 29 5.5 15 18 13 1.7 7.2 4.3 M2 0.017
            12 13 27 34 7.5 20 22 15 2.2 9.5 6 M3 0.5 0.034
            15 16 32 42 8.5 25 31 20 2.8 11 M3 0.061



            N(安装孔数)/E(螺钉中心孔至端面距离）

            P L
            (滑轨长度)            		 N
            (安装
            孔数)            		   P L
            (滑轨长度)            		 N
            (安装
            孔数)            		   P L
            (滑轨长度)            		 N
            (安装
            孔数)            		   P L
            (滑轨长度)            		 N
            (安装
            孔数)            		   P L
            (滑轨长度)            		 N
            (安装
            孔数)            		   P L
            (滑轨长度)            		 N
            (安装
            孔数)
            15 25～39 2 15 1015～1029 68 20 30～49 2 20 1350～1369 68 25 35～59 2 40 60～99 2
            40～54 3 1030～1044 69 50～69 3 1370～1389 69 60～84 3 100～139 3
            55～69 4 1045～1059 70 70～89 4 1390～1409 70 85～109 4 140～179 4
            70～84 5 1060～1074 71 90～109 5 1410～1429 71 110～134 5 180～219 5
            85～99 6 1075～1089 72 110～129 6 1430～1449 72 135～159 6 220～259 6
            100～114 7 1090～1104 73 130～149 7 1450~1469 73 160～184 7 260～299 7
            115～129 8 1105～1119 74 150~169 8 1470~1489 74 185～209 8 300~339 8
            130～144 9 1120～1134 75 170～189 9 1490～1509 75 210～234 9 340～379 9
            145～159 10 1135～1149 76 190～209 10 1510～1529 76 235～259 10 380～419 10
            160～174 11 1150～1164 77 210～229 11 1530～1549 77 260～284 11 420～459 11
            175～189 12 1165～1179 78 230～249 12 1550～1569 78 285～309 12 460～499 12
            190～204 13 1180～1194 79 250～269 13 1570～1589 79 310～334 13 500～539 13
            205～219 14 1195～1209 80 270～289 14 1590～1609 80 335～359 14 540～579 14
            220～234 15 1210～1224 81 290～309 15 1610～1629 81 360～384 15 580～619 15
            235～249 16 1225～1239 82 310～329 16 1630～1649 82 385～409 16 620～659 16
            250～264 17 1240～1254 83 330～349 17 1650～1669 83 410～434 17 660～699 17
            265～279 18 1255～1269 84 350～369 18 1670～1689 84 435～459 18 700～739 18
            280～294 19 1270～1284 85 370～389 19 1690～1709 85 460～484 19 740～779 19
            295～309 20 1285～1299 86 390～409 20 1710～1729 86 485～509 20 780～819 20
            310～324 21 1300～1314 87 410～429 21 1730～1749 87 510～534 21 820～859 21
            325～339 22 1315～1329 88 430～449 22 1750～1769 88 535～559 22 860～899 22
            340～354 23 1330～1344 89 450～469 23 1770～1789 89 560～584 23 900～939 23
            355～369 24 1345～1359 90 470～489 24 1790～1809 90 585～609 24 940～979 24
            370～384 25 1360～1374 91 490～509 25 1810～1829 91 610～634 25 980～1019 25
            385～399 26 1375～1389 92 510～529 26 1830～1849 92 635～659 26 1020～1059 26
            400～414 27 1390～1404 93 530～549 27 1850～1869 93 660～684 27 1060～1099 27
            415～429 28 1405～1419 94 550～569 28 1870～1889 94 685～709 28 1100～1139 28
            430～444 29 1420～1434 95 570～589 29 1890～1909 95 710～734 29 1140～1179 29
            445～459 30 1435～1449 96 590～609 30 1910～1929 96 735～759 30 1180～1219 30
            460～474 31 1450～1464 97 610～629 31 1930～1949 97 760～784 31 1220～1259 31
            475～489 32 1465～1479 98 630～649 32 1950～1969 98 785～809 32 1260～1299 32
            490～504 33 1480～1494 99 650～669 33 1970～1989 99 810～834 33 1300～1339 33
            505～519 34 1495～1509 100 670～689 34 1990～2000 100 835～859 34 1340～1379 34
            520～534 35 1510～1524 101 690～709 35 / 860～884 35 1380～1419 35
            535～549 36 1525～1539 102 710～729 36 885～909 36 1420～1459 36
            550～564 37 1540～1554 103 730～749 37 910～934 37 1460～1499 37
            565～579 38 1555～1569 104 750～769 38 935～959 38 1500～1539 38
            580～594 39 1570～1584 105 770～789 39 960～984 39 1540～1579 39
            595～609 40 1585～1599 106 790～809 40 985～1009 40 1580～1619 40
            610～624 41 1600～1614 107 810～829 41 1010～1034 41 1620～1659 41
            625～639 42 1615～1629 108 830～849 42 1035～1059 42 1660～1699 42
            640~654 43 1630～1644 109 850～869 43 1060～1084 43 1700～1739 43
            655～669 44 1645～1659 110 870～889 44 1085～1109 44 1740～1779 44
            670～684 45 1660～1674 111 890～909 45 1110～1134 45 1780～1819 45
            685～699 46 1675～1689 112 910～929 46 1135～1159 46 1820～1859 46
            700～714 47 1690～1704 113 930～949 47 1160～1184 47 1860～1899 47
            715～729 48 1705～1719 114 950～969 48 1185～1209 48 1900～1939 48
            730～744 49 1720～1734 115 970～989 49 1210～1234 49 1940～1979 49
            745～759 50 1735～1749 116 990～1009 50 1235～1259 50 1980～2019 50
            760～774 51 1750～1764 117 1010～1029 51 1260～1284 51 2020～2059 51
            775~789 52 1765～1779 118 1030～1049 52 1285～1309 52 2060～2099 52
            790～804 53 1780～1794 119 1050～1069 53 1310～1334 53 2100～2139 53
            805～819 54 1795～1809 120 1070～1089 54 1335～1359 54 2140～2179 54
            820～834 55 1810～1824 121 1090～1109 55 1360～1384 55 2180～2219 55
            835～849 56 1825～1839 122 1110～1129 56 1385～1409 56 2220～2259 56
            850～864 57 1840～1854 123 1130～1149 57 1410～1434 57 2260～2299 57
            865～879 58 1855～1869 124 1150～1169 58 1435～1459 58 2300～2339 58
            880～894 59 1870～1884 125 1170~1189 59 1460～1484 59 2340～2379 59
            895～909 60 1885～1899 126 1190～1209 60 1485～1509 60 2380～2419 60
            910～924 61 1900～1914 127 1210～1229 61 1510～1534 61 2420～2459 61
            925～939 62 1915～1929 128 1230～1249 62 1535～1559 62 2460～2499 62
            940～954 63 1930～1944 129 1250～1269 63 1560～1584 63 2500～2539 63
            955～969 64 1945～1959 130 1270～1289 64 1585～1609 64 2540～2579 64
            970～984 65 1960～1974 131 1290~1309 65 1610～1634 65 2580～2619 65
            985～999 66 1975～1989 132 1310～1329 66 1635～1659 66 2620～2659 66
            1000~1014 67 1990～2000 133 1330~1349 67 1660～1684 67 2660～2699 67

            /
            /
            /            		 1685～1709 68 2700～2739 68
            1710～1734 69 2740～2779 69
            1735～1759 70 2780～2819 70
            1760～1784 71 2820～2859 71
            1785～1809 72 2860～2899 72
            1810～1834 73 2900～2939 73
            1835～1859 74 2940～2979 74
            1860～1884 75 2980～3000 75
            1885～1909 76 /
            1910～1934 77
            1935～1959 78
            1960～1984 79
            1985～2000 80

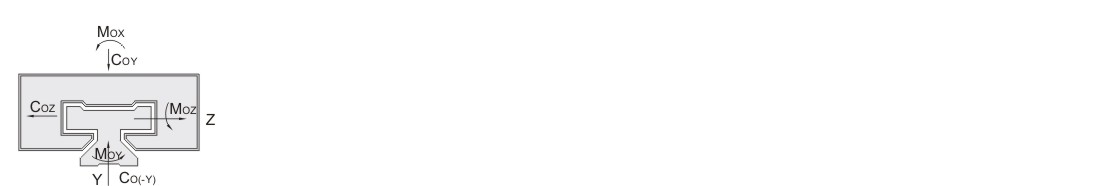

            承载受力示意图

            型号 COY
            [kN]            		 CO(-Y)
            [kN]            		 COZ
            [kN]            		 MOX
            [N·m]            		 MOY
            [N·m]            		 MOZ
            [N·m]
            代码 规格
            IDE81
            IDE82            		 7 0.2 0.2 0.1 1.2 0.6 0.6
            9 0.48 0.48 0.24 3.4 1.8 1.8
            12 0.96 0.96 0.48 9.2 4.4 4.4
            15 1.4 1.4 0.7 17 8 8
