        工业滑轨 柱面滑动膜带单滚轮 外置型 圆形滑轨/滑块 A6061/ZDC

        条件筛选：

        负载 中载型
        滑块数量 单滑块
        适用场合 低驱动力
        滑动配合形状 圆形
        滚轮数量 单滚轮
        部件接触形式 柱面滑动膜带滚轮
        种类筛选 工业滑轨（单件）

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            产品名称

            材质

            表面处理

            产品选型

            配合滑轨规格

            配合滑块规格

            轴心距

            长度L(mm)

            160~4000
            /1

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            IDE86 低驱动力 圆形滑块 ZDC —
            IDE87 圆形滑轨 A6061 本色硬质阳极氧化



            特点：                                           典型应用领域：
            ● 平滑运行                                         ● 农业机械
            ● 低安装空间                                      ● 车辆
            ● 滑动膜可有效的吸收偏载和冲击       ● 医疗技术
            ● 导轨上合理的位置，确保可靠性       ● 建筑立面
            ● 配合的导轨使用硬质阳极氧化铝       ● 包装工业
            ● 只需低驱动力                                  ● 家具
            ● 高性价比                                         ● 机器人
            ● 滚动加滑动                                     ● 机床门
            ● 单滚轮或双滚轮                              ● 安全门
            ● 低噪音运行                                     ● 控制面板等

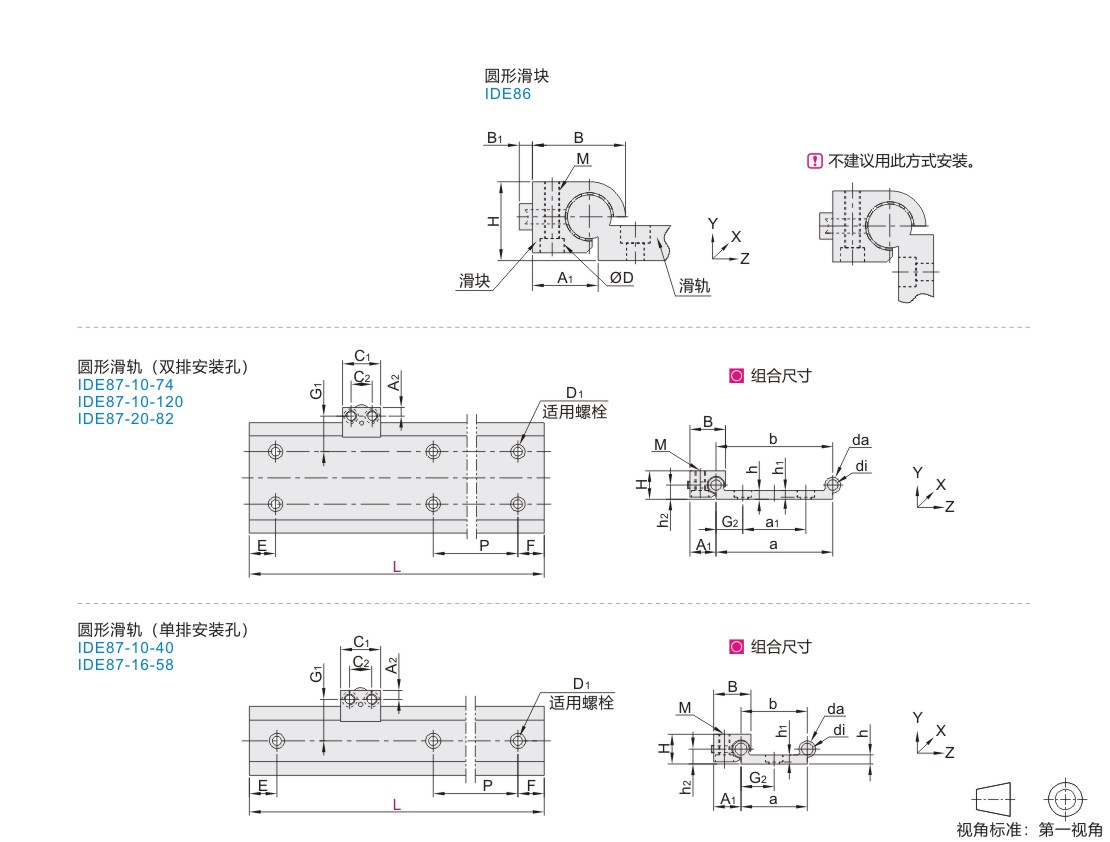

            参数图



            圆形滑块

            型号 A1 A2 B B1 C1 C2 H M D Z轴方
            向摩擦
            系数(μ)            		 静态
            负载
            Co(N)            		 最大动态载荷CZ+
            在总运行距离下(N)            		 F.V
            max
            (N.m/s)            		 参考重量
            (kg/pcs)
            代码 配合滑轨规格 10km 100km 200km
            IDE86 10 16.5 6.5 26 2.5 35 22 18 M6 9.4 <0.1 250 250 90 50 50 0.046
            16 25 9 34.5 5 48 30 27 M8 11 400 400 140 70 80 0.131
            20 30 9 42.5 6 52 34 36 M8 11 550 550 200 100 80 0.232



            圆形滑轨

            型号
            		 轴心
            距
            		 L
            最小单位1
            		 H
            		 da
            		 di
            		 a
            		 A1
            		 b
            		 h
            		 h1
            		 h2
            		 G1
            		 G2
            		 a1
            		 P
            		 E
            		 F
            		 D1
            适用
            螺栓
            		 ly
            (mm4)
            		 lz
            (mm4)
            		 Wby
            (mm3)
            		 Wbz
            (mm3)
            		 参考
            重量
            (kg/m)
            代码 配合滑块规格 min.
            		 max.
            		 min.
            		 max.
            IDE87 10 40 160~4000 18 10 — 40 16.5 40 5.5 5.5 9 30 20 — 120 20 79.5 20 79.5 M6 91000 5100 3600 590 1
            74 74 74 27 17 40 388000 6100 9200 650 1.5
            120 120 120 30 20 80 1303000 7100 20000 720 2.02
            16 58 27 16 8 54 25 58 7.5 3.5 14 43 29 — M8 367600 26100 9900 1900 1.96
            20 82 36 20 10.2 74 30 82 9.5 4.5 20 38 21 40 1080000 78700 21000 4000 3.3



            N(安装孔数)/E(螺钉中心孔至端面距离)

            P L
            (滑轨长度)            		 N
            (安装孔数)            		 E/F   P L
            (滑轨长度)            		 N
            (安装孔数)            		 E/F
            120 160～279 2 E/F=[L-(N-1)×120]/2 120 2200～2319 19 E/F=[L-(N-1)×120]/2
            280～399 3 2320～2439 20
            400～519 4 2440～2559 21
            520～639 5 2560～2679 22
            640～759 6 2680～2799 23
            760～879 7 2800～2919 24
            880～999 8 2920～3039 25
            1000～1119 9 3040～3159 26
            1120～1239 10 3160～3279 27
            1240～1359 11 3280～3399 28
            1360～1479 12 3400～3519 29
            1480～1599 13 3520～3639 30
            1600～1719 14 3640～3759 31
            1720～1839 15 3760～3879 32
            1840～1959 16 3880～3999 33
            1960～2079 17 4000 34
            2080～2199 18 /
