      d

      图片仅供参考，请以已选的规格为准

        工业滑轨 柱面滑动膜带双滚轮 外置型 圆形滑块 ZDC

        条件筛选：

        材质 ZDC
        产品名称 滑轨
        表面处理 无
        负载 中载型
        滑块数量 单滑块
        适用场合 低驱动力
        滑动配合形状 圆形
        滚轮数量 双滚轮
        部件接触形式 柱面滑动膜带滚轮
        种类筛选 工业滑轨（单件）

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            IDE11 单滑块 柱面滑动膜带滚轮 ZDC —



            特点：
             ● 内含塑料滚轮；
             ● 平滑运行；
             ● 低安装空间；
             ● 滑动膜可有效的吸收偏载和冲击；
             ● 滑轨上合理的位置，确保可靠性
             ● 配合的滑轨使用硬质阳极氧化铝；
             ● 只需低驱动力：
             ● 高性价比。
            典型应用领域：
             ● 机床门；
             ● 安全门；
             ● 控制面板。

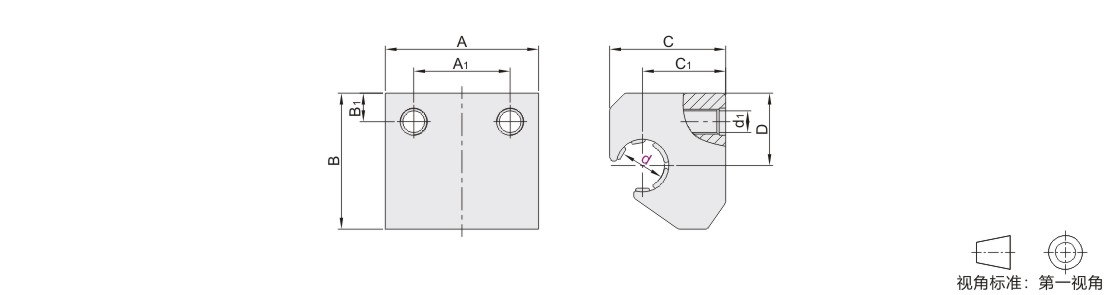

            参数图



            选型表

            型号
            		 A
            		 A1 B B1 C C1 D d1
            用于螺栓            		 静态载荷
            (N)            		 最大动态载荷(km）
            		 参考重量
            (kg/pcs)            		 适用滑轨
            代码
            代码 d 10(N) 100(N) 200(N) max(N·m/s)
            IDE11 10 35 22 31 6.5 26.5 19 16.5 M6 350 350 125 70 50 0.115 IDE24
            16 48 30 44 9 39.5 27 23 M8 600 600 210 105 80 0.25
            20 52 34 52 9 47.5 29 26 M8 840 840 300 150 80 0.32
