        工业滑轨 柱面滑动膜带安装板 外置型 圆形滑块 ZDC

        条件筛选：

        材质 ZDC
        产品名称 滑块
        表面处理 无
        负载 重载型
        滑块数量 四滑块
        滑动配合形状 圆形
        部件接触形式 圆形滑轨专用双轨滑块
        种类筛选 工业滑轨（单件）

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            IDE15 四滑块 圆形滑轨专用双轨滑块 ZDC —



            特点：
             ● 带四个混动滑块的完整平台；
             ● 平滑运行；
             ● 滑动膜可有效的吸收偏载和冲击；
             ● 导轨上合理的位置，确保可靠性
             ● 高性价比。
            典型应用领域：
            ● 农业机械；      ● 家具
            ● 车辆；             ● 机器人；
            ● 医疗技术；      ● 机床门；
            ● 建筑方面；      ● 安全门；
            ● 包装工业；      ● 控制面板等。

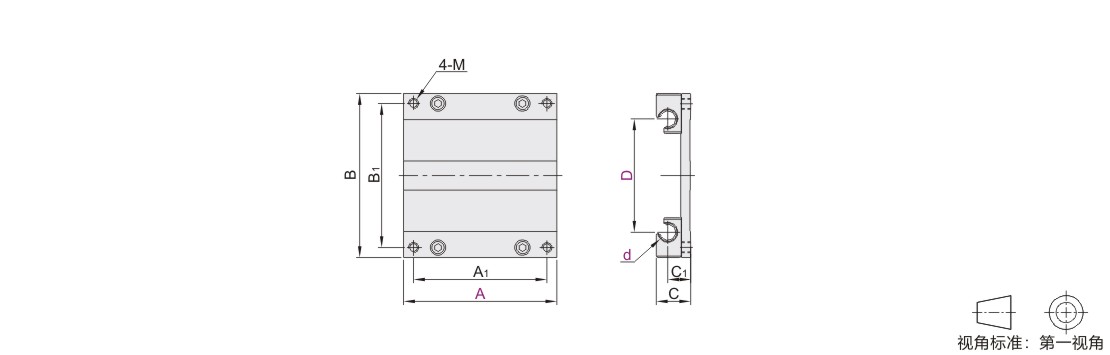

            参数图



            选型表

            型号
            		 D
            轴心距            		 A A1 B B1 C C1 M 静态载荷 参考重量
            (kg/pcs)            		 适用滑轨
            代码
            代码 d Coy
            (N)            		 Coz
            (N)            		 Mox
            (Nm)            		 Moy
            (Nm)            		 Moz
            (Nm)
            IDE15 10 40 100 87 73 60 22.5 15 M6 4800 2400 96 170 170 0.29 IDE87
            150 137 290 290 0.34
            200 187 410 410 0.40
            74 100 87 107 94 178 170 170 0.34
            150 137 290 290 0.42
            200 187 410 410 0.50
            120 100 87 153 140 288 170 170 0.41
            150 137 290 290 0.54
            200 187 410 410 0.66
            16 58 100 82 104 86 33.5 21 M8 8400 4200 240 270 270 0.71
            150 132 480 480 0.84
            200 182 690 690 0.97
            20 82 150 132 134 116 42.5 24 12800 6400 525 670 670 1.20
            200 182 990 990 1.30
            250 232 1250 1250 1.50
