      图片仅供参考，请以已选的规格为准

        工业滑轨(单件) 柱面滑动膜 外置型 圆形滑轨/滑块 A6061/ZDC/ADC

        条件筛选：

        负载 重载型
        滑块数量 单滑块
        滑动配合形状 圆形
        部件接触形式 柱面滑动膜

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            产品名称

            材质

            表面处理

            种类筛选

            工业滑轨（单件）
            工业滑轨（单件）
            滑轨
            滑轨

            产品选型

            配合滑块规格

            长度L(mm)

            160~4001
            /1

            浮动式滑块

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            IDE24 圆形滑轨 A6061 本色硬质阳极氧化
            IDE25 圆形滑块 ZDC —
            IDE26 ADC 本色阳极氧化



            特点：
            ● 可定制E≠F；
            ● 浮动式滑块可做偏差
               和平行度误差补偿；
            ● 易于安装，免维护；
            ● 轻质，安静运行。
            典型应用领域：
            ● 农业机械；
            ● 车辆
            ● 医疗：
            ● 包装工业；
            ● 家具；
            ● 机器人：
            ● 钣金。

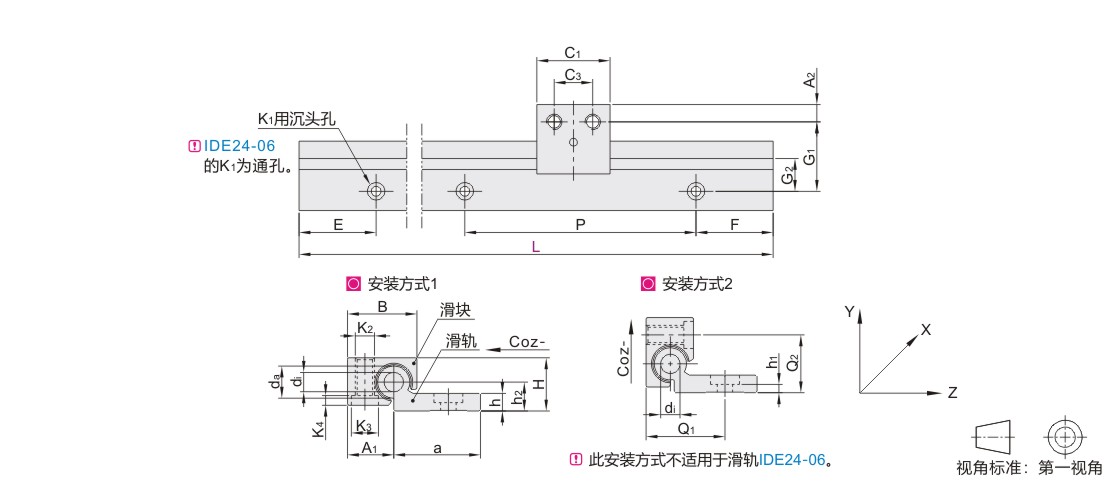

            参数图



            圆形滑轨

            型号 L
            最小单位1            		 P H da di a h h1 h2 G1 G2 A1 Q1 Q2 K1
            用于
            螺栓            		 ly
            (mm4)            		 lz
            (mm4)            		 wby
            (mm³)            		 wbz
            (mm³)            		 参考
            重量
            (kg/m)
            代码 配合滑块
            规格
            IDE24 06 160～4000
            		 120 18 10 — 27 5.5 5.5 9 27 17 16.5 — — M6 19000 2850 1000 310 0.62
            10 27 16 8 7.5 3.5 14 33 19 25 32 28 M8 36000 12900 1800 940 0.98
            16 36 20 10.2 9.5 4.5 20 38 21 30 37 37 57100 35000 2700 1900 1.32
            20 200～4000 150 45 25 14 32 11.5 5.5 25 46.5 25.5 37.5 45.5 46 M10 129000 86000 4900 3800 2.03



             圆形滑块

            型号 浮动式滑块
            		 B
            		 C1
            		 C3
            		 A2
            		 K2
            		 K3
            		 K4
            		 静态载荷
            		 参考重量
            (kg/pcs)
            代码 配合滑轨
            规格            		 Coy(N) Coz+(N) Coz-(N)
            ZDC
            IDE25
            		 10 N(不选择)
            C(浮动式间隙±0.2)            		 26 29 16 6.5 M6 9.5 3.5 1200 1200 250 0.041
            16 34.5 36 18 9 M8 13 4 2100 2100 400 0.1
            20 N(不选择) 42.5 45 27 14 3200 3200 500 0.19
            C(浮动式滑块间隙±0.25)
            25 N(不选择) 52.5 58 36 11 M10 15 5 4800 4800 950 0.425
            ADC
            IDE26
            		 10 N(不选择) 26 29 16 6.5 M6 9.5 3.5 1200 1200 250 0.02
            16 34.5 36 18 9 M8 13 4 2100 2100 400 0.048
            20 42.5 45 27 9 M8 14 3200 3200 500 0.099
            25 52.5 58 36 11 M10 15 5 4800 4800 950 0.25



            N(安装孔数)/E(螺钉中心孔至端面距离)

            P L(滑轨长度) N(安装孔数) E/F   P L(滑轨长度) N(安装孔数) E/F
            120 160～279 2 E/F=[L-(N-1)×120]/2 150 200～349 2 E/F=[L-(N-1)×150]/2
            280～399 3 350～499 3
            400～519 4 500～649 4
            520～639 5 650～799 5
            640～759 6 800～949 6
            760～879 7 950～1099 7
            880～999 8 1100～1249 8
            1000～1119 9 1250～1399 9
            1120～1239 10 1400～1549 10
            1240～1359 11 1550～1699 11
            1360～1479 12 1700～1849 12
            1480～1599 13 1850～1999 13
            1600～1719 14 2000～2149 14
            1720～1839 15 2150～2299 15
            1840～1959 16 2300～2449 16
            1960～2079 17 2450～2599 17
            2080～2199 18 2600～2749 18
            2200～2319 19 2750～2899 19
            2320～2439 20 2900～3049 20
            2440～2559 21 3050～3199 21
            2560～2679 22 3200～3349 22
            2680～2799 23 3350～3499 23
            2800～2919 24 3500～3649 24
            2920～3039 25 3650～3799 25
            3040～3159 26 3800～3949 26
            3160～3279 27 3950～4000 27
            3280～3399 28 /
            3400～3519 29
            3520～3639 30
            3640～3759 31
            3760～3879 32
            3880～3999 33
            4000 34
