工业滑轨(单件) 外轨槽面滚轮 内置型 U型滑轨/滑块 SPCC/A7075
条件筛选：
特征 外轨槽面导向
负载 重载型
滑动配合形状 内置型
部件接触形式 外轨槽面滚轮
种类筛选 工业滑轨（单件）
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 10 项未选择
代码
参数选型
产品名称
材质
表面处理
产品选型
配合滑轨规格
配合滑块规格
滚轮数量
长度L(mm)
90~1920
/1
滚轮排列类型
安装孔类型
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| IDE31 | 滑轨 | 内置型 | SPCC | 镀锌(黑色) |
| IDE37 | 滑块 | A7075 | 亮光阳极氧化(黑色) | |
特点：
● 承载力高，刚性好，性能稳定；
● 摩擦系数小，耐磨性好，寿命长；
● 能承受高线速度和高加速度、噪音低；
● 滑轨的可拼接设计实现了更长的传输距离；
● 滑轨与滑块之间的间隙可调整，也可加预载。
安装孔为锥孔 ，请选用DIN7991标准螺钉。 安装孔为沉孔 ，28规格滑轨 ，选用M5圆柱头超短头型螺钉 ，43规格滑轨 ，选用M8圆柱头超短头型螺钉。

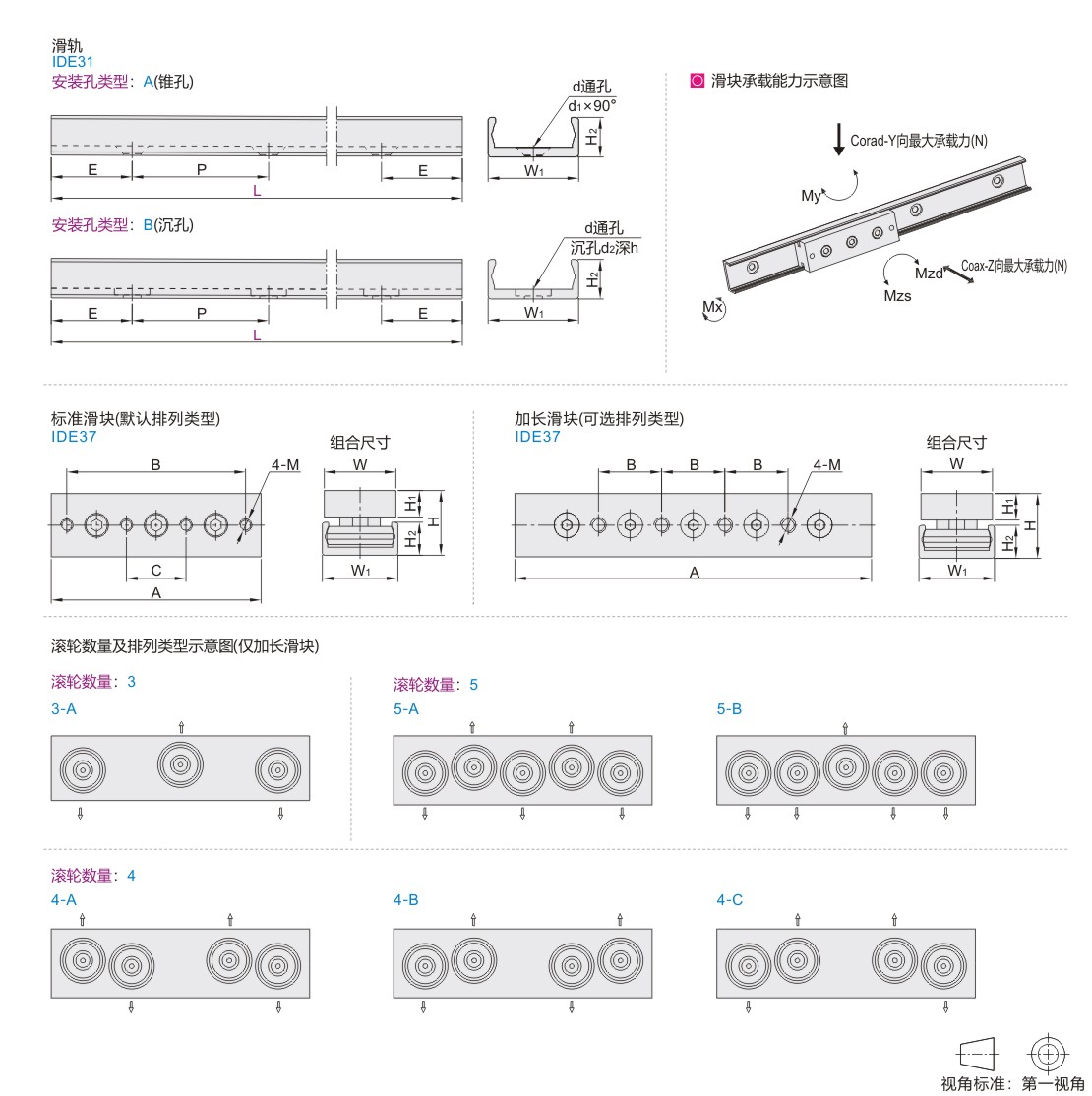

参数图
滑轨
| 型号 | L 最小单位1 |
安装孔类型 | d | d1 | d2 | h | W1 | H2 | P | 参考重量 (kg/m) |
|||||||||||||||||||||||||||||||||||||
| 代码 | 配合滑块规格 | ||||||||||||||||||||||||||||||||||||||||||||||
| IDE31 | 28 | 90~1920 | A(锥孔) B(沉孔) |
5.5 | 10.6 | 11 | 2.1 | 28 | 12.25 | 80 | 1 | ||||||||||||||||||||||||||||||||||||
| 43 | 8.5 | 17 | 18 | 3.1 | 43 | 21 | 2.6 | ||||||||||||||||||||||||||||||||||||||||
如需L>1920以上长度，请咨询怡合达。
滑块
| 型号 | 滚轮 数量 |
滚轮排列类型 | H |
H1 |
W |
A |
B |
C 仅标准 滑块 |
M |
承载能力 |
参考重量 |
|||||||||||
| 代码 | 配合滑轨 规格 |
C100* (N) |
Corad (N) |
Coax (N) |
Mx (Nm) |
My (Nm) |
Mz(Nm) |
|||||||||||||||
| Mzd | Mzs | |||||||||||||||||||||
| IDE37 | 28 | 3 | 无指定(标准滑块) | 24 | 9.8 | 26.5 | 88 | 78 | 35 | M5 | 4285 | 2170 | 640 | 6.3 | 16 | 27.3 | 27.3 | 0.15 | ||||
| A(加长滑块) | 140 | 25 | — | 29 | 54.4 | 54.4 | ||||||||||||||||
| 4 | A(加长滑块) | 750 | 11.5 | 109 | 0.3 | |||||||||||||||||
| B(加长滑块) | 109 | 54.4 | ||||||||||||||||||||
| C(加长滑块) | 81.6 | 81.6 | ||||||||||||||||||||
| 5 | A(加长滑块) | 5065 | 2580 | 900 | 0.45 | |||||||||||||||||
| B(加长滑块) | 6816 | 3472 | 640 | 6.2 | 54.4 | 54.4 | ||||||||||||||||
| 43 | 3 | 无指定(标准滑块) | 37 | 14.5 | 40 | 134 | 114 | 55 | M8 | 12280 | 5515 | 1575 | 23.6 | 60 | 104.5 | 104.5 | 0.4 | |||||
| A(加长滑块) | 208 | 40 | — | 108.4 | 212 | 212 | ||||||||||||||||
| 4 | A(加长滑块) | 1855 | 43.6 | 418 | 0.6 | |||||||||||||||||
| B(加长滑块) | 418 | 210 | ||||||||||||||||||||
| C(加长滑块) | 313.5 | 313.5 | ||||||||||||||||||||
| 5 | A(加长滑块) | 14675 | 6540 | 2215 | 0.8 | |||||||||||||||||
| B(加长滑块) | 19650 | 8800 | 1570 | 23.6 | 210 | 210 | ||||||||||||||||
*C100是滑块或内轨未伸出时，整个滑轨能承受的重量。
N(安装孔数)/E(螺孔中心至端面距离)
| P | L (滑轨长度) |
N (安装孔数) |
E | ||||||||||||||||
| 80 |
90~129 | 2 | 25 | ||||||||||||||||
| 130~209 | 2 | E=[L-(N-1)×P]/2 | |||||||||||||||||
| 210~289 | 3 | ||||||||||||||||||
| 290~369 | 4 | ||||||||||||||||||
| 370~449 | 5 | ||||||||||||||||||
| 450~529 | 6 | ||||||||||||||||||
| 530~609 | 7 | ||||||||||||||||||
| 610~689 | 8 | ||||||||||||||||||
| 690~769 | 9 | ||||||||||||||||||
| 770~849 | 10 | ||||||||||||||||||
| 850~929 | 11 | ||||||||||||||||||
| 930~1009 | 12 | ||||||||||||||||||
| 1010~1089 | 13 | ||||||||||||||||||
| 1090~1169 | 14 | ||||||||||||||||||
| 1170~1249 | 15 | ||||||||||||||||||
| 1250~1329 | 16 | ||||||||||||||||||
| 1330~1409 | 17 | ||||||||||||||||||
| 1410~1489 | 18 | ||||||||||||||||||
| 1490~1569 | 19 | ||||||||||||||||||
| 1570~1649 | 20 | ||||||||||||||||||
| 1650~1729 | 21 | ||||||||||||||||||
| 1730~1809 | 22 | ||||||||||||||||||
| 1810~1889 | 23 | ||||||||||||||||||
| 1890~1920 | 24 | ||||||||||||||||||
-
