      图片仅供参考，请以已选的规格为准

        工业滑轨(单件) 标准型滑轨/滑块 内置型 铌合金钢/GCr15

        条件筛选：

        表面处理 无
        负载 重载型
        滑动配合形状 内置型
        种类筛选 工业滑轨（单件）

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            产品名称

            材质

            特征

            部件接触形式

            产品选型

            配合滑轨规格

            配合滑块规格

            滑块类型

            长度L(mm)

            200~4000
            /1

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            IDE33 滑轨 内置型 U型 铌合金钢 —
            IDE34 I型
            IDE35 滑块 — GCr15



            特点：
             ● 可同时承受轴向、径向负载；
             ● 承载高，寿命长；
             ● 易安装、节省空间；
             ● 进口材料，刚性强；
             ● 可焊接安装、螺栓安装。
            应用场景：
             ● 工业炉、汽车装备、冶金、造纸、木工、物料输送、物流系统。

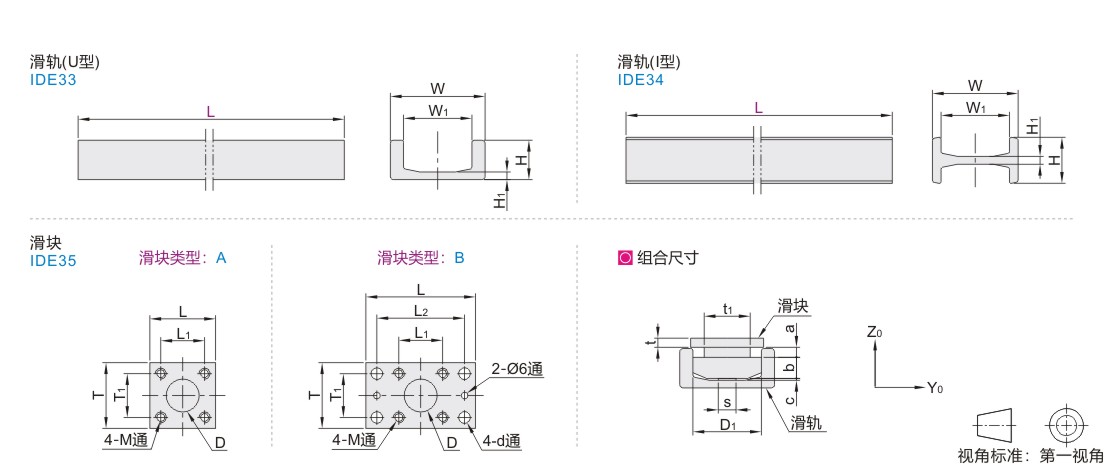

            参数图



            滑轨U型

            型号 L
            最小单位1            		 W
            		 W1
            		 H
            		 H1
            		 弹性模量
            		 参考重量
            (kg/m)
            代码 配合滑块规格 Wx(cm³) Wy(cm³) lx(cm4) ly(cm4)
            IDE33 60 200~4000 86.5 62.7 36 7 32 6 138 16 10.5
            70 103.2 70.8 40 7.7 53 11 276 29 14.8
            80 121.3 78.7 41 10.8 81 15 495 39 20.9
            90 135.4 89.4 53 12.7 130 31 865 89 28.6
            110 157.2 108.4 61.2 14 190 39 1491 149 36
            120 175 123.8 66.2 16.2 251 51 2192 212 42.8
            150 201.5 150.1 71.2 19.4 341 57 3432 272 52.3



            滑轨I型

            型号 L
            最小单位1
            		 W
            		 W1
            		 H
            		 H1
            		 弹性模量
            		 参考重量
            (kg/m)
            代码 配合滑块规格 Wx(cm³) Wy(cm³) lx(cm4) ly(cm4)
            IDE34 70 200~4000 98 70.2 65 9 70.6 18 345.9 58.3 19.4
            80 113.9 77.9 66 11 102.2 23.5 582 77.5 25.3
            90 129.6 88.6 81 12 160.1 40 1037.2 161.9 34
            110 152.4 108.4 83 14 217.4 44.4 1656.9 184.1 40.8
            120 175 123.8 90 15 322.9 65.2 2825.7 293.2 51.4



            滑块

            型号 滑块
            类型            		 L D M d T T1 L1 L2 组合尺寸 径向载荷
            Fy0(KN)            		 轴向载荷
            Fz0(KN)            		 参考重量
            (kg/pcs)
            t t1 s a b c D1
            代码 配合滑轨规格
            IDE35 60 A 60 30 M10 — 60 40 40 — 10 42 20 8 20 2.5 62.5 8.87 2.95 0.8
            B 100 10.5 80 0.9
            70 A 80 35 M12 — 80 50 50 — 15 48 22 10.5 23 70.1 11.4 3.15 1.55
            B 120 12.5 90 1.7
            80 A 80 40 — — 54 26 3 77.7 12.87 5 1.80
            B 120 12.5 90 1.9
            90 A 45 M16 — 120 90 90 — 20 59 30 3.5 88.4 20.37 5.1 3.55
            B 160 17 100 60 60 120 4.05
            110 A 120 60 — 120 80 80 — 71 34 20 31 4 107.7 24.06 8.9 5.1
            B 180 17 140 5.55
            120 A 120 — — 80 40 14 37 5 123 33.44 9.8 6.2
            B 180 17 140 6.65
            150 A 150 — 150 100 100 — 103 50 8 45 5.5 149 51.94 17.4 10.1
            B 200 17 160 10.7
