      图片仅供参考，请以已选的规格为准

        紧凑型工业滑轨(单件) 40系列 平面滑动膜 内置型 凹形滑轨/滑块 A6061/J/J200

        条件筛选：

        负载 重载型
        滑动配合形状 凹形
        部件接触形式 平面滑动膜
        种类筛选 紧凑型工业滑轨(单件)

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            产品名称

            材质

            表面处理

            配件名称

            产品选型

            规格

            长度L(mm)

            100~3000
            /1

            安装孔

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 颜色
            IDE71 凹形滑轨 标准型 A6061 硬质阳极氧化 银色
            IDE72 防反射型 黑色
            IDE73 凹形滑块 J/J200 — —



            特点：
             ● 自重轻；
             ● 多种滑块选项；
             ● 免维护，干运行；
             ● 耐腐蚀；
             ● 低磨损，低摩擦系数；
             ● 滑轨银色或黑色涂层。
            典型应用领域：
             ● 农业；
             ● 医疗；
             ● 车辆工程；
             ● 建筑；
             ● 包装。
            选择标准型（N无安装孔）时，无带※尺寸。

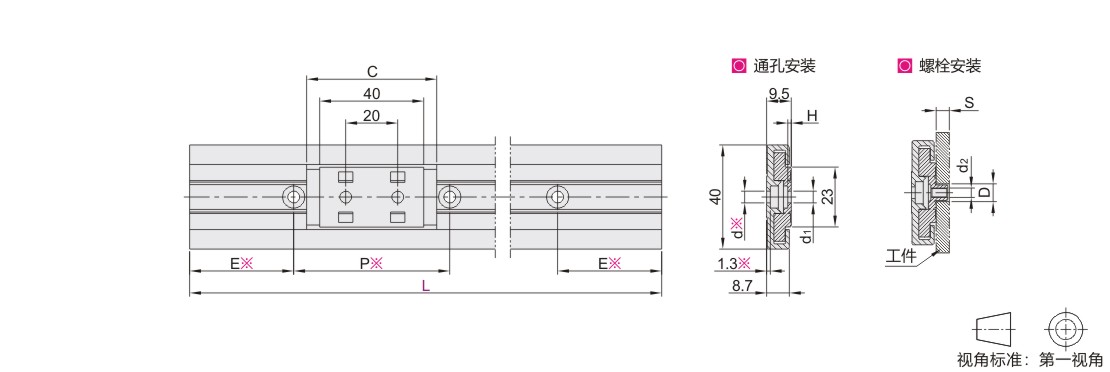

            参数图



             凹形滑轨

            型号 安装孔 P d 静态载荷
            (N)            		 参考重量
            (kg/m)
            代码 L
            IDE71 100～3000
            (最小单位1)            		 N(无安装孔) — — 700 0.45
            Y(带安装孔) 60 4.5
            IDE72 Y(带安装孔)



            凹形滑块

            型号 功能(标配) C D d2 d1 H S 静态载荷
            ( N)            		 参考重量
            ( kg/pcs)
            代码 规格 单滑块 通孔 螺栓 预紧型 夹具式 注塑式
            IDE73 KP ● ●     ●   50  — — 4.5  1.3  — 700  0.03
            KF ● ●   ● ●
            KE ● ●       ● 52
            KH ●   ●   ●   50  6.5  M4 — — 5
            KJ ●   ● ● ●
            KI ●   ●     ● 52



            N(安装孔数)/E(螺钉中心孔至端面距离）

            P L N(安装孔数) E   P L N(安装孔数) E
            60 100～159 2 E=[L-(N-1)×60]/2 60 1600～1659 27 E=[L-(N-1)×60]/2
            160～219 3 1660～1719 28
            220～279 4 1720～1779 29
            280～339 5 1780～1839 30
            340～399 6 1840～1899 31
            400～459 7 1900～1959 32
            460～519 8 1960～2019 33
            520～579 9 2020～2079 34
            580～639 10 2080～2139 35
            640～699 11 2140～2199 36
            700～759 12 2200～2259 37
            760～819 13 2260～2319 38
            820～879 14 2320～2379 39
            880～939 15 2380～2439 40
            940～999 16 2440～2499 41
            1000～1059 17 2500～2559 42
            1060~1119 18 2560～2619 43
            1120~1179 19 2620～2679 44
            1180~1239 20 2680～2739 45
            1240~1299 21 2740～2799 46
            1300~1359 22 2800～2859 47
            1360~1419 23 2860～2919 48
            1420~1479 24 2920～2979 49
            1480~1539 25 2980～3000 50
            1540~1599 26 /
