        紧凑型工业滑轨(单件) 80系列 平面滑动膜 内置型 凸形滑轨/滑块 A6061/J/J200

        条件筛选：

        负载 重载型
        适用场合 高速低负载
        滑动配合形状 凸形
        部件接触形式 平面滑动膜
        种类筛选 紧凑型工业滑轨(单件)

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            产品名称

            材质

            表面处理

            配件名称

            产品选型

            规格

            长度L(mm)

            200~4000
            /1

            安装孔

            技术图档

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码       类型 材质 表面处理 颜色
            IDE91 凸形滑轨 标准型 A6061 硬质阳极氧化 银色
            IDE92 防反射型 黑色
            IDE93 凸形滑块 J/J200 — —



            特点：
             ● 自重轻；
             ● 多种滑块选项；
             ● 免维护，干运行；
             ● 耐腐蚀；
             ● 低磨损，低摩擦系数；
             ● 滑轨银色或黑色涂层。
            典型应用领域：
             ● 农业；
             ● 医疗；
             ● 车辆工程；
             ● 建筑；
             ● 包装。
            选择标准型（N无安装孔）时，无带※尺寸。

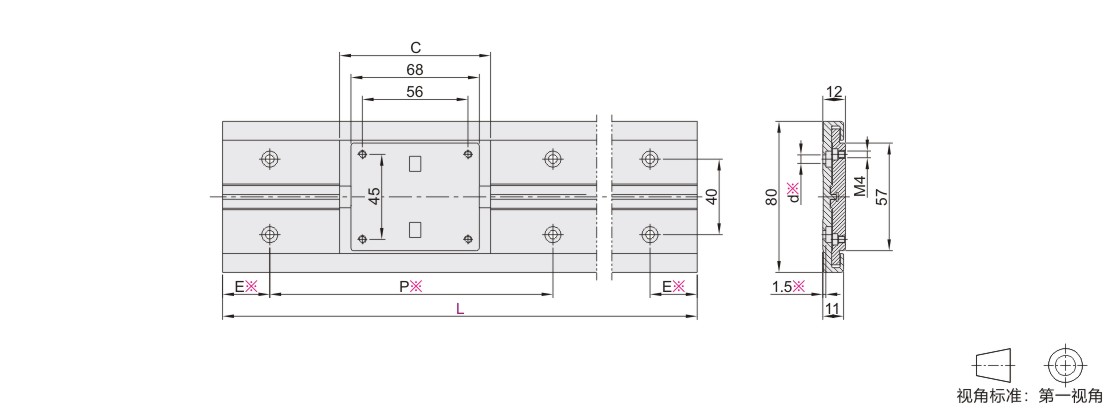

            参数图



            凸形滑轨

            型号 安装孔 P d 静态载荷
            (N)            		 参考重量
            (kg/m)
            代码 L
            IDE91 200～4000
            (最小单位1)            		 N(无安装孔) — — 1000 1.14
            Y(带安装孔) 150 4.5
            IDE92 Y(带安装孔)



            凸形滑块

            型号 功能(标配)
            		 C 静态载荷
            (N)            		 参考重量
            (kg/pcs)
            代码 规格
            		 单滑块
            		 带螺纹
            		 夹具式
            		 注塑式
            IDE93 KQ ● ● ●   80 1000 0.1
            KR ● ●   ● 83 0.146



            N(安装孔数)/E(螺钉中心孔至端面距离）

            P L N(安装孔数) E
            150
            		 200～349 2 E=[L-(N-1)×150]/2
            350～499 3
            500～649 4
            650～799 5
            800～949 6
            950～1099 7
            1100～1249 8
            1250～1399 9
            1400～1549 10
            1550～1699 11
            1700～1849 12
            1850～1999 13
            2000～2149 14
            2150～2299 15
            2300～2449 16
            2450～2599 17
            2600～2749 18
            2750～2899 19
            2900～3049 20
            3050～3199 21
            3200～3349 22
            3350～3499 23
            3500～3649 24
            3650～3799 25
            3800～3949 26
            3950～4000 27
