常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
材质
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
标准型搭扣 轻载型 普通型 扁嘴型
条件筛选：
类型 标准型
功能 普通型
形状 扁嘴型
带锁定装置 无
承重 轻载型
挂锁孔 无
种类筛选 搭扣
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| HFQ01 | 轻载型 | 扁嘴型 | SPCC | 镀铬 |
| HFQ26 | 镀镍 | |||
| HFQ11 | SUS304 | — | ||
| HFQ23 | 滚筒研磨 | |||
| HFQ24 | C2801P | 镀铬 | ||

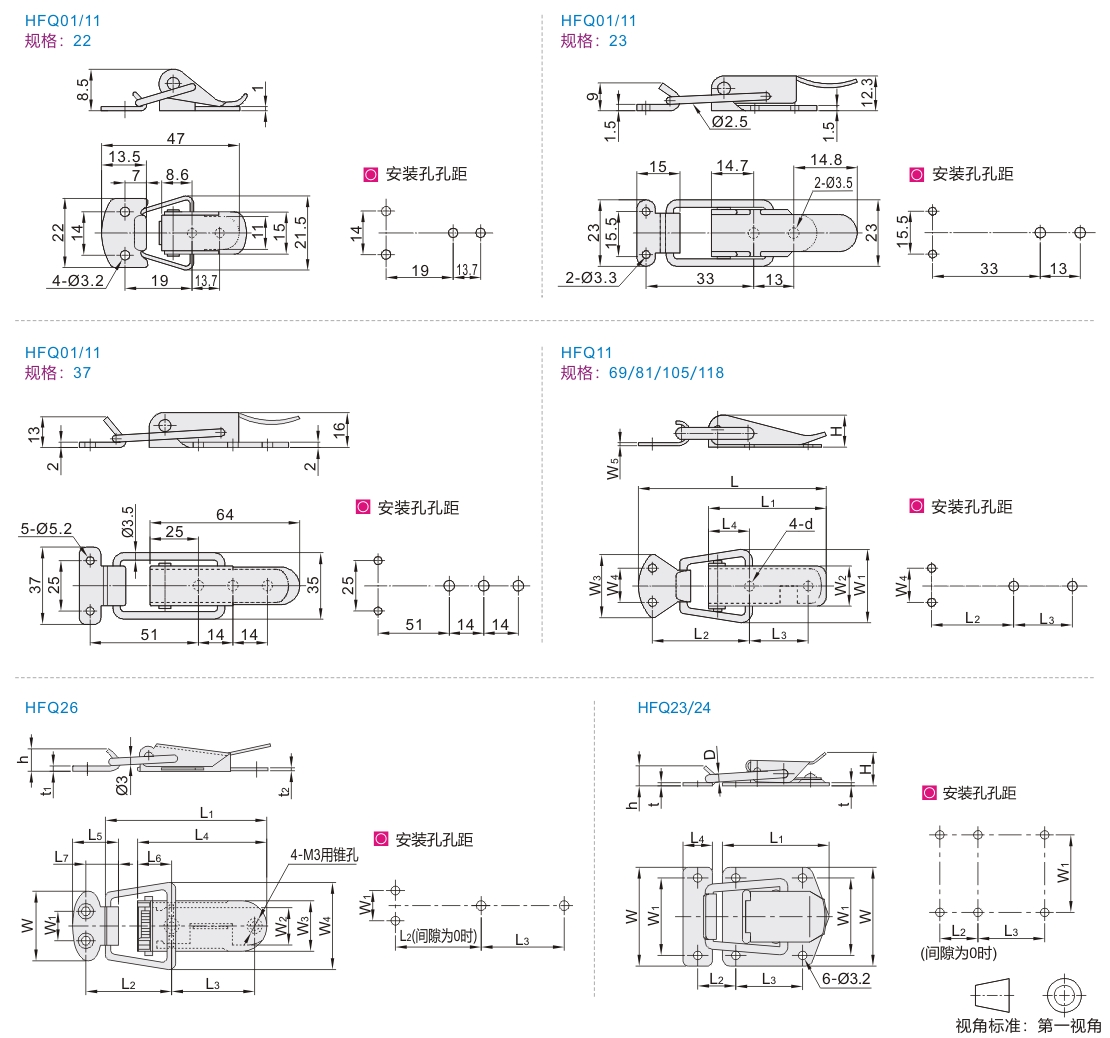

参数图
HFQ01~11
| 型号 |
最大承载(kgf) |
参考重量(kg/pcs) |
|||
| 代码 | 规格 | HFQ01 | HFQ11 | HFQ01 | HFQ11 |
| HFQ01 HFQ11 |
22 | 7 | 8 | 0.01 | 0.01 |
| 23 | 9 | 10 | |||
| 37 | 20 | 23 | 0.02 | ||
| 型号 |
L |
L1 |
L2 |
L3 | L4 | W1 | W2 | W3 | W4 | W5 | d | H |
最大承载 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||||
| HFQ11 | 69 | 69 | 40 | 30 | 23 | 10.5 | 22 | 16 | 25.5 | 10 | 1.2 | 4 | 11.5 | 15 | 0.03 |
| 81 | 81 | 53 | 35 | 34 | 12 | 31.5 | 21 | 28 | 12 | 1.5 | 12.5 | 20 | 0.04 | ||
| 105 | 105 | 64 | 50 | 41 | 13 | 38 | 24 | 35 | 18 | 1.8 | 5 | 15 | 25 | 0.06 | |
| 118 | 118 | 73 | 53 | 34 | 16 | 40 | 26 | 40 | 21 | 2 | 17 | 30 | 0.07 | ||
HFQ26
| 型号 |
L1 | L2 | L3 | L4 | L5 | L6 | L7 | W | W1 | W2 | W3 | W4 | h | t1 | t2 | 最大承载 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | |||||||||||||||||
| HFQ26 | 24 | 52 | 30 | 23 | 39 | 17.5 | 10 | 11.5 | 24 | 9.5 | 12.5 | 16 | 26 | 7 | 1.2 | 0.8 | 6 | 0.02 |
| 28 | 64 | 33 | 34 | 51 | 18.5 | 12 | 12.5 | 28 | 12 | 15 | 21 | 32.5 | 9 | 1.5 | 1.4 | 20 | 0.04 | |
HFQ23~24
| 型号 |
L1 | L2 | L3 | L4 | W | W1 | H | h | D | t | 拉伸承重 (kgf) |
参考重量 (kg/pcs) |
|
| 代码 | 规格 | ||||||||||||
| HFQ23 HFQ24 |
30 | 30 | 10 | 20 | 8 | 30 | 24 | 9.5 | 5.5 | 2.5 | 0.8 | 10 | 0.015 |
| 40 | 40 | 14 | 25 | 11 | 37 | 29 | 12.5 | 7.5 | 3 | 1.2 | 0.03 | ||
-
