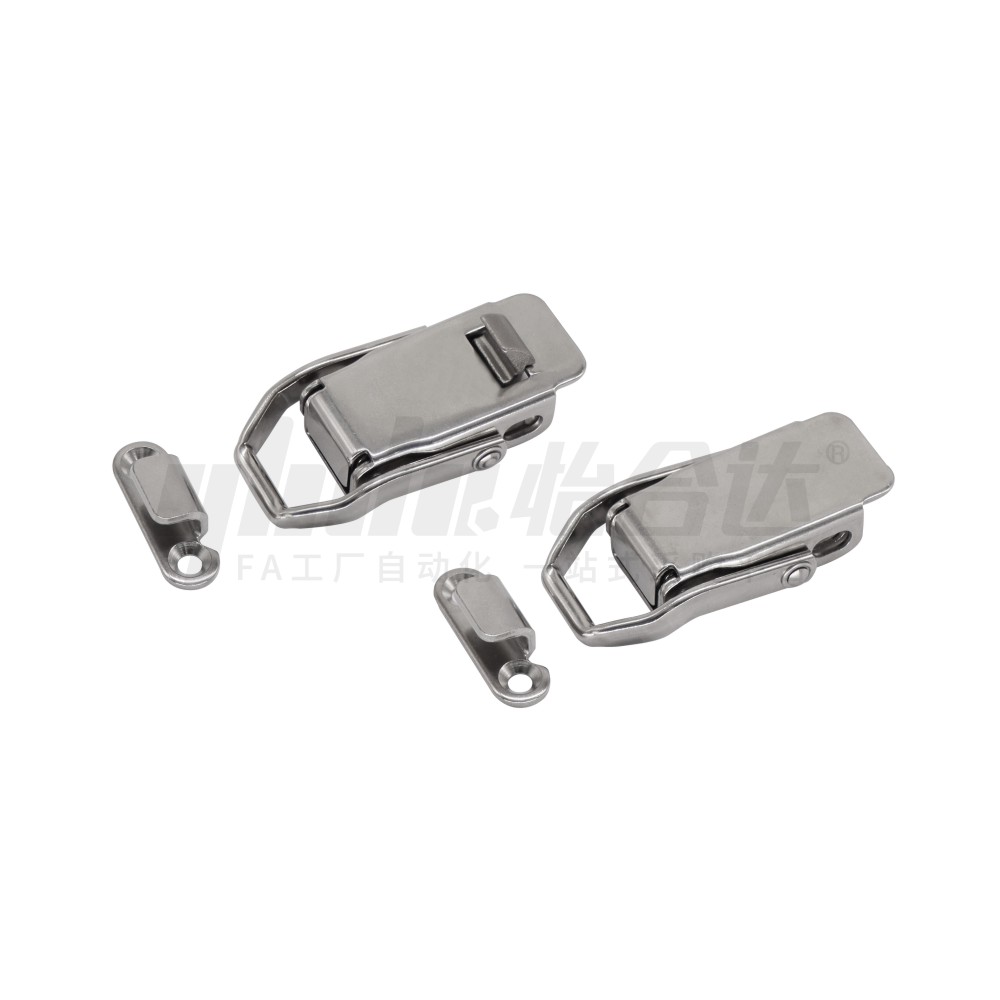

        内弹簧型搭扣 自锁型/普通型·盒型

        条件筛选：

        类型 内弹簧型
        材质 SUS304
        形状 盒型
        表面处理 滚筒研磨
        挂锁孔 无
        种类筛选 搭扣

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            HFQ55 自锁型 盒型 SUS304 滚筒研磨
            HFQ54 普通型


            特点：
             ● 采用304不锈钢材质，耐腐蚀。
             ● 通过48H盐雾测试。
             ● HFQ55带锁芯，可有效防止意外开启，配钥匙2把。


            参数图


            普通型

            型号 L1 L2 L3 L4 P1 P2 W1 W2 W3 H t D d1 d2 d3 d4 a×b
            (            挂锁孔)            		 拉伸承重(N) 参考重量
            ( kg/pcs)
            代码 规格 紧固余量(mm)
            1 2 3 4 5 6
            HFQ54 22 45 10 7 15 30 12 27.5 32 22 12 2 4 4.8 8.2 4.8 8.2 9 ×5 .5 49 78.4 98 127 — — 0.045
            25 55 12 10 20 32 14 33 37 25 15 2.5 5 5 8 69 108 137 176 206 0.08
            35 75 15 18.5 31 50 21 43 50 35 20 3 6 6 10.2 5.4 10 10 ×6.5 108 167 216 274 323 372 0.2


            自锁型

            型号 参考重量( kg/pcs)
            代码 规格
            HFQ55 25  0.12
