      产品选型

      规格

      图片仅供参考，请以已选的规格为准

        弹簧型搭扣 中载型 可调型 SUS304 滚筒抛光 盒型

        条件筛选：

        类型 弹簧型
        功能 可调型
        材质 SUS304
        形状 盒型
        表面处理 滚筒抛光
        带锁定装置 无
        挂锁孔 单孔
        种类筛选 搭扣

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            HFQ78 盒型 单挂锁孔 SUS304 滚筒抛光

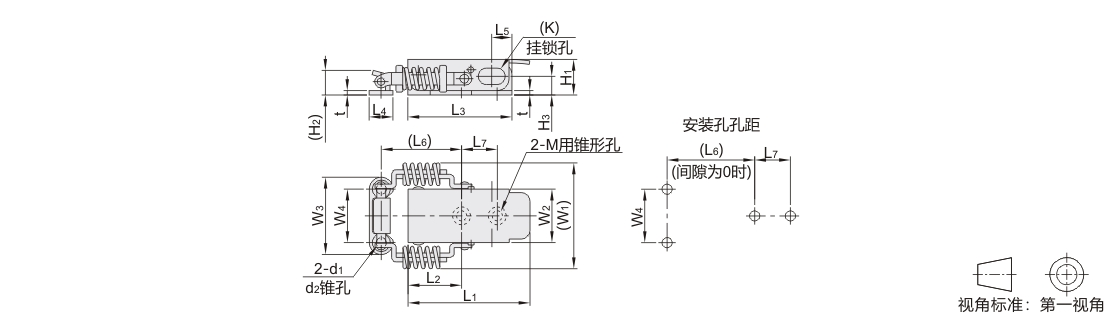

            参数图



            选型表

            型号 L1 L2 L3 L4 L5 L6 L7 W1 W2 W3 W4 H1 H2 H3 t M K d1 d2 参考拉伸负荷(N) 参考重量
            (kg/pcs)
            紧固余量(mm)
            代码 规格 1 2 3 4
            HFQ78 27 41 18 35 8 6.8 27 12 35.6 18 26 18 12 8.3 6.3 1.5 M3 5.5×9 3.4 6 48 84 107 136 0.032
            28 50 16 40 10 7 28 14 45 22 32 22 14 10 7 2 M4 5.5×9 5 8.3 102 142 181 222 0.065
            43 75 24 60 14 11 43 21 61 32 46 32 18.5 13 9.5 2.5 M5 6.5×10 5.6 10 156 186 252 321 0.170
