形状
表面处理
产品选型
规格
图片仅供参考，请以已选的规格为准
弹簧型搭扣 轻载型 自锁型 SUS304
条件筛选：
类型 弹簧型
功能 自锁型
材质 SUS304
带锁定装置 有
挂锁孔 无
种类筛选 搭扣
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| HFQ85 | 自锁型 | 盒型 | SUS304 | 滚筒研磨 |
| HFQ86 | 宽嘴型 | 光泽滚筒研磨 | ||

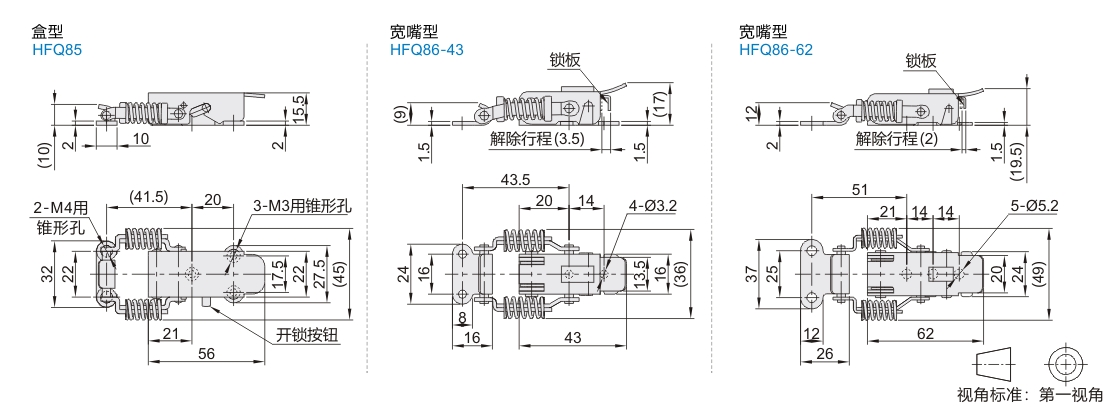

本图表示紧固余量为0mm时的场合。
参数图
盒型
| 型号 | 拉伸承重(kgf) |
参考重量 (kg/pcs) |
|||
| 代码 |
规格 |
紧固余量(mm) |
|||
| 1 | 2 | 3 | |||
| HFQ85 | 56 | 5 | 7.5 | 10 | 0.076 |
宽嘴型
| 型号 | 拉伸承重(kgf) |
参考重量 (kg/pcs) |
|||
| 代码 |
规格 |
紧固余量(mm) |
|||
| 1 | 2 | 3 | |||
| HFQ86 | 43 | 7 | 8.5 | 10.5 | 0.047 |
| 62 | 18 | 21 | 23 | 0.1 | |
-
