        滚珠式球形扣 外装型 可调型 推出力8~38N

        品牌名称：

        怡合达

        条件筛选：

        安装类型 外装型
        扣紧方式 滚珠式
        紧固度 可调型
        种类筛选 球形扣

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 安装类型 材质 表面处理 适用半导体行业
            HFW01 可调型 外装型 黄铜 — —
            HFW02 镀铬
            HFW11 锌合金
            HFW12
            HFW21 SUS304 — 是
            HFW22 SUS316 电解研磨


            特点(HFW21)：
             ● 通过主体内的弹簧以及滚珠的作用，可以顺畅地插拔。
             ● 通过两端调节螺母，可调节设计范围内紧固力。
             ● 采用不锈钢材质，耐腐蚀性优异。
            用途(HFW21)：
             ● 小型配分电盘，测量仪器，机床。

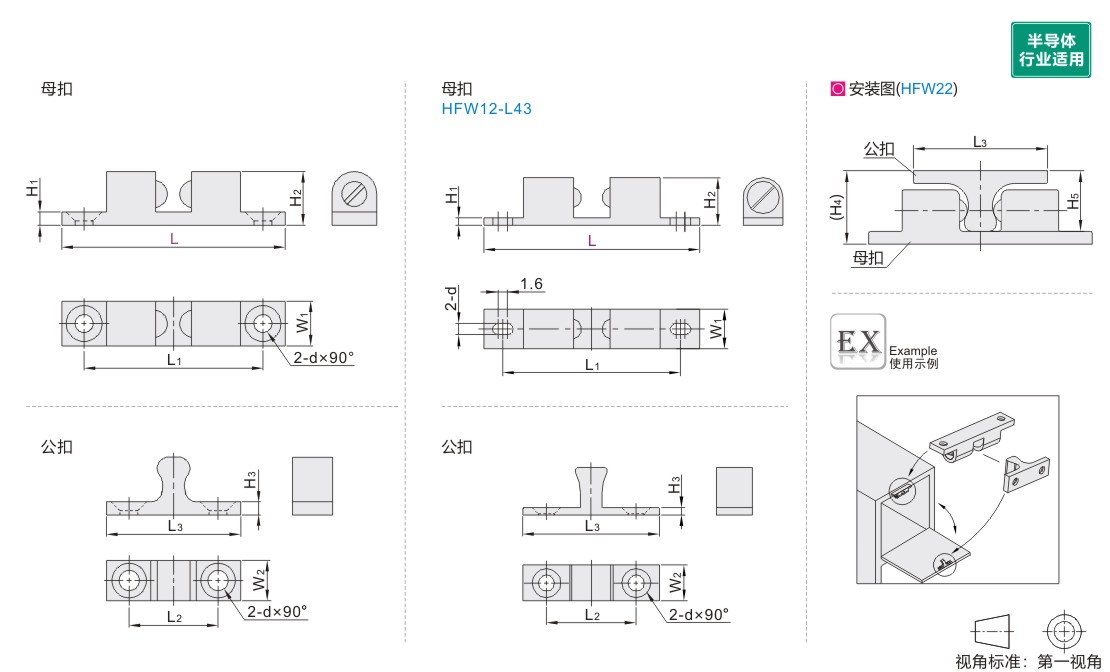

            参数图


            选型表

            型号 L1 L2 L3 H1 H2 H3 H4 H5 W1 W2 d 推入力
            (kgf)            		 推出力
            (kgf)            		 参考重量
            (kg/pcs)
            代码 L
            HFW01 40 31 15 24.2 2 10.3 2 — — 8 7.2 3.5 1.5 0.8 0.02
            44 35 1.8 1.2
            49 40 20 29 11 9 8 4 2 1.7
            50 38 18 3.5 2.3 1.8
            50A 36 20 28 2.3 1.8
            60 49 24 35 13.2 11 9 5 2.6 2 0.04
            69 59 30 40 16 13.2 12 3.2 2.6 0.06
            HFW02 44 35 15 24.3 2 9.4 1.7 — — 8 7.5 3.8 1.8 1.2 0.02
            49 40 20 28.8 11 2 9 8 2 1.7
            60 50 24 34.2 2.4 13.2 2.2 11.2 10 4.8 2.6 2 0.04
            69 58 30 40 15 2.3 13 12 5.2 3.2 2.6 0.07
            HFW11 70 60 30 42 4 17.5 4 — — 13.5 10.5 4.2 5.7 3.9 0.07
            HFW12 32 25 11 18 2 9 2 — — 8 8 3.2 1.7 0.8 0.01
            42.5 35 16 24.6 2.5 10 2.5 8 7.5 2 1.3 0.02
            43 34.2 16.5 25 1.8 2.2 8 2 1.3
            50 40 20 30 3 12.5 2.5 10 9 4.2 2.3 1.8 0.03
            70 60 30 42 4 17 3 13.5 10.5 5.7 3.9 0.07
            HFW21 32 25 11 19.1 2 9 2 — — 8 8 3.2 1.7 0.8 0.012
            43 35 16 25 2.5 10 2.5 7.5 2 1.3 0.016
            50 40 20 30 3 12.2 3 10 9 4.2 2.3 1.8 0.028
            70 60 30 42.2 4 17 4 13 10.5 5.7 3.9 0.078
            HFW22 43 35 16 25 2.5 10 2.5 13.5 11 8 7.5 3.2 2 0.9 0.078
            50 40 20 30 12 16 13 10 9 4.2 2.8 1.9 0.028
            70 60 30 42 4 17 4 23 19 13 10 5 5 0.016
