        医疗 滚轮式球形扣 可调型 内装型

        品牌名称：

        怡合达

        条件筛选：

        材质 锌合金
        表面处理 镀铬
        安装类型 内装型
        扣紧方式 滚珠式
        推出力（N） 23.5~38
        紧固度 可调型
        种类筛选 球形扣

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 安装类型 材质 表面处理
            Y-NBD05 可调型 内装型 锌合金 镀铬



            特点：
            ● 通过主体内的弹簧以及滚珠的作用 ，可以顺畅地插拔。
            ● 通过两端调节螺母 ，可调节设计范围内紧固力。
            ● 内装设计 ，可有效节省安装空间。

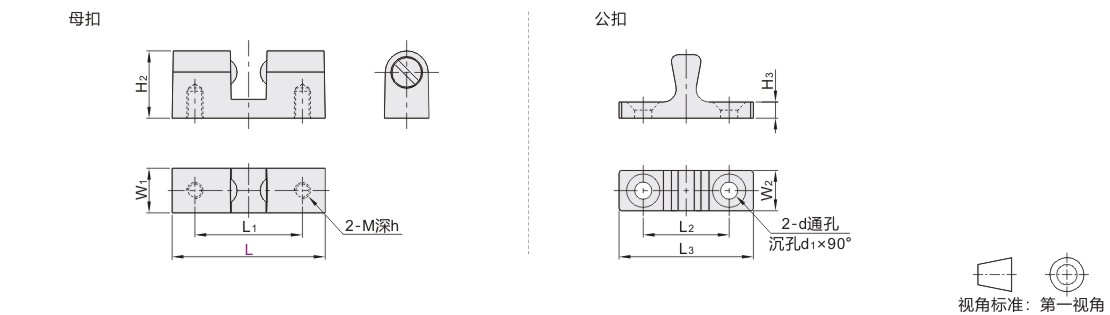

            参数图



            选型表

            型号 L1 L2 L3 H2 H3 h W1 W2 d d1 M 推入力
            (kgf)            		 推出力
            (kgf)            		 参考重量
            (kg/pcs)
            代码 L
            Y-NBD05 28.5 20 16 24 12.5 3 5 8.3 8 3.2 6.4 M3 3.6 2.4 0.018
            48 34 32 42 20.5 4 6 13.2 11 4.2 7.6 M5 4.1 3.9 0.075
