        德国系列中型脚轮 容许载荷200-600kg 平底活动型

        条件筛选：

        性价比 精密型
        产品名称 中型脚轮
        产地 德国进口
        支架材质 Q235A
        支架表面处理 镀蓝白锌
        支架类型 平底活动型
        容许载荷(kg) 200~600
        种类筛选 德国系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 支架
          轮部
          类型 材质 表面处理 刹车类型
          J-CPM70 平底活动型 Q235A 镀蓝白锌 —
          代号 材质 颜色 轴承
          AA 铝芯浇铸聚氨酯 浅棕色 双滚珠轴承
          AC 棕色
          AK 尼龙包胶聚氨酯   深灰色 单滚珠轴承
          BE PA6 白色  双滚珠轴承
          J-CPM71 五金双刹



          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

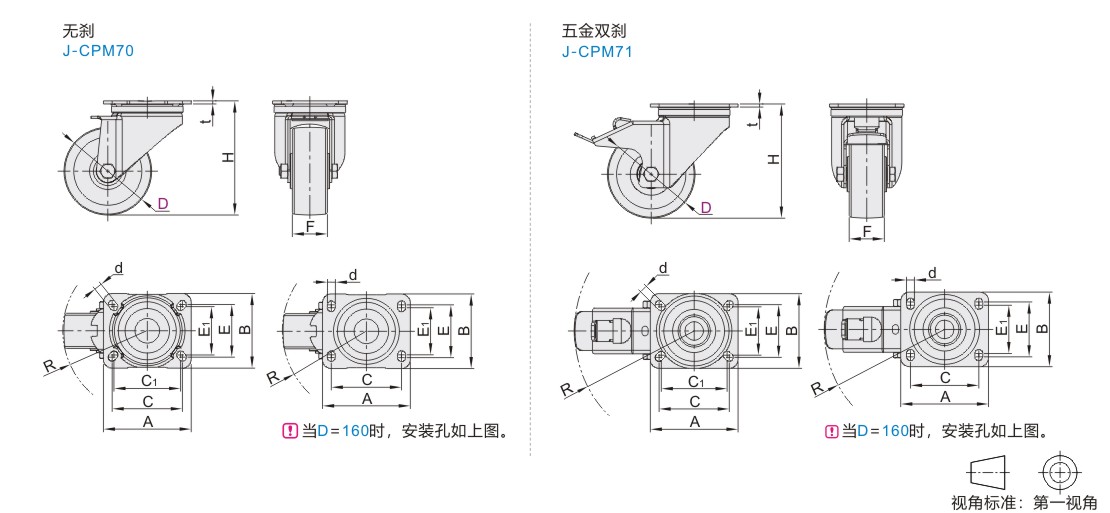

          参数图



          选型表

          型号 轮部
          代号          		 H F A B C C1 E E1 d R t 容许载荷
          (kg)          		 参考重量(kg)
          代码 D J-CPM70 J-CPM71 J-CPM70 J-CPM71
          无刹
          J-CPM70

          五金双刹
          J-CPM71          		 100 AA 130 40 100 85 80 76 60 55 9 95 137 3.5 350 1.2 1.4
          AK 32 200 1 1.1
          BE 37 350 1.1 1.3
          125 AA 155 40 110.5 137 350 1.4 1.6
          AK 32 250 1.03 1.21
          BE 40 350 1.4 1.6
          160 AC 202 50 140 110 105 — 80 75 11 140 168 5 600 3 3.4
          AK 40 400 2.35 2.41
          BE 50 600 2.9 3.4
