D
轮部代号
图片仅供参考，请以已选的规格为准
怡合达型材专用水平调节脚轮 容许载荷300-500kg 平底活动型 带偏心调整块
品牌名称：
怡合达
条件筛选：
性价比 标准型
产品名称 型材专用水平调节脚轮
安装板材质 Q235A
支架材质 Q235A
支架表面处理 电泳(黑色)
支架类型 平底活动型
容许载荷(kg) 300~500
种类筛选 水平调节脚轮
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
产品简介

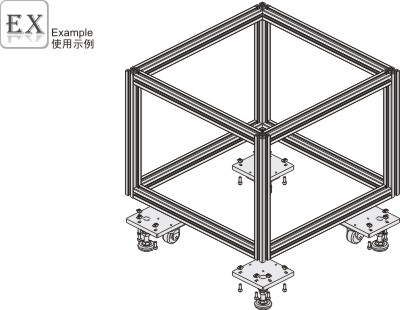

使用演示
材质图
参数图
材质图
| 代码 |
支架 |
轮部 |
||||||||||||||||||
| 类型 |
安装板 |
脚轮支架 |
刹车类型 | |||||||||||||||||
| 材质 | 表面处理 | 材质 | 表面处理 | |||||||||||||||||
| CGV01 | 平底 活动型 |
带偏心 调整块 |
Q235A | 烤漆(黑色) | Q235A | 电泳(黑色) | — |
|
||||||||||||
| CGV06 | 烤漆(白色) | |||||||||||||||||||
受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。
螺母用于锁紧螺栓，固定螺栓与安装板底面，螺栓固定扳手位用于调节脚轮调整块底座高度，
螺栓旋入主体16mm为最小安全距离，此时脚轮调整块底座距离脚轮高度为H1。 螺母与螺栓固定扳手位接触时，
D：50B/50螺栓低于安装板面8mm，
D：65/65A螺栓高于安装板面12mm。

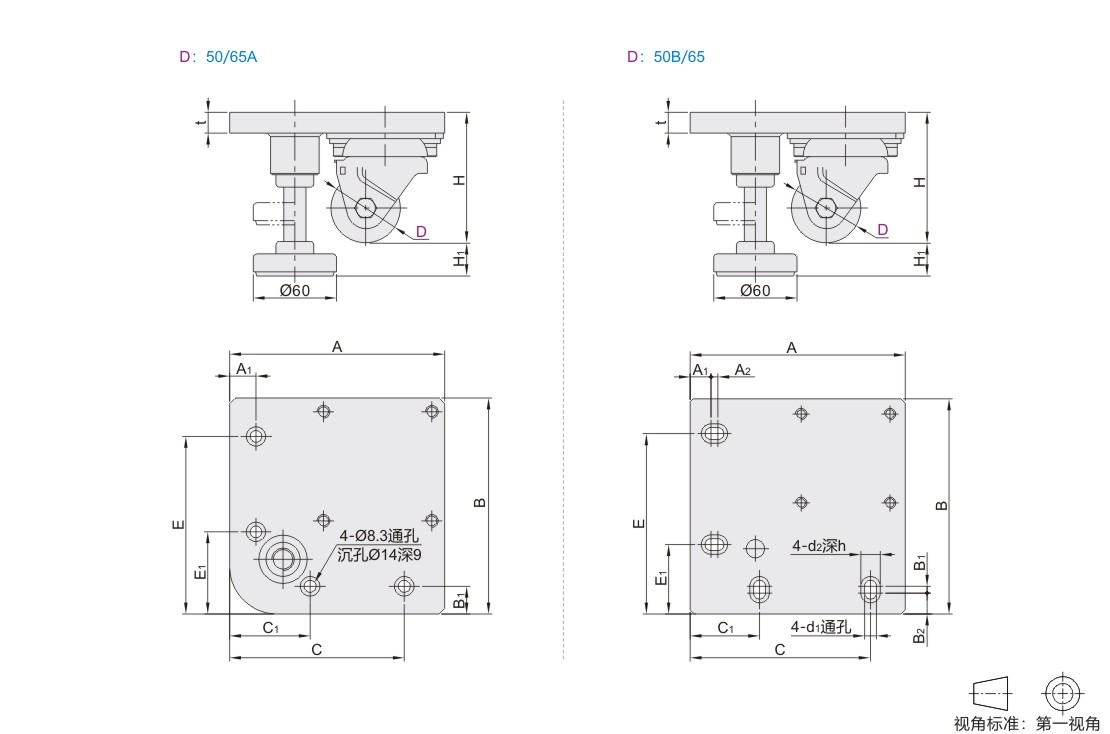

参数图
选型表
| 型号 | 轮部 代号 |
A |
A1 |
A2 |
B |
B1 |
B2 |
C |
C1 |
E |
E1 |
|
| 代码 | D | |||||||||||
| CGV01 CGV06 |
50 | NE | 125 | 15 | — | 125 | 15 | — | 100 | 55 | 100 | 55 |
| 50B | 155 | 5 | 155 | 5 | 15 | 130 | 50 | 130 | 50 | |||
| 65 | 55 | 55 | ||||||||||
| 65A | 160 | 20 | — | 160 | 20 | — | 60 | 60 | ||||
| 型号 | H |
H1 |
H2 | 适用型材 |
容许载荷 (kg) |
参考重量 (kg) |
||
| 代码 | D | 国标 | 欧标 | |||||
| CGV01 CGV06 |
50 | 94 | 19 | 21 |
6630R | — | 300 | 3.9 |
| 50B | 30/40/3060/4080 | 30/40/3060/4080 | 4.5 | |||||
| 65 | 110 | 23 | 41 |
6060/8080 | 6060/8080 | 500 | ||
| 65A | 8840R | 8840R | ||||||
-
