        AGV系列重型脚轮(单轮) 容许载荷400~1100kg 平底活动型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        产品名称 AGV辅助脚轮(单轮
        产地 国产
        支架材质 Q235A
        支架表面处理 烤漆（深灰色）
        支架类型 平底活动型
        容许载荷(kg) 400~1100
        种类筛选 AGV系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

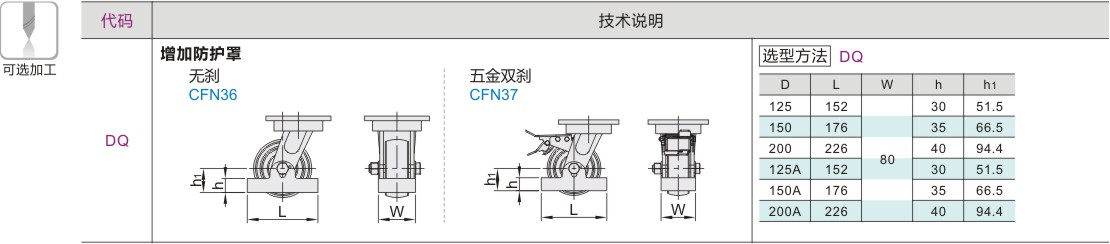

          可选配件参数

          材质图

          参数图

          材质图
          代码
          		 支架
          		 轮部
          		 支架转盘
          类型 材质 表面处理 刹车类型
          CFN36 平底
          活动型          		 Q235A 烤漆
          (深灰色)          		 —
          代号 材质 颜色 硬度 轴承
          NQ MC尼龙 米白色 80D 双滚珠
          UA 铁芯聚氨酯 橘黄色 95A
          UJ 防静电
          铁芯聚氨酯          		 橘黄色 93A
          		轴承结构
          CFN37 五金双刹


          受材料及装配累积公差影响转动半径R值数据仅供参考 ，请在设计中为其预留充足转动空间。

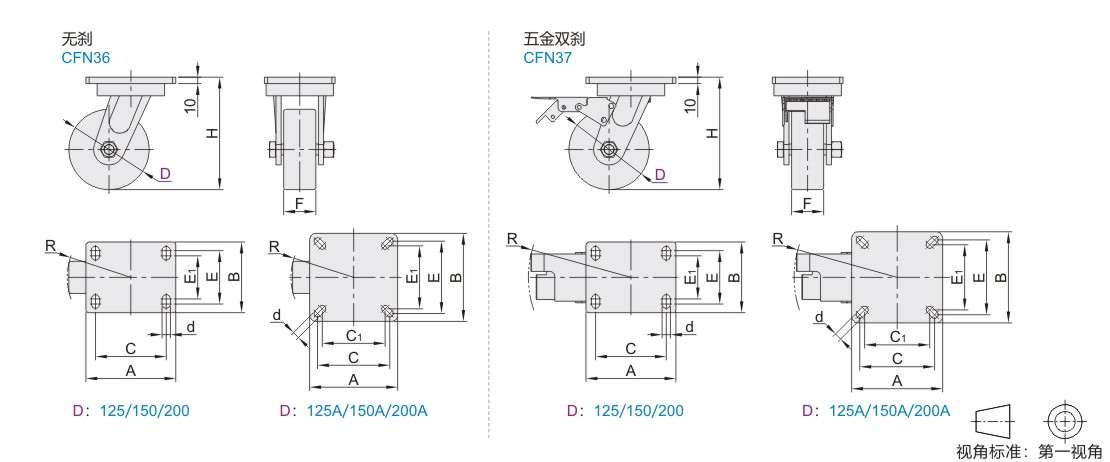

          参数图



          选型表

          型号
          		 轮部
          代号
          		 H
          		 F
          		 A
          		 B
          		 C
          		 C1
          		 E
          		 E1
          		 d
          		 R
          		 容许载荷(kg)
          		 参考重量(kg)
          代码 D CFN36
          		 CFN37
          		 NQ
          		 UA
          		 UJ
          		 CFN36 CFN37
          NQ UA/UJ NQ UA/UJ
          无刹
          CFN36

          五金双刹
          CFN37          		 125 NQ
          UA
          UJ          		 175 50 140 110 110 — 83 67 13 101 161 650 600 400 3.6 4 3.9 4.3
          150 201 117 165 900 800 500 5.7 6.3 6 6.6
          200 249 150 190 1100 1000 700 6.5 7.5 6.8 7.8
          125A 175 140 140 115 100 115 100 11 101 161 650 600 400 3.3 3.7 3.6 4
          150A 201 117 165 900 800 500 5.4 6 5.7 6.3
          200A 249 150 190 1100 1000 700 6.2 7.2 6.5 7.5
