      图片仅供参考，请以已选的规格为准

        美式系列重型脚轮 容许载荷240-430kg 平底活动型

        条件筛选：

        性价比 标准型
        产品名称 重型脚轮
        产地 国产
        支架材质 Q235A
        支架表面处理 电泳(黑漆)
        支架类型 平底活动型
        容许载荷(kg) 240~430
        种类筛选 美式系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 支架 轮部 轴承
          类型 材质 表面处理 刹车类型 回转部 轮部
          CEL01 平底
          活动型          		 Q235A ※镀锌
          电泳(黑漆)          		 —
          代号 材质 颜色
          P 聚丙烯 米黄色
          U 聚氨酯 橙色
          N 尼龙 白色
          UA* 铁芯聚氨酯 红色
          		有 双滚珠
          CEL11 五金边刹
          CEL21 五金双刹



          特点
          ● 方钢碗双轨道圆弧形的设计 ，确保载重和灵活度。
          ● 轮面具有抗冲击 、耐磨等功能。
          ● 具有更好的回弹力 ，使用起来比其它材料更加省力。
          ● 适合在多种地面上使用。
          ● 广泛应用于各个行业。
          受材料及装配累积公差影响转动半径R值数据仅供参考 ，请在设计中为其预留充足转动空间。

          带*符号聚氨酯轮毂内部带有铁芯。
          ※ 当轮材质为P(聚丙烯)和UA(铁芯聚氨酯)时，支架的表面处理为镀锌，其余为电泳黑漆。

          注意
          ● 活动支架外观样式不同；
          ● 轮子弧度及盖子样式不同，直径宽度略有不同；
          ● 刹车结构相同，外观不同；
          ● 相对的寸数产品的安装高度、转动半径有所不同。

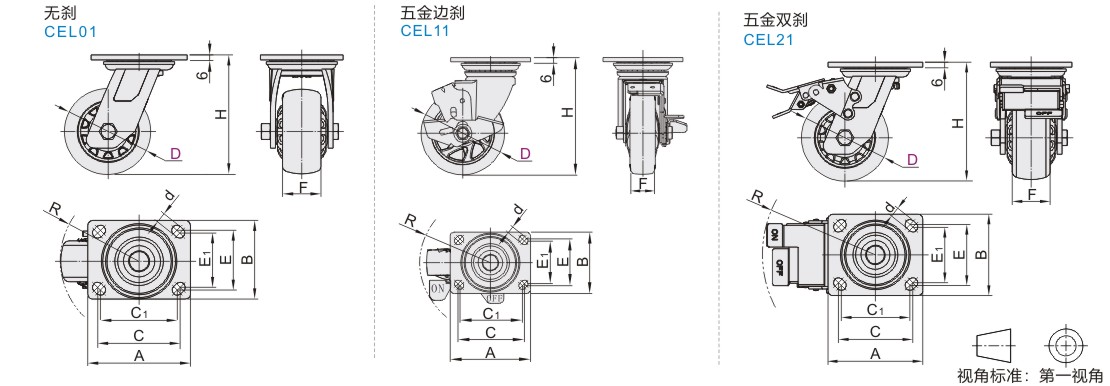

          参数图



          选型表

          型号 轮部代号 H F A B C E C1 E1 d R 容许载荷(kg) 参考重量(kg)
          代码 D CEL01 CEL11 CEL21 P U N UA P U N UA
          CEL01
          CEL11
          CEL21          		 100 P
          U
          N
          UA          		 144 50 118 103 92 76 76 67 11 83 108 142 280 240 300 280 1.84 1.92 1.92 2.68
          125 165 98 112 143 340 295 360 350 1.97 2.13 2.11 3.07
          150 191 117 129 154 420 355 430 400 2.25 2.45 2.43 3.7



          当轮材质是-N尼龙时，轮宽F=45；当轮材质是-U聚氨酯时，轮宽F=48。
