        美式系列重型脚轮 容许载荷180-500kg 平底活动型

        条件筛选：

        性价比 精密型
        产品名称 重型脚轮
        产地 国产
        支架材质 Q235A
        支架表面处理 镀锌
        支架类型 平底活动型
        容许载荷(kg) 180~500
        种类筛选 美式系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          使用演示

          材质图

          参数图

          材质图
          代码 支架 轮部
          		 轴承
          类型 材质 表面处理 刹车类型 回转部 轮部
          J-CPC20 平底活动型 Q235A 镀锌 —

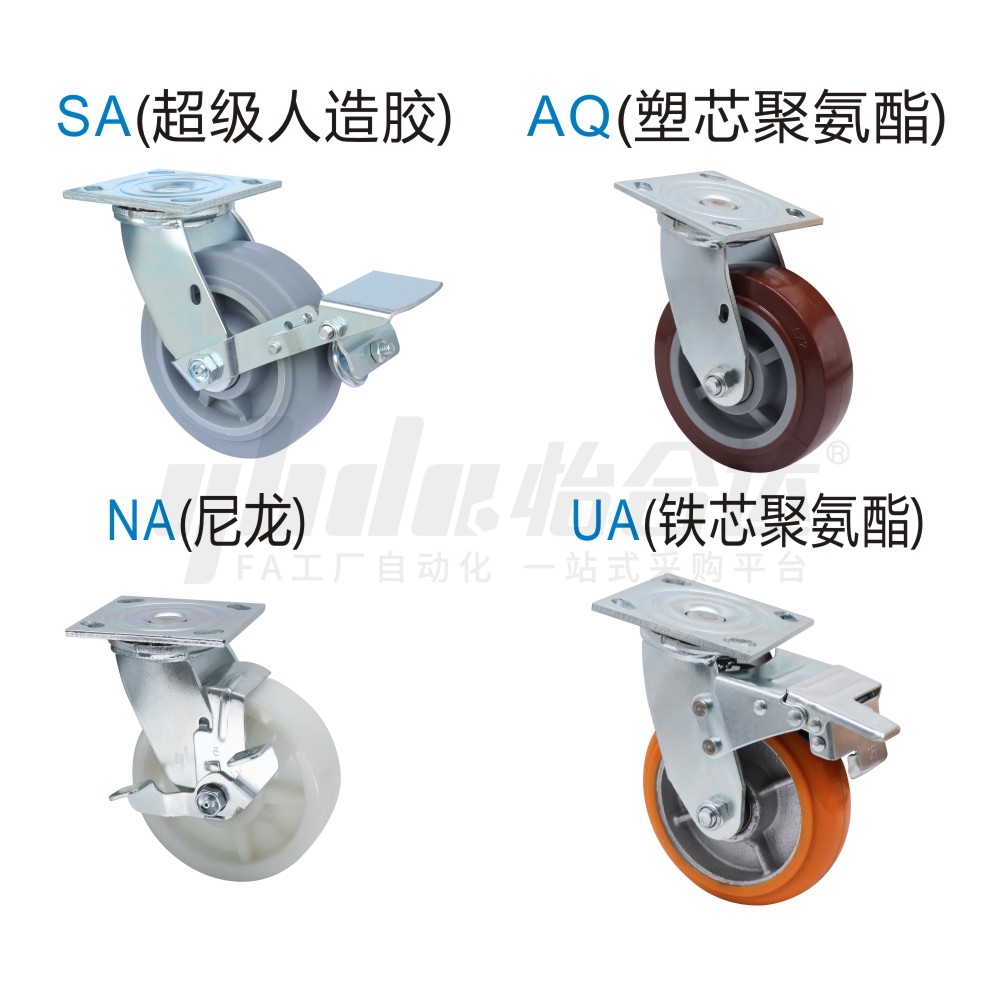

          代号 材质 颜色 硬度
          SA 超级人造胶 灰色 73A
          NA 尼龙 白色 65D
          AQ 塑芯聚氨酯 棕红色 93A
          UA 铁芯聚氨酯 橙色 93A
          		无 双滚珠
          J-CPC21 五金单刹
          J-CPC23 五金双刹
          J-CPC24 五金边刹


          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

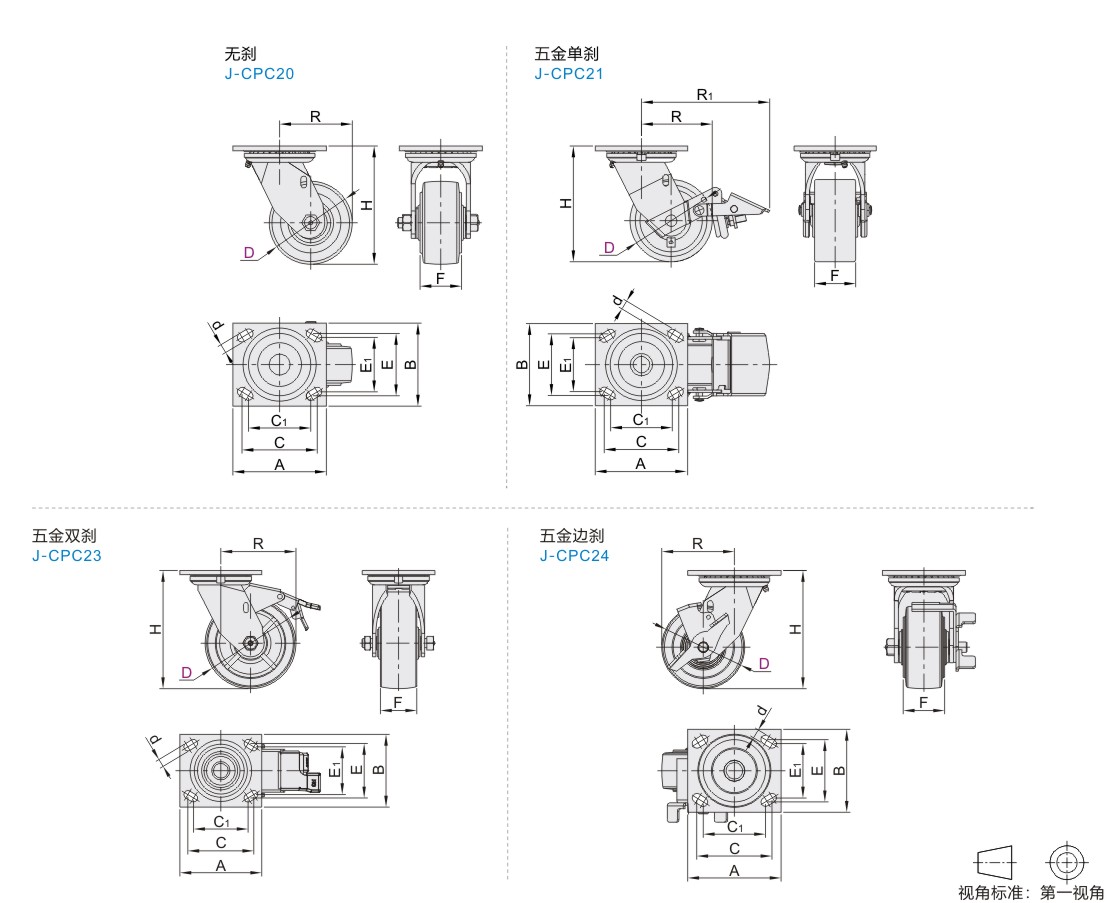

          参数图



          选型表

          型号
          		 轮部
          代号          		 H F A B
          		 C
          		 C1 E E1 d R
          		 容许载荷(kg)
          代码 D J-CPC20 J-CPC21 J-CPC23 J-CPC24 SA NA AQ UA
              无刹     五金双刹
          J-CPC20  J-CPC23
          五金单刹  五金边刹
          J-CPC21  J-CPC24          		 100 SA
          NA
          AQ
          UA          		 143 51 114 102 92 76 76 67 11.2 94 160 151 116 180 400 270 315
          125 165 111 177 151 119 227 450 340 450
          150 191 129 196 157 128 270 500 410 450
          200 241 167 235 162 162 306 550 450 500



          参考重量

          D J-CPC20
          		 J-CPC21
          		 J-CPC23
          		 J-CPC24
          SA NA AQ UA SA NA AQ UA SA NA AQ UA SA NA AQ UA
          100 1.77 1.94 2.03 2.4 2.29 2.58 2.55 2.6 3.3 2.38 3.5 3.6 2 2.12 2.2 2.9
             125 2 2.07 2.28 2.8 2.52 2.82 2.8 3.2 3.7 2.62 3.9 4 2.1 2.27 2.4 3.1
          150 2.31 2.28 2.52 3.1 2.83 2.87 3.04 3.6 4 2.67 4.2 4.3 2.4 2.37 2.8 3.6
          200 2.72 3.05 3.16 3.4 3.24 3.90 3.68 3.8 4.2 3.70 4.5 4.7 2.9 3.28 3.2 3.9
