        不锈钢美式脚轮 容许载荷200-350kg 固定型/平底活动型

        条件筛选：

        性价比 标准型
        产品名称 不锈钢脚轮
        产地 国产
        支架材质 SUS304
        支架表面处理 抛光
        容许载荷(kg) 200~350
        种类筛选 功能型脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码
          		 支架
          		 轮部
          类型 材质 表面处理 刹车类型
          CGK33 固定型 SUS304 抛光 —
          代号 材质 颜色 轴承
          NB 尼龙 白色 双滚珠
          SK 人造胶 灰色
          AR 聚氨酯 红色
          ZA 不锈钢 银色
          CGL34 平底活动型
          CGL35 五金双刹


          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为
              其预留充足转动空间(仅适用CGL34/35)。

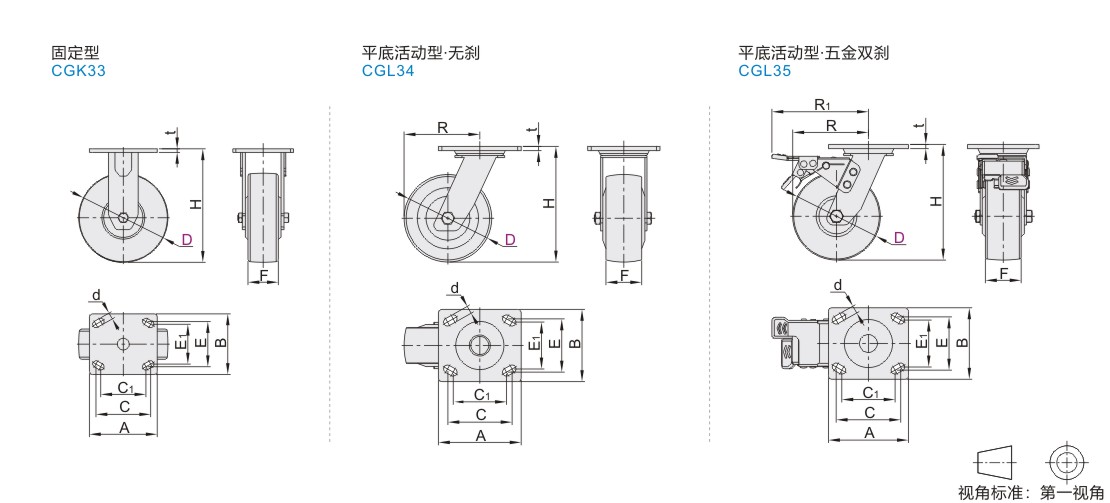

          参数图



          选型表

          型号 轮部
          代号          		 H F A B C C1 E E1 t d R R1 容许载荷
          (kg)          		 考重量(kg)
          NB/SK/AR ZA
          代码 D NB SK AR ZA NB/ZA SK/AR CGK33 CGL34 CGL35 CGK33 CGL34 CGL35
          固定型
          CGK33
          平底活动型
          无刹
          CGL34
          五金双刹
          CGL35          		 100 NB
          SK
          AR
          ZA          		 144 48 42 42 46 115 100 92 76 76 67 5 11 89 139 300 250 1.32 1.44 1.68 3.3 3.8 4.6
          125 165 50 105 147 400 300 1.63 1.72 2.3 4.4 4.6 5.1
          150 191 40 126 147 500 350 1.83 2.16 2.53 5.5 6.1 6.5
          200 241 163 171 600 400 2.12 2.31 2.68 8.5 8.9 9.5
