        美式系列超重型脚轮 容许载荷900~2450kg 平底活动型

        条件筛选：

        性价比 标准型
        产品名称 超重型脚轮
        产地 国产
        支架材质 Q235A
        支架表面处理 镀锌
        支架类型 平底活动型
        刹车类型 无
        容许载荷(kg) 900~2450
        种类筛选 美式系列脚轮

        产品型号：

        CGM21-D200-UA

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 支架 轮部
          类型 材质 表面处理 刹车类型
          CGM21 平底
          活动型          		 Q235A 镀锌 —
          代号 材质 颜色 轴承
          UA 铁芯聚氨酯 红色 双轴承
          NQ MC尼龙 黑色
          CGM22 五金单刹



          受材料及装配累积公差影响转动半径R值数据仅供参考 ，请在设计中为其预留充足转动空间。

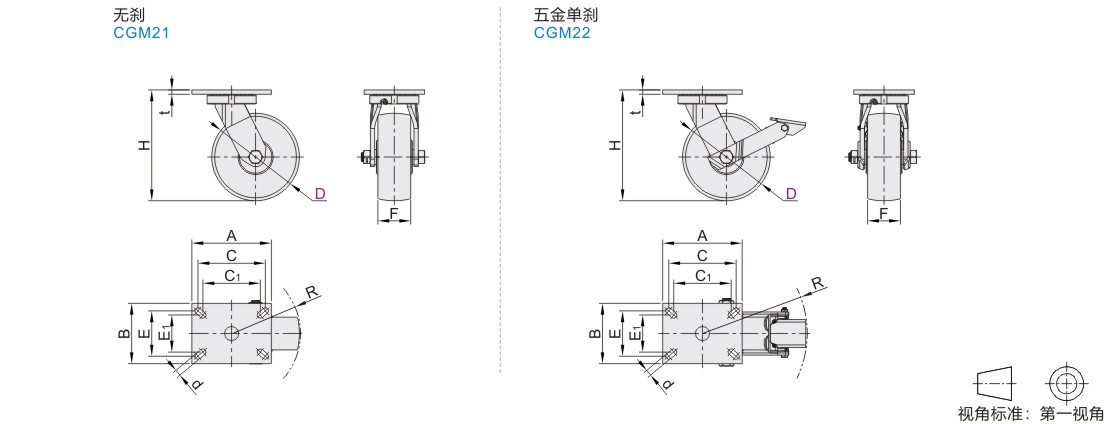

          参数图



          选型表

          型号 轮部
          代号
          		 H
          		 F
          		 A
          		 B
          		 C
          		 C1
          		 E
          		 E1
          		 d
          		 t
          		 R 容许载荷(kg) 参考重量(kg)
          代码 D
          		 CGM21
          		 CGM22
          		 UA
          		 NQ
          		 CGM21 CGM22
          UA NQ UA NQ
          无刹
          CGM21
          五金单刹
          CGM22
          		 150 UA
          NQ          		 191 76 184 140 156 133 105 86 14.2 10 118 199 900 1350 9 6.2 9.7 6.7
          200 257 158 242 1125 1750 11.5 7.9 12.3 8.5
          250 292 194 270 1350 1750 13.9 9.6 15 10.3
          300 343 229 308 1575 2450 27.8 19.2 29.9 20.6
