        美式系列中型脚轮 容许载荷150-330kg 丝杆活动型

        条件筛选：

        性价比 标准型
        产品名称 中型脚轮
        产地 国产
        支架材质 Q235A
        支架表面处理 电泳(黑漆)
        支架类型 丝杆活动型
        容许载荷(kg) 150~330
        种类筛选 美式系列脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 支架 轮部
          		 轴承
          类型 材质 表面处理 刹车类型 回转部 轮部
          CDM01 丝杆
          活动型          		 Q235A 电泳(黑漆) —
          代号 材质 颜色
          P 聚丙烯 灰色
          U 聚氨酯 橙色
          N 尼龙 本色
          		有 双滚珠
          CDM11 五金边刹
          CDM21 五金双刹



          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

          特点
          ● 方钢碗双轨道圆弧形的设计，确保载重和灵活度。
          ● 轮面具有抗冲击、耐磨等功能。
          ● 具有更好的回弹力，使用起来比其它材料更加省力。
          ● 适合在比较平滑的地面上使用。
          ● 适合在电子行业、电器设备行业及要求非常安静的环境中使用。
          ● 使用温度为-35~80℃。

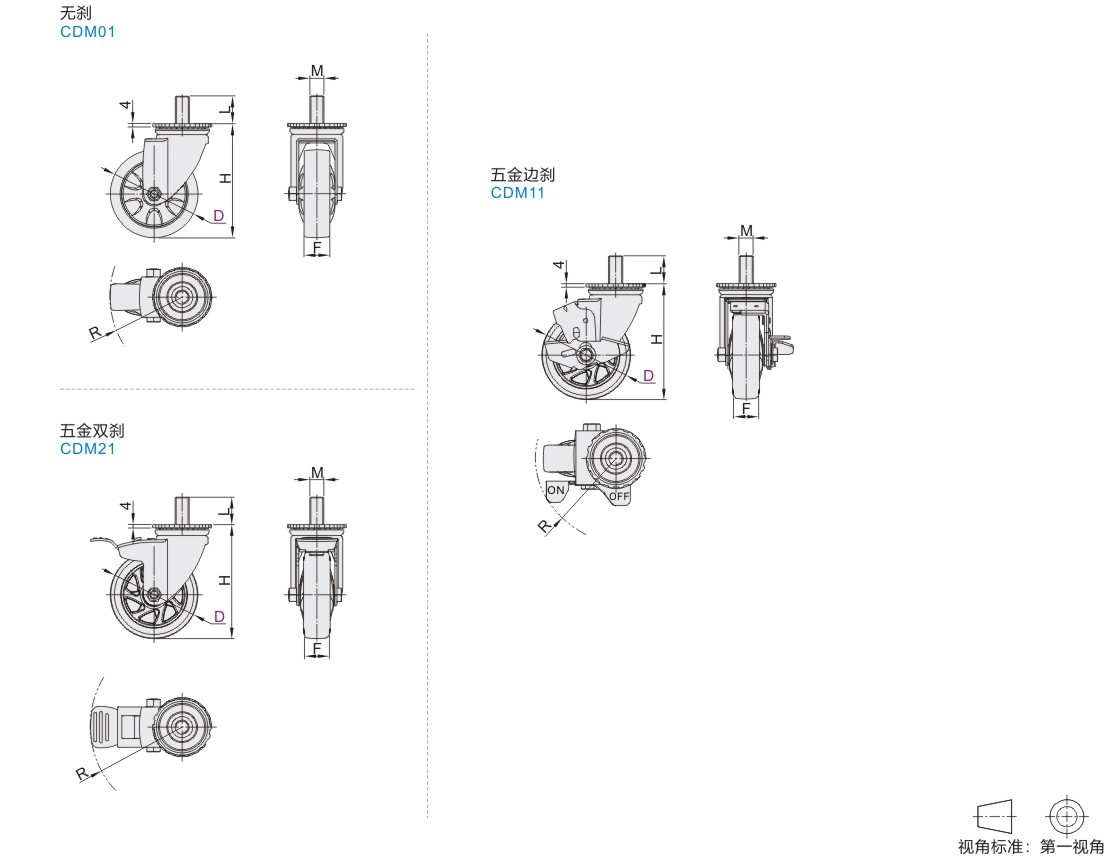

          参数图



          选型表

          型号 轮部代号
          		 H
          		 F
          		 R M L 容许载荷(kg)
          代码 D CDM01 CDM11 CDM21 P U N P U N
          无刹
          CDM01
          五金边刹
          CDM11
          五金双刹
          CDM21
          		 (75) P
          U
          N          		 111 38 75 — 107 16 35 170 150 180 0.95 0.98 0.98
          100 136 87 92 112 210 180 215 1.15 1.16 1.15
          125 164 104 114 133 20 40 280 220 300 1.21 1.61 1.61
          150 191 116 116 136 310 250 330 1.75 1.83 1.82



          带(  ) D75不适用CDM11(五金边刹)。
