      D

      轮部代号

      查看大图

      图片仅供参考，请以已选的规格为准

        不锈钢脚轮 容许载荷250kg 平底活动型

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        产品名称 不锈钢脚轮
        产地 日本进口
        支架材质 SUS304
        支架类型 平底活动型
        容许载荷(kg) 250
        种类筛选 功能型脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码
          		 支架
          		 轮部
          类型 材质 表面处理 刹车类型
          J-CPN03 平底活动型 SUS304 — —
          代号 材质 颜色 轴承
          NQ 强化尼龙 黑色 双轴承
          NT MC尼龙 蓝色
          NW 尼龙(导电性) 黑色
          JA 苯酚


          当D=50，轮部为NQ时，轮部轴承为轴套。
          轮部代号NW：电阻值为10³~10⁵Ω。
          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

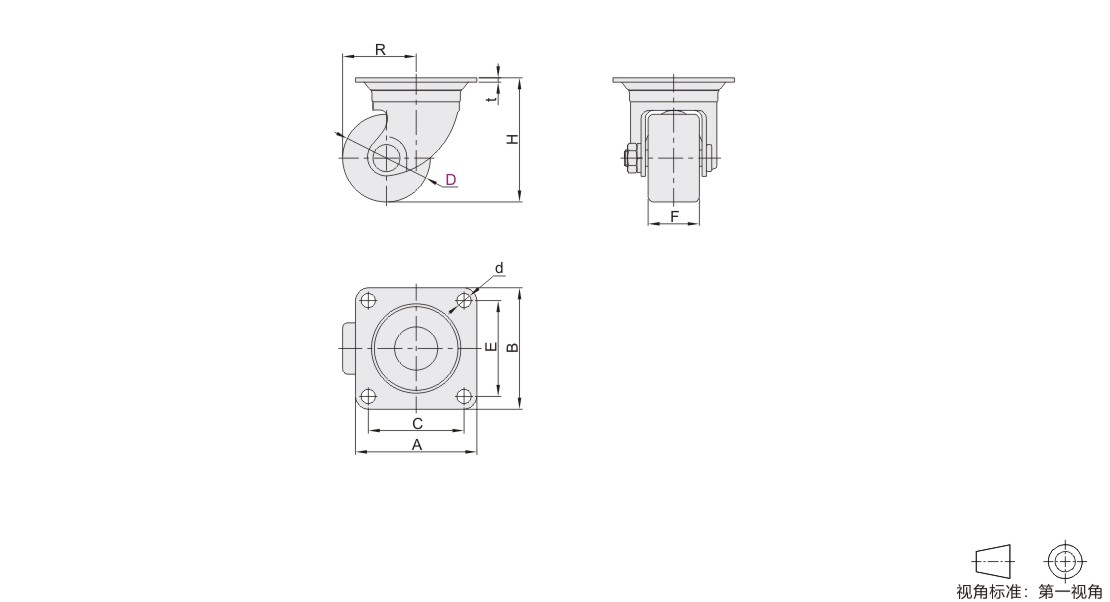

          参数图



          选型表

          型号
          		 轮部
          代号
          		 H
          		 F
          		 A
          		 B
          		 C
          		 E
          		 d
          		 R
          		 t
          		 容许载荷
          (kg)
          		 参考重量(kg）
          代码 D NQ NT NW JA
          J-CPN03 50 NQ
          NT
          NW
          JA          		 79 38 82 82 63 63 8.8 49 3 250 0.67 0.71 0.71 0.72
          65 90 56 0.77 0.78 0.78 0.805
          75 100 61 0.82 0.84 0.84 0.87
