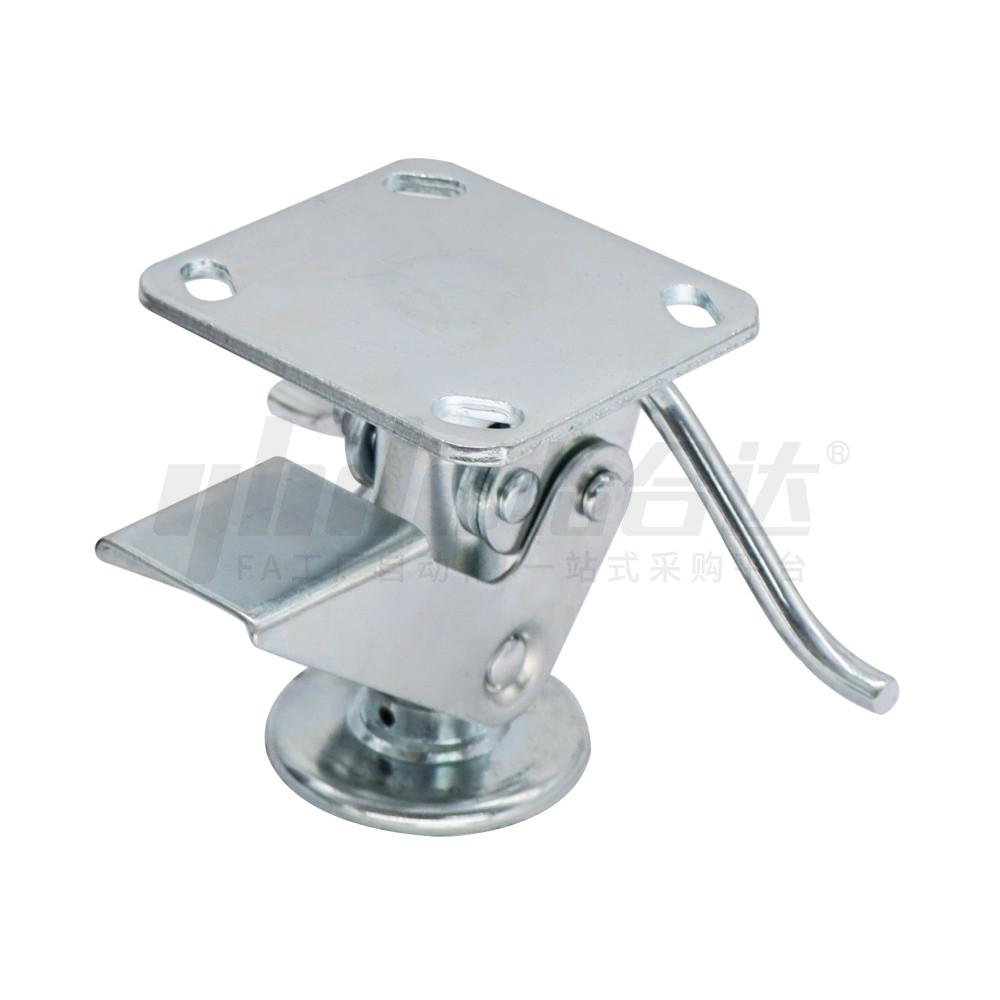

        美式地刹器 标准型 重载型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        产品名称 美式地刹器
        特征 重载型
        支架材质 Q235A
        支架表面处理 镀锌
        种类筛选 功能型脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          主体 脚座 主体
          CZA02 美式地刹器 重载型 Q235A 橡胶 镀锌


          特点：
          地刹器须与脚轮配套使用；
          脚轮安装高度应介于地刹器初始高度H1与升起高度 H2 之间；
          非制动状态下地刹器需悬空，不得与地面接触。
          制动受压时，地刹器最大压缩量H3为15~18mm，具体参数详见报告。
          不适用于斜坡及持续承重顶升场景，其主要功能是临时固定而非长时间承重。
          地刹器在设计时仅适用于水平地面，而不适用于倾斜地面。选择合适型号的支撑
              架很重要。把地刹器安装在运输车上就可以用脚来操纵它，既方便又实用。

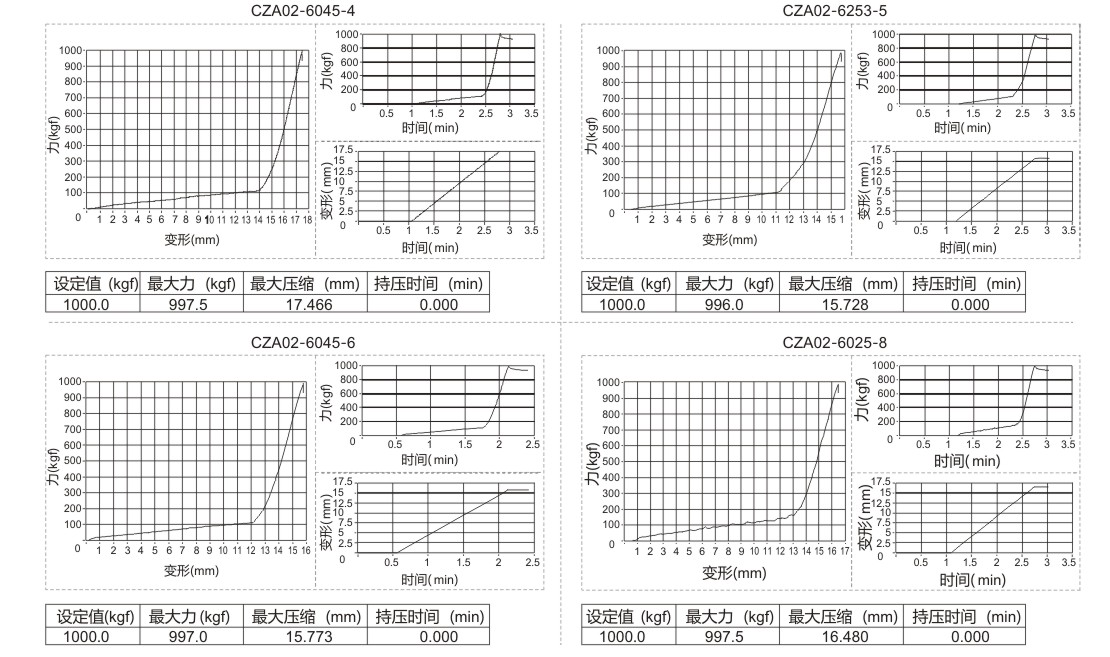

           地刹器受压力压缩量曲线图

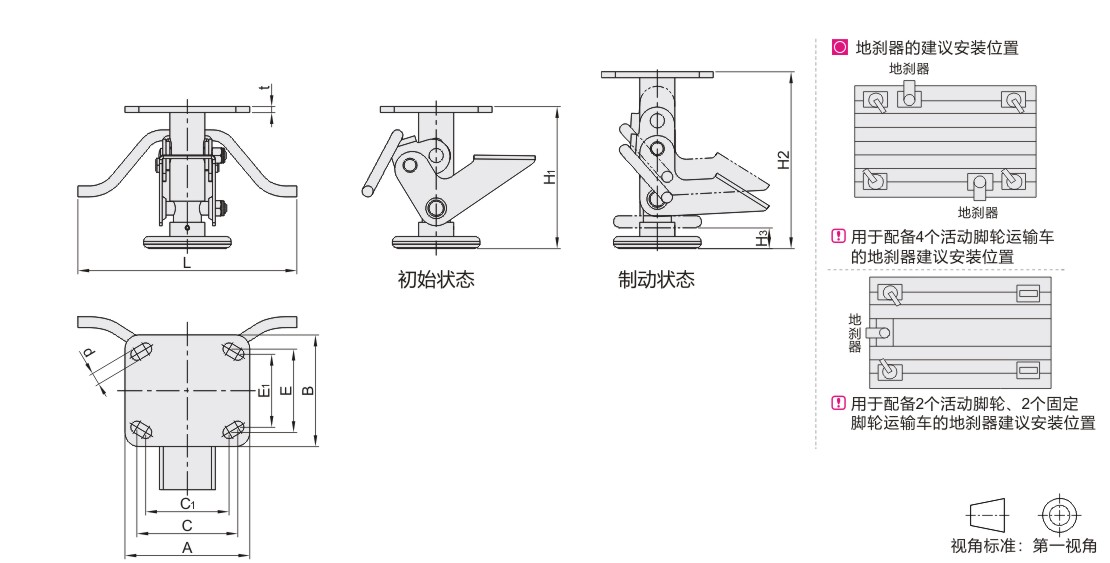

          参数图


           选型表

          型号 规格2 配合轮子
             直径          		 初始高度
          H1          		 上升高度
          H2          		 最大压缩量
          H3          		 A B C C1 E E1 d t L 参考重量
          (Kg)
          代码 规格1
          CZA02 6045  4     100  129  152  15~18 114  102  92  76.2  76.2  66.7  11.2  5.5  200   1.40
          6253  5     125  146  170   1.48
          6045  6     150  172  198   1.54
          6025  8     200  222  246   1.64
