        导电脚轮 容许载荷90-136kg 平底活动型

        条件筛选：

        性价比 标准型
        产品名称 导电脚轮
        产地 国产
        支架材质 Q235A
        支架表面处理 镀锌
        支架类型 平底活动型
        容许载荷(kg) 90~136
        种类筛选 功能型脚轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码
          		 支架
          		 轮部
          类型 材质 表面处理 刹车类型
          CKN05 平底活动型 Q235A 镀锌 —
          代号 材质 颜色 轴承
          NH 耐高温尼龙 黑色 双滚珠
          NW 尼龙(导电性) 一体轴承
          SF 人造胶(导电性) 灰色
          UA 聚氨酯(导电性)
          CKN06 五金双刹
          CKN07 五金边刹



          轮部代号NW/SF/UA：电阻值为10³~10⁵Ω。
          NH：耐高温轮，耐温250℃。
          受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

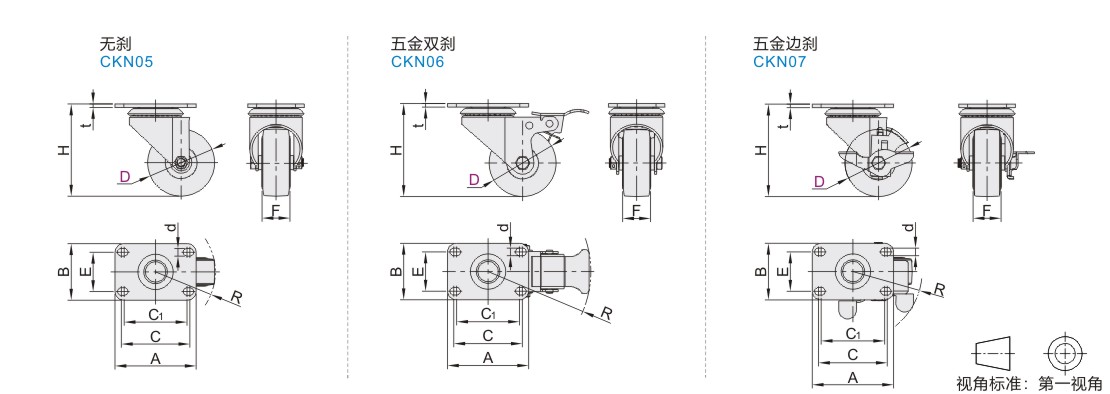

          参数图



          选型表

          型号
          		 轮部
          代号
          		 H
          		 F
          		 A
          		 B
          		 C
          		 C1
          		 E
          		 t
          		 d
          		 R
          		 容许载荷(kg)
          		 参考重量(kg)
          代码 D CKN05 CKN06 CKN07 NH NW SF/UA CKN05 CKN06 CKN07
          无刹
          CKN05
          五金双刹
          CKN06
          五金边刹
          CKN07          		 75 NH
          NW
          SF
          UA          		 105 32 92 64 78 71 44.5 4 8.5 68 117 81 136 100 90 0.68 0.88 0.91
          90 119 76 136 114 0.79 0.9 0.93
          100 130 81 136 0.86 0.91 0.96
          125 157 94 94 0.88 1.1 1.3
