        相机安装支架 上视型 45°上视型 下视型 侧视型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        材质图

        参数图

        材质图
        代码
        		 类型
        		 材质
        		 表面处理
        主体 齿条
        NHK14 相机安装支架 上视型 铝合金 黄铜 黑色阳极氧化
        NHK15 45°上视型
        NHK16 下视型
        NHK17 侧视型



        特点：固定CCD相机，精准调节相机位置。
        注意事项：旋转“滑台手轮”时，需要先顺时针松开“滑台锁扣”。

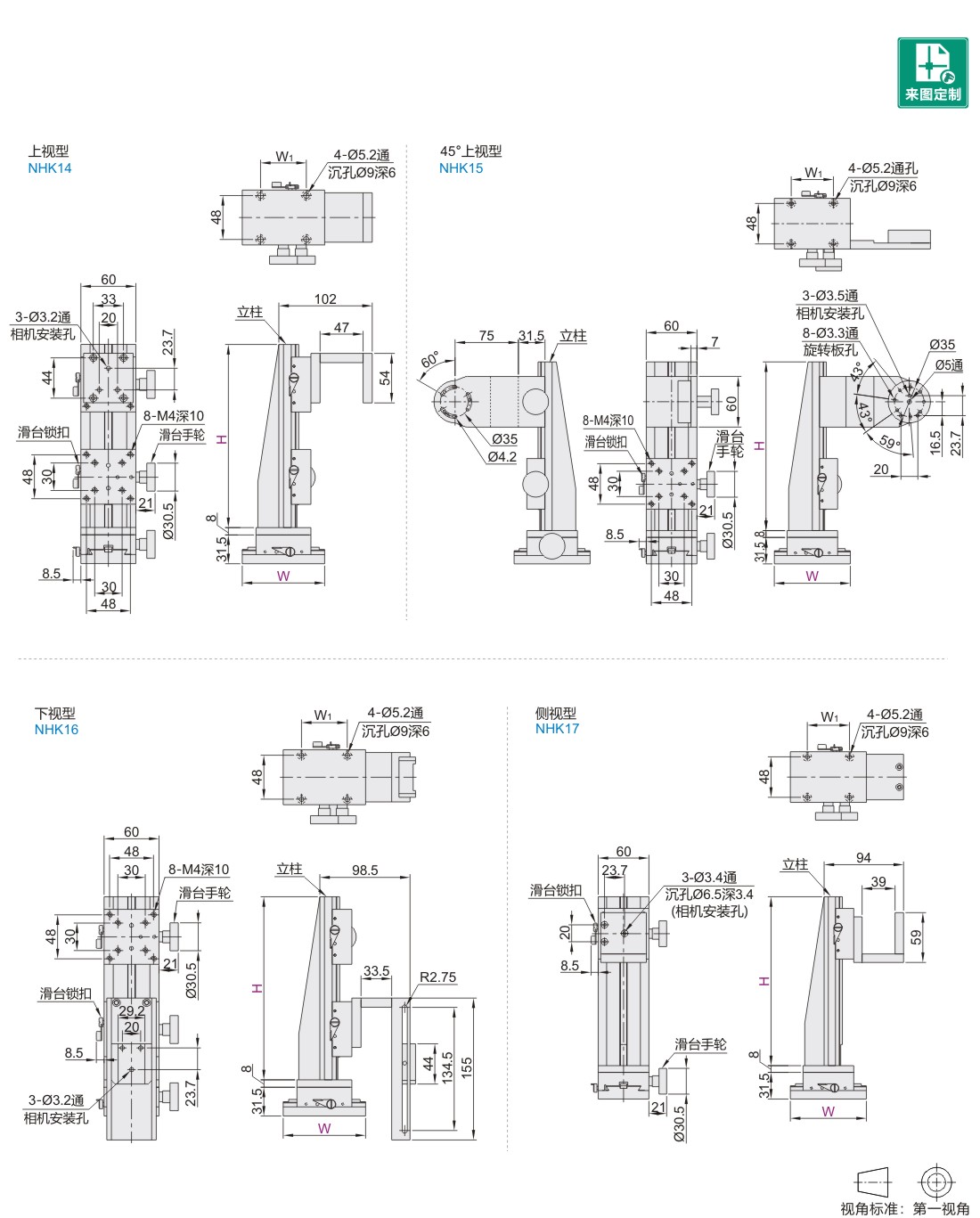

        参数图



        选型表

        型号
        		 W
        		 立柱滑台
        数量
        		 W 1
        		 驱动
        方式
        		 标尺刻度最小
        读取量(mm)
        		 载重
        (kgf)
        		 主体重量(kg)
        代码 立柱高度H NHK14 NHK15 NHK16
        上视型
        NHK14
        45°上视型
        NHK15
        下视型
        NHK16        		 200  90  2  50  齿轮齿条
        +手轮        		 0.1  2.3  1.66  1.69  1.86
        120  90  1.73  1.74  1.91
        150  120  1.79  1.79  1.96
        200  150  1.99  1.99  2.08
        250  200  2.21  2.25  2.29
        300  250  2.37  2.41  2.47
        300  90  50  1.9  1.94  2.11
        120  90  2.03  2.06  2.15
        150  120  2  2.04  2.21
        200  150  2.29  2.38  2.42
        250  200  2.41  2.56  2.59
        300  250  2.57  2.68  2.73
        350  90  50  2.02  2.05  2.22
        120  90  2.09  2.12  2.26
        150  120  2.12  2.15  2.32
        200  150  2.41  2.41  2.54
        250  200  2.6  2.67  2.71
        300  250  2.71  2.92  2.98
        450  90  50  2.27  2.3  2.41
        120  90  2.31  2.38  2.48
        150  120  2.37  2.51  2.57
        200  150  2.53  2.62  2.66
        250  200  2.61  2.69  2.73
        300  250  2.78  2.82  2.89
        550  90  50  2.45  2.88  2.93
        120  90  2.61  2.93  2.98
        150  120  2.88  2.96  3.05
        200  150  3.11  3.14  3.18
        250  200  3.33  3.36  3.39
        300  250  3.52  3.55  3.61
        640  90  50  2.65  2.68  2.77
        120  90  2.78  2.88  2.96
        150  120  2.97  3.07  3.12
        200  150  3.16  3.22  3.31
        250  200  3.38  3.42  3.51
        300  250  3.52  3.68  3.76



        型号
        		 W
        		 立柱滑台
        数量
        		 W 1
        		 驱动
        方式
        		 标尺刻度最小
        读取量(mm)
        		 载重
        (kgf)
        		 主体
        重量(kg)
        代码 立柱高度H
        侧视型
        NHK17        		 200  90  1  50  齿轮齿条
        +手轮        		 0.1  2.3  1.46
        120  90  1.51
        150  120  1.56
        200  150  1.68
        250  200  1.73
        300  250  1.78
        300  90  50  1.71
        120  90  1.76
        150  120  1.81
        200  150  1.88
        250  200  1.92
        300  250  2.01
        350  90  50  1.82
        120  90  1.88
        150  120  1.92
        200  150  1.97
        250  200  2.06
        300  250  2.18
        450  90  50  2.07
        120  90  2.13
        150  120  2.17
        200  150  2.23
        250  200  2.37
        300  250  2.41
        550  90  50  2.19
        120  90  2.22
        150  120  2.28
        200  150  2.35
        250  200  2.38
        300  250  2.41
        640  90  50  2.26
        120  90  2.31
        150  120  2.38
        200  150  2.43
        250  200  2.52
        300  250  2.61
