        多层调节支座 重载型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        载荷 重载型
        定位孔 有
        种类筛选 多层调节支座

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        使用示例

        材质图

        参数图

        材质图
        代码 类型 主体   螺杆/导向柱 橡胶垫
        材质 表面处理 材质 表面处理 材质 硬度
        WDT02 带稳定器 QT450 烤漆 S45C 镀锌 一 一
        WDT01 不带稳定器
        WDT06 HDR高阻尼橡胶 肖氏A95
        WDT03 SUS304 一 SUS304 一 一 一



        注意事项
        ● 调节时注意观察侧边限位槽，不要超过限位范围使用；
        ● 选型时要注意与脚轮类产品的高度。地面较为平整时，建议脚轮高度小于调节支座装配高度；
        ● 建议先将调节支座调节至相同高度，装配后再进行调平。

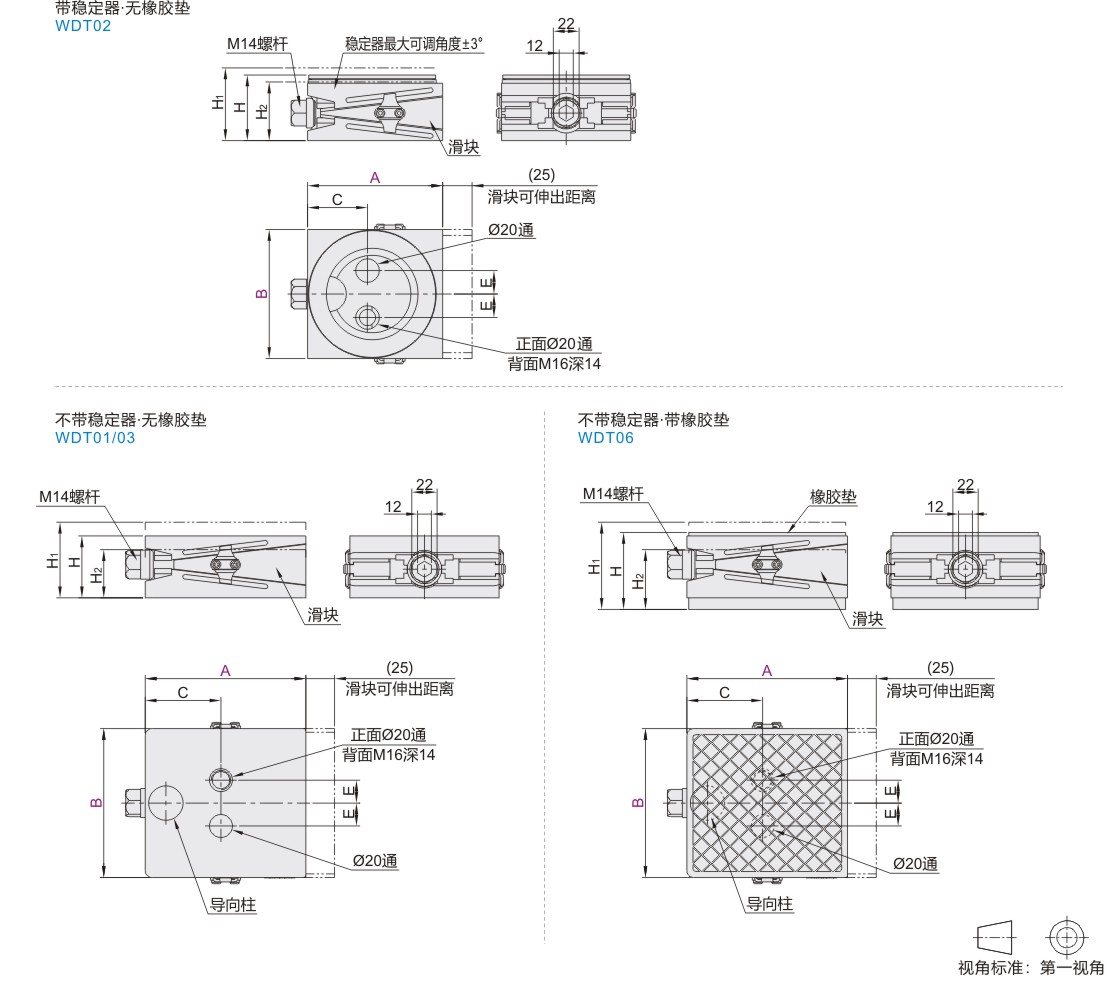

        参数图
        型号 B C E H    H1
        最大高度
          (mm)        		   H2
        最小高度
          (mm)        		 装配高度
        (mm)        		 可调节高度
        (mm)        		 调节精度
        (mm/圈)        		 垂直负载能力
        (KN)        		 参考重量
        (Kg/pcs)
        代码 A
        WDT02 115  110  51  20  56
        		 62
        		    50
        		 56
        		 12  0.48  25  4.4
        140  130  66  63
        		 69
        		 57
        		 63
        		 7.1
        WDT01 115  110  51     47
        		  53
        		  41
        		    47
        		 50  3.9
        140  130  66     54
        		    60 48
        		    54 6.5
        WDT06 67  73   61      67  6.7
        WDT03  54   60   48   54  6.5
