同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      底座特征

      螺杆材质

      表面处理

      产品选型

      D

      M

      L

      图片仅供参考，请以已选的规格为准

        脚杯 中轻载型 万向调节型 全强化聚缩醛底座型

        条件筛选：

        性价比 标准型
        类型 万向调节型
        胶垫材质 无
        底座主体材质 强化聚缩醛(POM)
        载荷 中轻载型
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理
          螺杆 橡胶垫 底座 螺杆
          WAG50 全强化聚缩醛
          底座型          		 无橡胶垫 S45C — 强化聚缩醛
          (POM)          		 镀锌
          WAG55 SUS304 —
          WAG51 带橡胶垫 S45C 丁腈橡胶
          (NBR)          		 镀锌
          WAG56 SUS304 —



          特点

          ● 橡胶型的底座可使整个底面与地面接触，可防止打滑。
          ● 可360°方向倾斜。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后
              切短的面无表面处理，碳钢会喷漆防锈。





          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

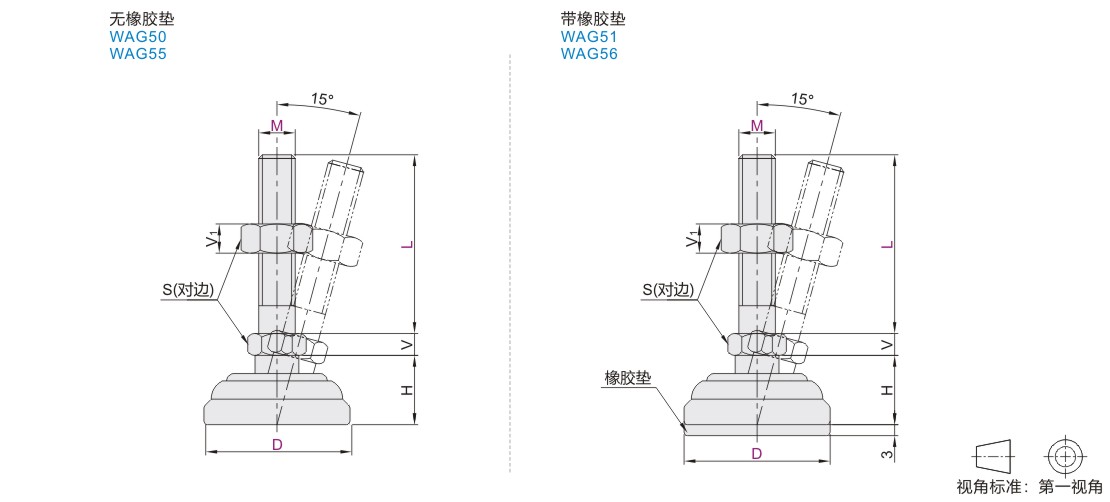

          参数图



          选型表

          型号 M
          		 L
          		 螺距 V V1 H
          		 S 承载
          (Kg)
          		 参考重量
          (Kg/pcs)
          代码 D
          无橡胶垫
          WAG50
          WAG55

          带橡胶垫
          WAG51
          WAG56          		 40 10 70 1.5 6 8 19 17 300 0.076
          100 0.079
          12 70 1.75 7.5 10 20 19 0.108
          100 0.110
          16 100 2 10 13 24 0.130
          50 10 70 1.5 6 8 20 17 0.182
          100 0.185
          12 60 1.75 7.5 10 21.5 19 0.200
          70 0.210
          100 0.220
          16 50 2 10 13 24 0.260
          80 0.265
          100 0.270
          130 0.280
          60 12 70 1.75 7.5 10 26 19 0.260
          100 0.265
          16 70 2 10 13 24 0.290
          100 0.295
          150 0.300
          20 100 2.5 12.5 16 27 30 600 0.320
          150 0.342
          180 0.356
