        脚杯 超重载型 万向调节型 金属底座型/带橡胶垫底座型

        条件筛选：

        性价比 标准型
        类型 万向调节型
        底座主体材质 S45C
        载荷 超重载型
        螺杆材质 S45C
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型
          		 材质 表面处理
          底座 螺杆 橡胶垫 底座 螺杆
          WAG81 万向调节型 无橡胶垫 S45C S45C — 镀铬 镀铬
          WAG82 镀锌 镀锌
          WAG84 带橡胶垫 丁腈橡胶
          (NBR)          		 镀铬 镀铬
          WAG85 镀锌 镀锌



          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

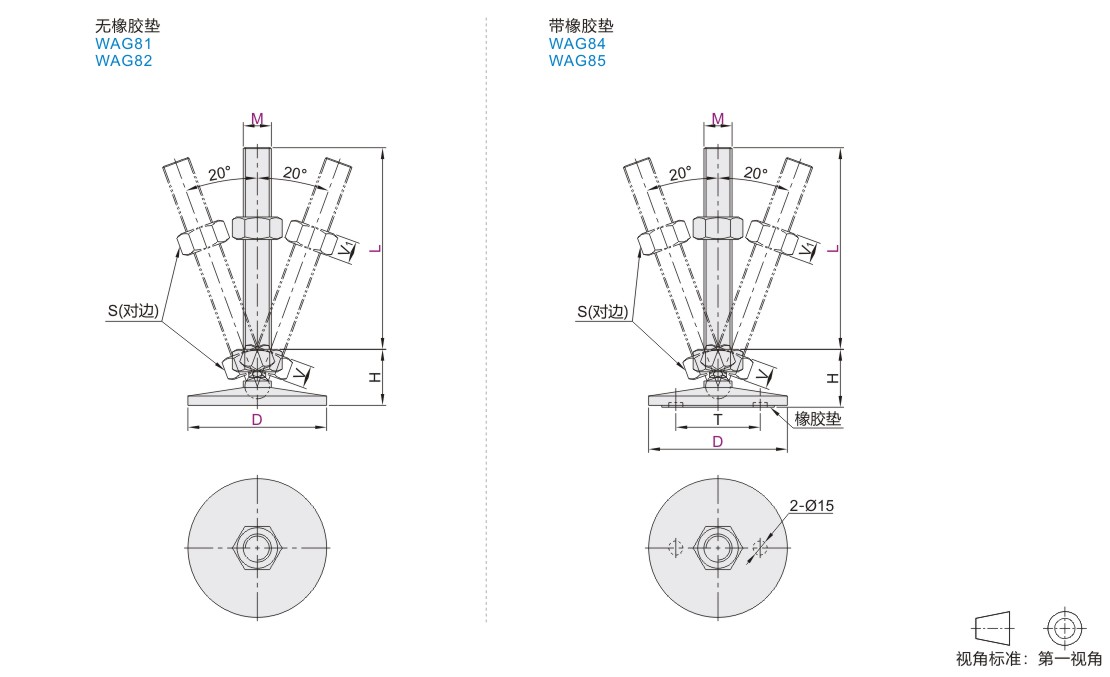

          参数图



          选型表

          型号 M L 螺距 S H V V1 T 承载(Kg) 参考重量
          (Kg/pcs)
          代码 D
          无橡胶垫
          WAG81
          WAG82          		 120 20 100 2.5 30 43 13 16 — 2000 1.5
          150 1.6
          24 100 3 36 46 16 19 2400 1.66
          150 1.82
          150 30 125 3.5 46 60 24 24 5000 3.33
          150 3.37
          200 3.45
          215 3.49
          250 3.57
          带橡胶垫
          WAG84
          WAG85          		 150 30 125 3.5 46 62 24 24 90 5000 3.33
          150 3.37
          200 3.45
          215 3.49
          250 3.57
