        脚杯 超重载型 万向可调角度型 底座材质S45C

        条件筛选：

        性价比 标准型
        类型 万向可调角度型
        底座主体材质 S45C
        载荷 超重载型
        螺杆材质 S45C
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          底座 螺杆 橡胶垫 底座 螺杆
          WAR61 万向可调
          角度型          		 无橡胶垫 S45C S45C — 镀锌 镀锌
          WAR62 镀铬 镀铬
          WAR63 镀镍 镀镍
          WAR64 带橡胶垫 丁腈橡胶
          (NBR)          		 镀锌 镀锌
          WAR65 镀铬 镀铬
          WAR66 镀镍 镀镍



          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。
          高度调节完成后可以锁紧底座上的螺丝，将底座与螺杆进行固定，加强其结构刚性。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

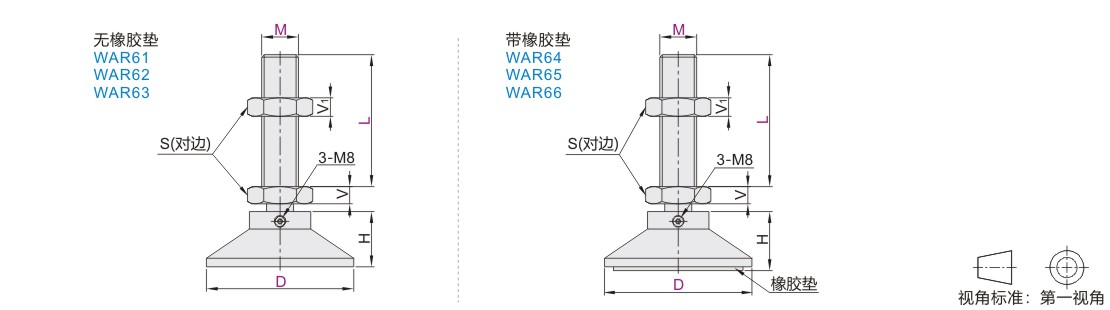

          参数图



          选型表

          型号 M
          		 L
          		 螺距
          		 S
          		 H V
          		 V1
          		 承载
          (Kg)
          		 参考重量
          (Kg/pcs)
          代码 D WAR61/62/63 WAR64/65/66
          无橡胶垫  带橡胶垫
          WAR61   WAR64
          WAR62   WAR65
          WAR63   WAR66          		 120 30 100 3.5 46 45 46.7 14 15 4000 3.00
          125 3.04
          150 3.08
          200 3.16
