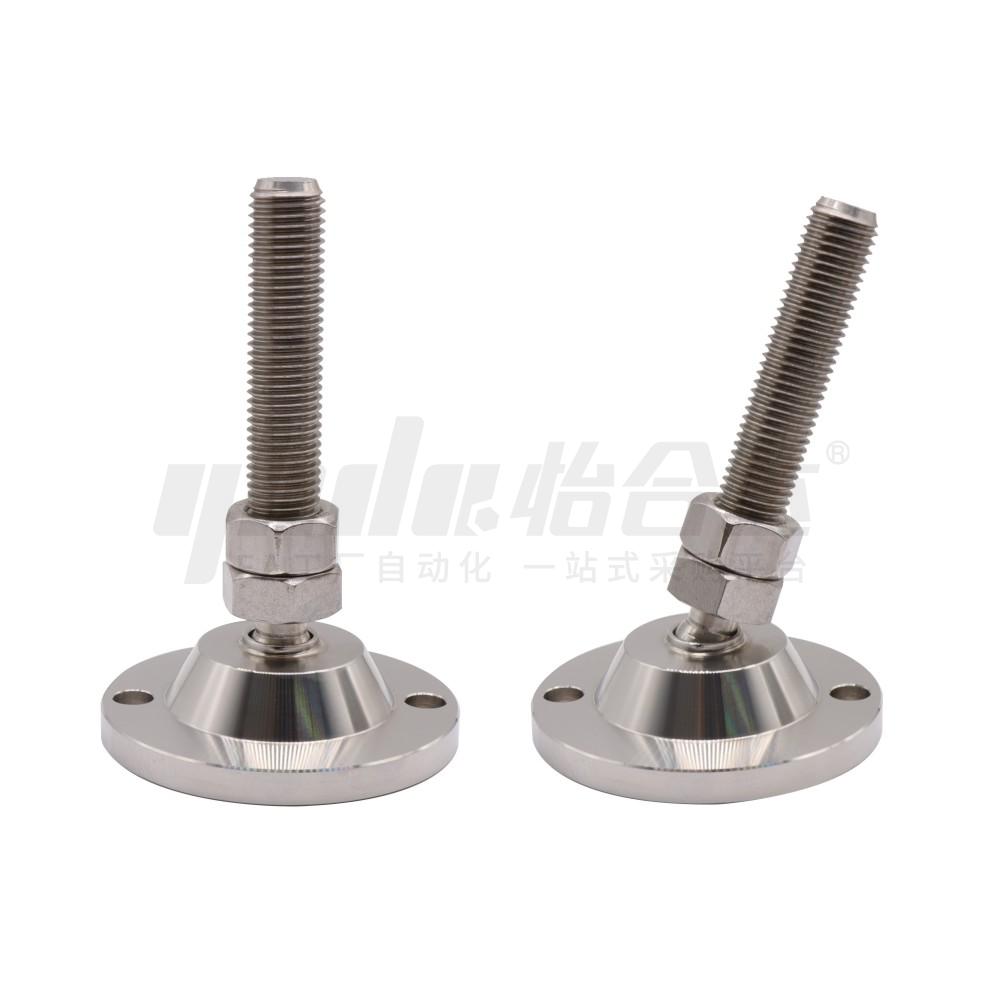

        经济型脚杯 超重载型(3000kg及以上) 万向调节型·无胶垫/带胶垫

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        类型 万向调节型
        螺纹 普通粗牙螺纹
        定位孔 有
        承载 超重载型（3000kg及以上)
        前端特征 无
        底座特征 车制底座
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 表面 处理
          外罩 螺杆 胶垫 外罩 螺杆
          E-WAG93 万向调节型 无胶垫 碳钢 碳钢 一 镀锌 镀锌
          E-WAG94 镀铬 镀铬
          E-WAG91 不锈钢 不锈钢 一 一
          E-WAG96 带胶垫 碳钢 碳钢 天然橡胶
          (黑色)          		 镀锌 镀锌
          E-WAG97 镀铬 镀铬
          E-WAG95 不锈钢 不锈钢 一 一


          由于市面上钢材位为5mm 一个梯度，且存在公差，因此车制底座公差-2~0mm 均为合理范围。
          万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。
          此款脚杯均带定位孔，具有可以保障较为精确的安装位置，固定牢固等优点。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，
               切断的面无表面处理，碳钢会喷漆防锈。
          此脚杯螺杆为冷镦工艺，主要与市场标准螺母适配，不能用通止规检测。有通止规检测需求的，
               需要用纯车加工工艺，请另询报价。

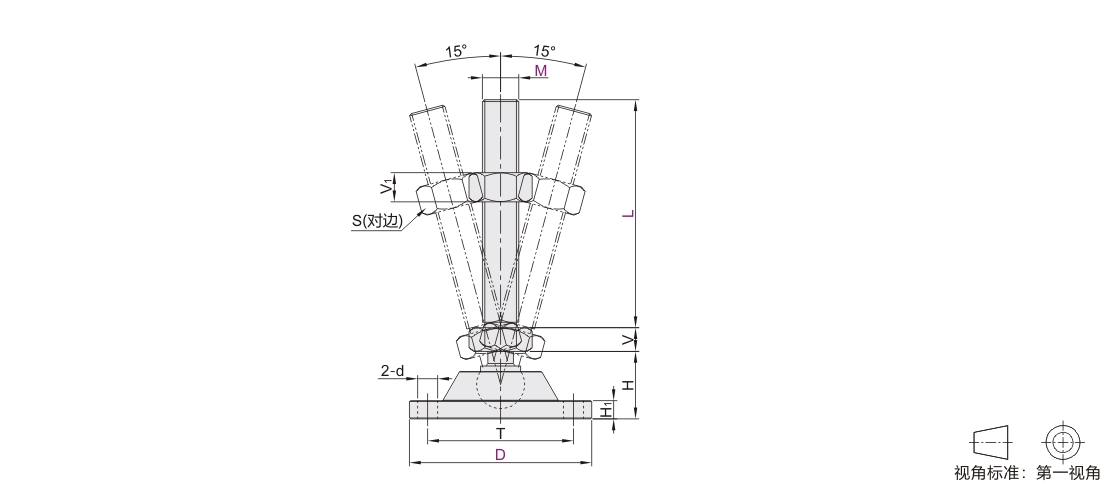

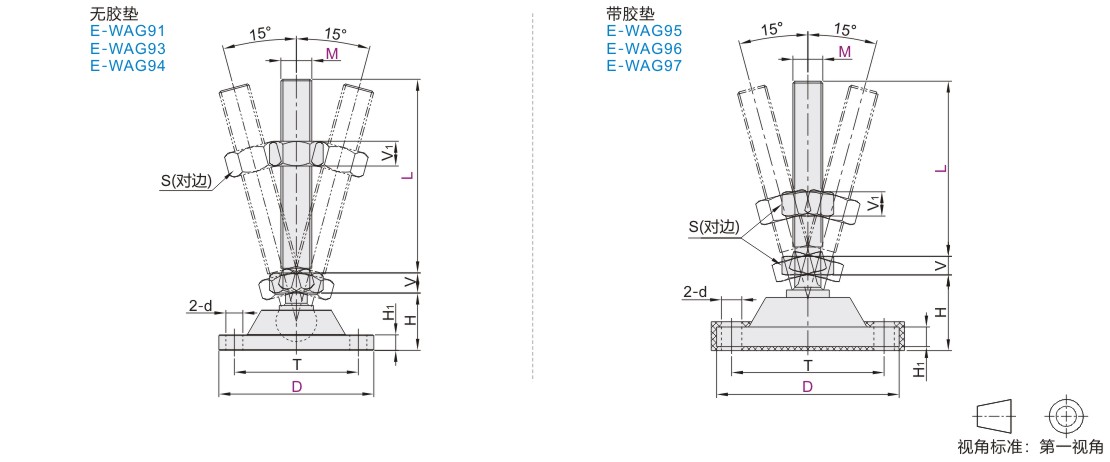

          参数图



          选型表

          型号 M L 螺距 S V V1 H H1 T d 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          无胶垫
          E-WAG91
          E-WAG93
          E-WAG94

          带胶垫
          E-WAG95
          E-WAG96
          E-WAG97          		 80 16 75 2 24 10 13 33.5 8 66 8.5 2000 0.61
          100 0.65
          125 0.69
          150 0.73
          20 75 2.5 30 13 16 0.75
          100 0.81
          125 0.88
          150 0.94
          24 75 3 36 16 19 0.94
          100 1.03
          125 1.12
          150 1.21
          100 16 75 2 24 10 13 37.5 10 80 11 2500 0.96
          100 1.00
          125 1.04
          150 1.08
          20 75 2.5 30 13 16 1.10
          100 1.17
          125 1.23
          150 1.29
          24 75 3 36 16 19 1.29
          100 1.38
          125 1.47
          150 1.56
          120 16 75 2 24 10 13 41 10 100 11 3000 1.22
          100 1.25
          125 1.29
          150 1.33
          20 75 2.5 30 13 16 1.35
          100 1.40
          125 1.46
          150 1.51
          24 75 3 36 16 19 1.52
          100 1.60
          125 1.68
          150 1.76
          30 100 3.5 46 24 24 2.09
          125 2.21
          150 2.33
          200 2.57
          250 2.81
