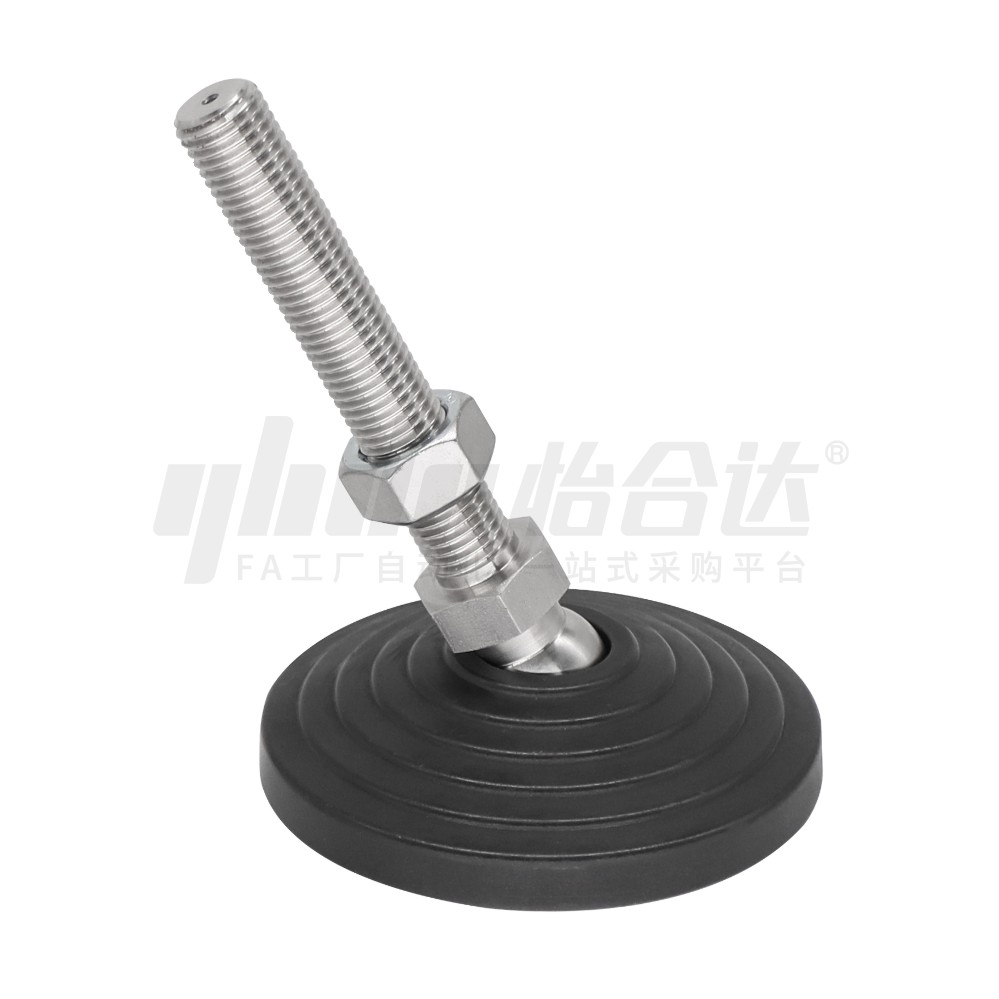

        脚杯 中载型 万向调节型•全尼龙底座型

        条件筛选：

        性价比 普通型
        类型 万向调节型
        底座主体材质 PA6-GF25
        载荷 中载型
        底座特征 圆形无橡胶垫
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          底座 螺杆 橡胶垫 螺杆
          WAR82 万向调节型 无橡胶垫 尼龙
          (PA6-GF25)          		 S45C    一 镀铬
          WAR83 镀锌
          WAR84 SUS304 一
          WAR79 带橡胶垫 S45C 丁腈橡胶
          (NBR)          		 镀铬
          WAR80 镀锌
          WAR81 SUS304 一



          特点：

          ● 底座底部凸缘的特殊滚花使脚杯即使在没有橡胶垫的情况下依然拥有优异的稳定性和抓地性能，甚至在不太平

              整的表面上依然表现出色；

          ● 底座与橡胶垫之间的特别组装结构设计，确保了两者之间优良的固定性能，能够避免在使用过程中因冲击使底

              座与地板粘连造成的分离现象。

          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切断的面无表面处理，

               碳钢会喷漆防锈。

          此脚杯螺杆为冷镦工艺，主要与市场标准螺母适配，不能用通止规检测。有通止规检测需求的，需要用纯车

               加工工艺，请另询报价。

          万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。

          脚杯的垂直承载能力是基于屈服强度加了安全系数之后的载荷，非极限承载能力。

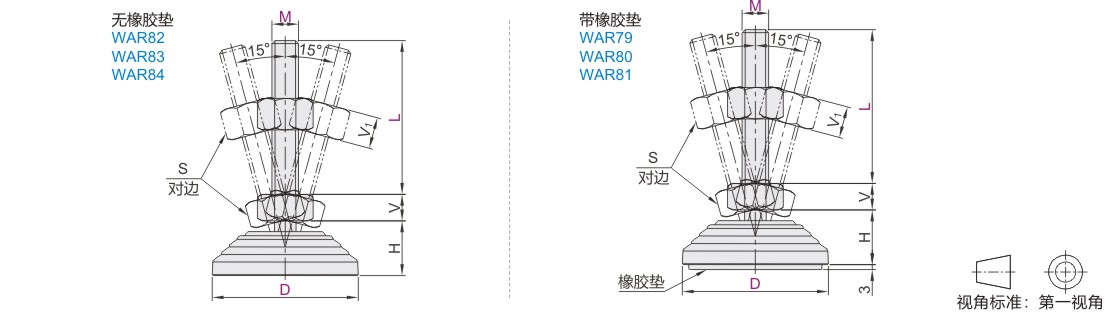

          参数图



          选型表

          型号 M L 螺距 S V V1 H 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D

          无橡胶垫
          WAR82
          WAR83
          WAR84


          带橡胶垫
          WAR79
          WAR80
          WAR81

          		 60 10 75 1.5 17 7 8 32 200 0.11
          100 0.17
          125 0.23
          12 75 1.75 19 8 10 250 0.12
          100 0.18
          125 0.24
          16 100 2 24 10 13 300 0.24
          125 0.30
          150 0.36
          200 0.48
          20 100
          		 2.5 30 13 16 350 0.51
          125 0.57
          150 0.56
          200 0.61
          250 0.67
          24 100 3 36 16 19 400 0.76
          125 0.66
          150 0.75
          200 0.89
          250 1.04
          80 10 75 1.5 17 7 8 300 0.14
          100 0.20
          125 0.26
          12 75 1.75 19 8 10 350 0.15
          100 0.21
          125 0.27
          16 100 2 24 10 13 400 0.28
          125 0.33
          150 0.39
          200 0.51
          20 100 2.5 30 13 16 450 0.44
          125 0.49
          150 0.55
          200 0.64
          250 0.75
          24 100 3 36 16 19 500 0.63
          125 0.69
          150 0.78
          200 0.91
          250 1.06
          100 16 100 2 24 10 13 650 0.28
          125 0.33
          150 0.39
          200 0.52
          20 100 2.5 30 13 16 700 0.52
          125 0.57
          150 0.63
          200 0.72
          250 0.83
          24 100 3 36 16 19 750 0.72
          125 0.79
          150 0.87
          200 1.01
          250 1.16
          120 16 100 2 24 10 13 35 700 0.39
          125 0.47
          150 0.58
          200 0.66
          20 100 2.5 30 13 16 750 0.57
          125 0.63
          150 0.69
          200 0.78
          250 0.89
          24 100 3 36 16 19 800 0.78
          125 0.83
          150 0.89
          200 0.98
          250 1.09
          30 100 3.5 46 24 24 900 1.18
          125 1.23
          150 1.29
          200
          		 1.38
          250 1.49
          300 1.60
          140 20 100 2.5 30 13 16 40 800 0.62
          125 0.67
          150 0.73
          200 0.82
          250 0.93
          24 100 3 36 16 19 900 0.83
          125 0.88
          150
          		 0.94
          200 1.03
          250 1.14
          30 100 3.5 46 24 24 1000 1.23
          125 1.28
          150 1.34
          200 1.43
          250 1.54
          300 1.65
          36 100 4 55 32 32 1100 1.84
          125 1.89
          150 1.95
          200 2.04
          250 2.15
          300 2.26
