同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 8 项未选择

      代码

      参数选型

      底座主体材质

      底座特征

      螺杆材质

      表面处理

      产品选型

      D

      Tr

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        脚杯 超重载型 梯形螺纹 万向调节型•带防滑槽/无防滑槽

        条件筛选：

        性价比 普通型
        类型 万向调节型
        胶垫材质 无
        螺纹 梯形螺纹
        载荷 超重载型
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 螺纹规格 材质 表面处理
          带防滑槽 无防滑槽 底座 螺杆
          WAG32 WAG42 万向调节型 梯形螺纹 S45C S45C 镀锌
          WAG33 WAG43 镀铬
          WAG34 WAG44 SUS304 SUS304 一



          特点
          ●  梯形螺纹的设计，使脚杯与设备之间的接触面积变大，可分散设备负载并提高承载能力。

          由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。

          标准螺杆长度以25mm为个梯度，可根据客户要求定制长度，需要注意定制长度后，切断的面
              无表面处理，碳钢会喷漆防锈。

          万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。

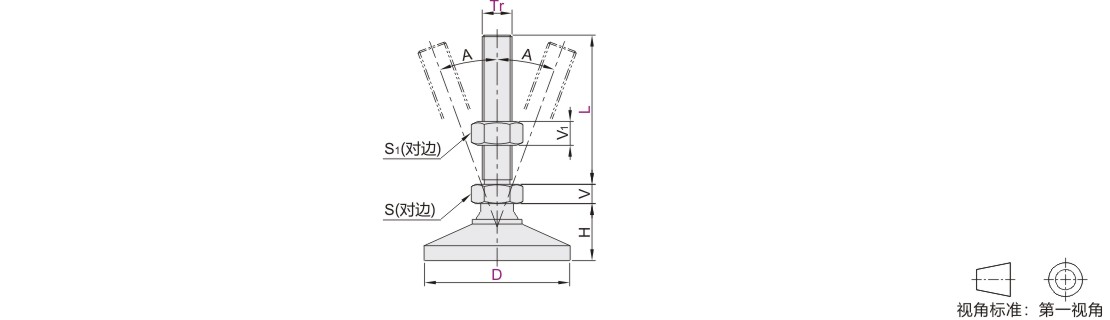

          参数图
          型号 Tr L 螺距 S S1 V V1 H A 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          带防滑槽
          WAG32
           WAG33
           WAG34
          无防滑槽
          WAG42
           WAG43
           WAG44          		 50 16 100 4 24 22 10 19 40 20° 600 0.29
          125 0.32
          150 0.36
          60 16 100 700 0.3
          125 0.35
          150 0.4
          75 16 100 4 24 22 10 19 42 25° 1200 0.49
          125 0.56
          150 0.6
          20 100 4 30 29 13 19 1700 0.5
          125 0.57
          150 0.62
          100 20 100 4 30 29 13 19 38 25° 2500 0.95
          125 1.01
          150 1.07
          24 100 4 36 35 16 24 3000 1.15
          125 1.22
          150 1.29
          200 1.43
          120 24 100 4 36 35 16 24 3200 2.03
          125 2.10
          150 2.17
          200 2.31
          30 100 6 46 44 24 30 4200 2.35
          125 2.45
          150 2.55
          200 2.75
