        经济型脚杯 轻载型 万向调节型 全尼龙底座型

        条件筛选：

        性价比 经济型
        类型 万向调节型
        胶垫材质 无
        底座主体材质 尼龙
        载荷 轻载型
        底座特征 圆形
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          螺杆 底座 螺杆
          E-WAG01 全尼龙底座型 S45C PA 镀铬
          E-WAG11 SUS304 —



          特点
          ●  底部材质为增强尼龙（PA6），有良好的减震及耐磨作用：
          ●  底部配有橡胶垫，能进一步巩固产品防滑能力；
          ●  螺杆使用球头和底座之间进行连接，可进行万向幅度转动，用于不平衡地面保持设备平行。



          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面
              无表面处理，碳钢会喷漆防锈。
          请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

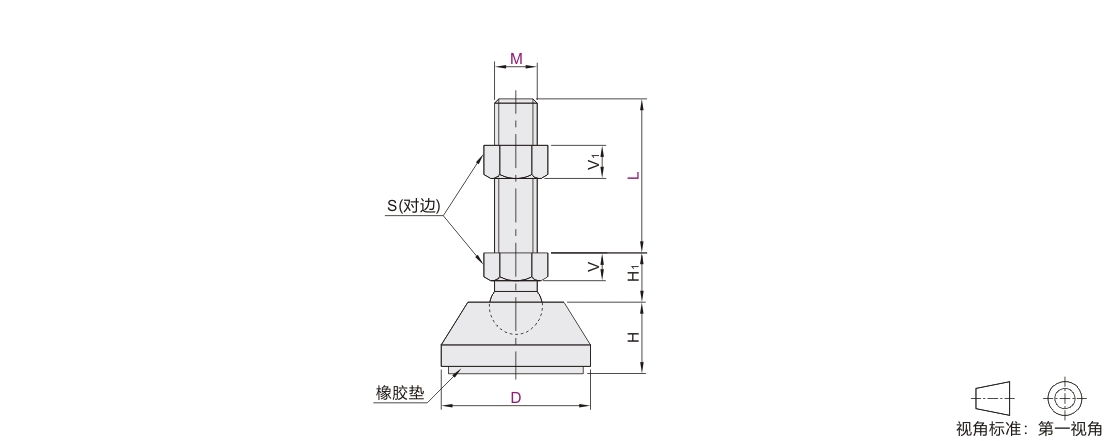

          参数图



          选型表

          型号
          		 M
          		 L
          		 螺距
          		 S
          		 H
          		 H1
          		 V
          		 V1
          		 垂直承载能力
          (Kg)
          		 参考重量(Kg/pcs)
          代码 D E-WAG01 E-WAG11
          E-WAG01
          E-WAG11          		 40 10 50 1.5 17 18 10.3 7 8 175 0.07 0.07
          100 0.09 0.11
          12 30 1.75 19 11.3 8 10 0.07 0.07
          50 0.08 0.11
          100 0.12 0.18
          14 50 2 22 12.3 9 11 0.1 0.12
          100 0.14 0.16
          50 10 50 1.5 17 22.5 8.3 7 8 175 0.08 0.08
          100 0.11 0.1
          150 0.13 0.13
          12 30 1.75 19 9.3 8 10 0.08 0.07
          50 0.1 0.1
          100 0.13 0.15
          150 0.17 0.18
          16 50 2 24 11.3 10 13 250 0.17 0.08
          100 0.22 0.11
          150 0.3 0.19
          60 10 150 1.5 17 14.9 7 8 250 0.16 0.15
          12 50 1.75 19 15.9 8 10 0.12 0.11
          100 0.15 0.16
          150 0.18 0.19
          14 50 2 22 16.9 9 11 0.14 0.13
          100 0.16 0.19
          16 50 2 24 17.9 10 13 350 0.2 0.1
          80 0.21 0.17
          100 0.24 0.24
          150 0.3 0.3
          18 50 2.5 27 19.9 12 15 0.21 0.13
          100 0.3 0.24
          20 50 2.5 30 20.9 13 16 0.25 0.16
          100 0.37 0.32
          150 0.47 0.48
