医疗 脚杯 重载型 固定调节型 带胶垫
品牌名称：
怡合达
条件筛选：
类型 固定调节型
载荷 重载型
螺杆材质 SUS304
底座特征 圆形
种类筛选 脚杯
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 |
材质 |
|||
| 底座 | 螺杆 | 橡胶垫 | |||
| Y-QBA01 | 固定调节型 | 无橡胶垫 | SUS304 | SUS304 | — |
| Y-QBA06 | 带橡胶垫 | 丁腈橡胶(NBR) | |||
不锈钢型特点：承载力较大。
由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座
公差-2~0mm均为合理范围。

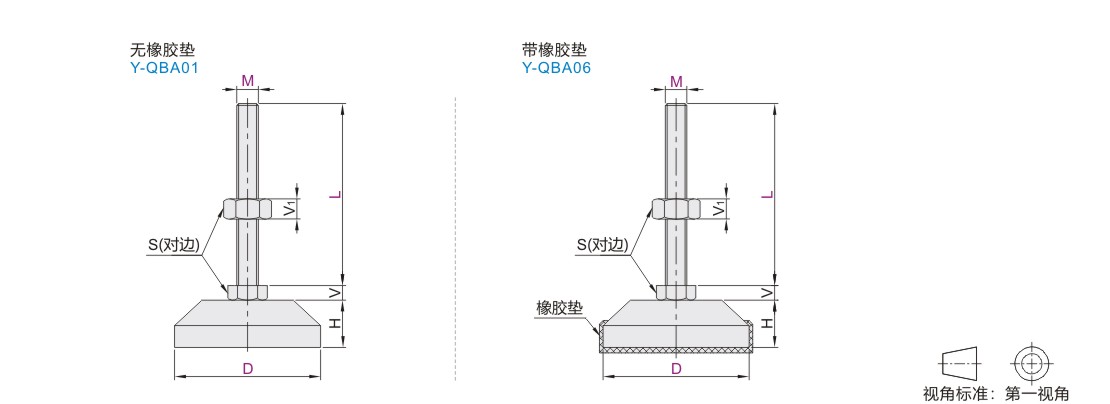

参数图
选型表
| 型号 |
M |
L |
S |
H |
V |
V1 |
垂直承载能力 ( Kg) |
参考重量 ( Kg/pcs) |
||
| 代码 | D | |||||||||
| 无橡胶垫 | 带橡胶垫 | |||||||||
| Y-QBA01 Y-QBA06 |
80 | 12 | 50 | 19 | 26 | 8 | 10 | 800 | 400 | 0.78 |
| 75 | 0.8 | |||||||||
| 100 | 0.82 | |||||||||
| 125 | 0.84 | |||||||||
| 150 | 0.86 | |||||||||
| 14 | 50 | 22 | 9 | 11 | 1000 | 600 | 0.69 | |||
| 100 | 0.82 | |||||||||
| 150 | 0.88 | |||||||||
| 16 | 50 | 24 | 10 | 13 | 2000 | 1200 | 0.83 | |||
| 75 | 0.85 | |||||||||
| 100 | 0.87 | |||||||||
| 125 | 0.94 | |||||||||
| 150 | 1.01 | |||||||||
| 20 | 50 | 30 | 13 | 16 | 2500 | 1800 | 0.93 | |||
| 75 | 0.95 | |||||||||
| 100 | 0.97 | |||||||||
| 125 | 1.05 | |||||||||
| 150 | 1.2 | |||||||||
| 200 | 1.23 | |||||||||
| 24 | 100 | 36 | 16 | 19 | 3500 | 2200 | 1.13 | |||
| 125 | 1.2 | |||||||||
| 150 | 1.28 | |||||||||
| 200 | 1.41 | |||||||||
| 100 | 16 | 50 | 24 | 10 | 13 | 3000 | 1500 | 1.25 | ||
| 75 | 1.27 | |||||||||
| 100 | 1.29 | |||||||||
| 125 | 1.36 | |||||||||
| 150 | 1.43 | |||||||||
| 250 | 1.5 | |||||||||
| 300 | 1.57 | |||||||||
| 20 | 50 | 30 | 13 | 16 | 4000 | 2200 | 1.35 | |||
| 75 | 1.37 | |||||||||
| 100 | 1.39 | |||||||||
| 125 | 1.47 | |||||||||
| 150 | 1.62 | |||||||||
| 200 | 1.65 | |||||||||
| 250 | 1.7 | |||||||||
| 300 | 1.77 | |||||||||
| 24 | 100 | 36 | 16 | 19 | 5000 | 3000 | 1.55 | |||
| 125 | 1.62 | |||||||||
| 150 | 1.7 | |||||||||
| 200 | 1.83 | |||||||||
| 250 | 1.93 | |||||||||
| 300 | 2.05 | |||||||||
-
