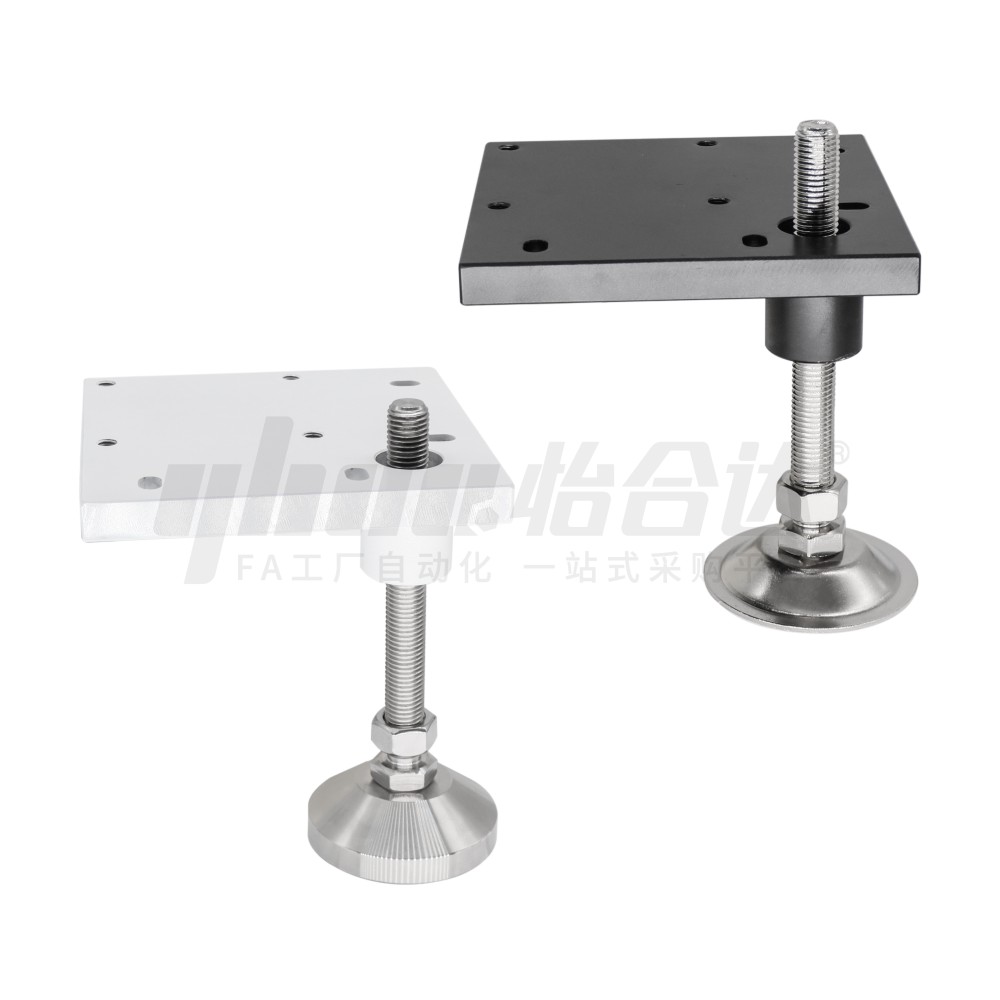

        带连接板脚杯 固定调节型 中载型•喇叭形 重载型•金属+螺钉橡胶底座

        品牌名称：

        怡合达

        条件筛选：

        性价比 普通型
        类型 固定调节型
        种类筛选 带连接板脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 底座特征
          		 材质 表面处理
          脚杯 连接板 脚杯 连接板
          WAE01 固定调节型 中载型 喇叭形 S45C S45C 镀镍 烤漆(黑色)
          WAE02 烤漆(白色)
          WAE03 镀铬 烤漆(黑色)
          WAE04 烤漆(白色)
          WAE05 SUS304 电解研磨 烤漆(黑色)
          WAE06 烤漆(白色)
          WAE10 重载型 金属+螺钉
          橡胶底座          		 S45C 镀铬 烤漆(黑色)
          WAE11 烤漆(白色)
          WAE12 SUS304 — 烤漆(黑色)
          WAE13 烤漆(白色)



          特点：

          ● 连接板为脚杯与设备提供一个安装平台，用于固定和支撑设备底部，确保整体结构的稳定性和平整度；
          ● 连接板带螺纹套，可增强脚杯的支撑强度。
          可配合脚轮一起使用，一起使用时脚杯底座直径须≤60mm，否则会发生干涉。
          仅提供脚杯连接板选购，型材、螺母、螺钉、脚轮具体适用型号请咨询型材、脚轮开发工程师。
          标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切断面无表面处理，碳钢会喷漆防锈。
          WAE10/11/12/13脚杯底座直径可根据客户要求定制。
          WAE10/11/12/13由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
          WAE10/11/12/13脚杯底座与橡胶垫为螺钉连接，可以减少在设备移动时，因脚杯未离地间隙过小，导致橡胶垫与地面接触发生的脱落问题。
          此脚杯螺杆为冷镦工艺，主要与市场标准螺母适配，不能用通止规检测。有通止规检测需求的，需要用纯车加工工艺，请另行询价。

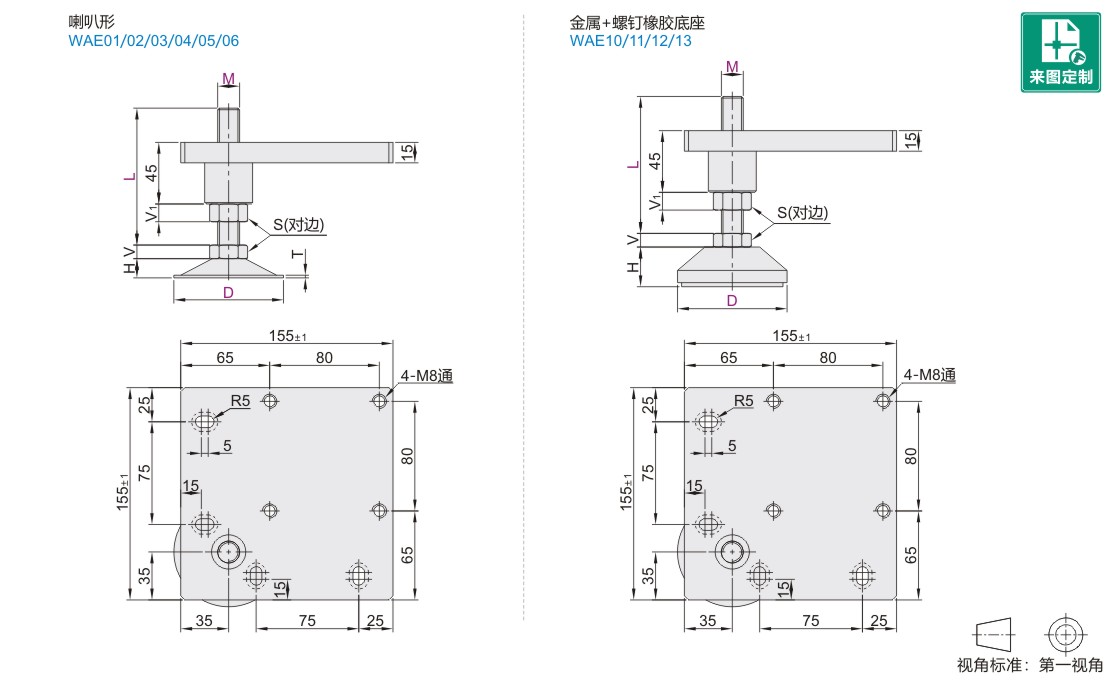

          参数图



          中载型

          型号 M L 螺距 S H T V V1 适用型材 垂直承载能力
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D 国标 欧标
          WAE01
          WAE02
          WAE03
          WAE04
          WAE05
          WAE06          		 60 16 100 2 24 14 2 10 13 6060
          8080          		 6060
          8080          		 500 3.14
          150 3.24
          80 16 100 700 3.16
          150 3.25



          重载型

          型号 M L 螺距 S H V V1 适用型材 垂直承载能力
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D 国标 欧标
          WAE10
          WAE11
          WAE12
          WAE13          		 80 16 100 2 24 29 10 13 6060
          8080          		 6060
          8080          		 1600 3.733
          150 3.873
