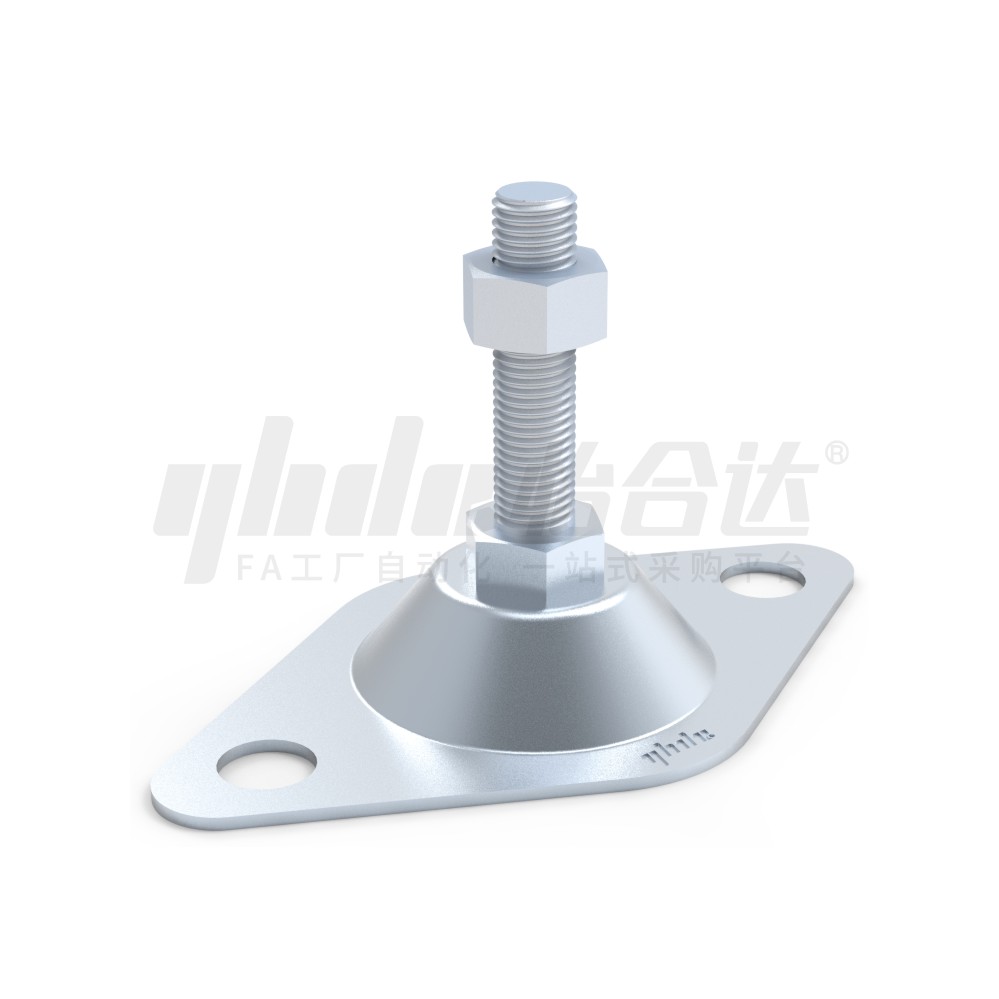

        脚杯 中载型 固定调节型•菱形

        条件筛选：

        性价比 普通型
        类型 固定调节型
        胶垫材质 无
        载荷 中载型
        底座特征 菱形
        种类筛选 脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理
          底座 螺杆
          WAN03 固定调节型 菱形 标准型定位孔 S45C S45C 镀锌
          WAN04 镀铬
          WAN05 SUS304 SUS304 —
          WAN06 带槽型定位孔 S45C S45C 镀锌
          WAN07 镀铬
          WAN08 SUS304 SUS304 —

           特点：
          ● 菱形脚杯兼顾偏心脚杯的定位特点，且底座带两个定位孔，可使脚杯与地面的固定更牢固；
          ● 带槽型定位孔(WAN06/07/08)的设计，在设备更换或移动时无需将螺丝全部拧出。

           标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切断的面无表面处理，碳钢会喷漆防锈。

           此脚杯螺杆为冷镦工艺，主要与市场标准螺母适配，不能用通止规检测。有通止规检测需求的，需要用纯车加工工艺，请另询报价。

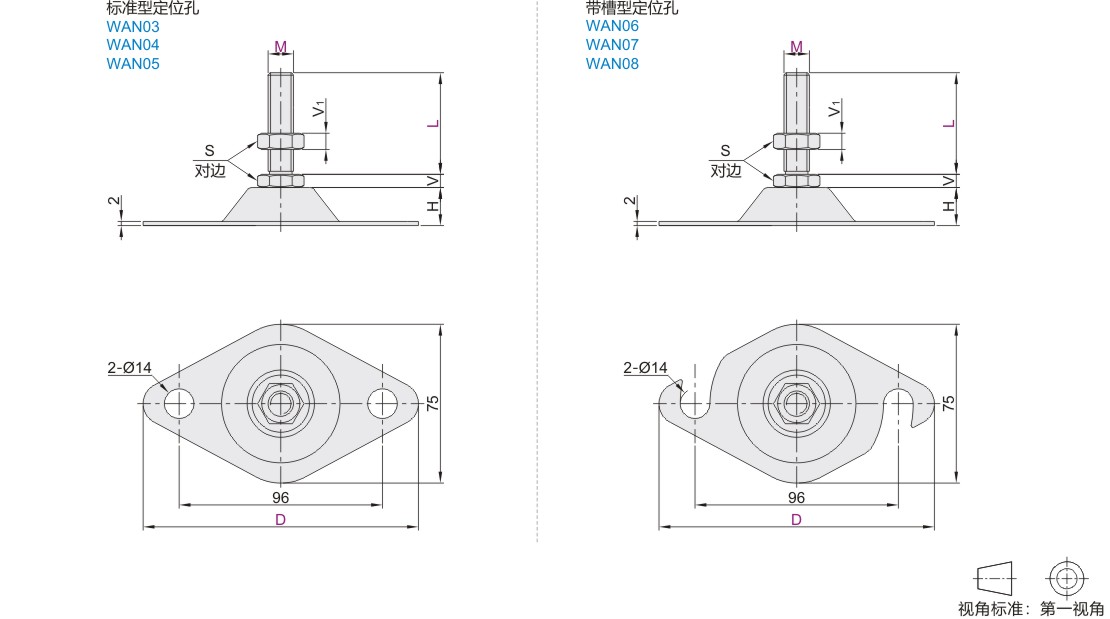

          参数图
          型号 M L 螺距 S H V V1 承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D

          标准型定位孔
          WAN03
          WAN04
          WAN05

          带槽型定位孔
          WAN06
          WAN07
          WAN08

          		 130 12 50 1.75 19 18 8 10 200 0.18
          75 0.21
          100 0.24
          125 0.27
          150 0.3
          16 75 2 24 10 13 300 0.3
          100 0.34
          125 0.38
          150 0.42
          200 0.5
          20 100 2.5 30 13 16 500 0.5
          125 0.56
          150 0.62
          200 0.74
