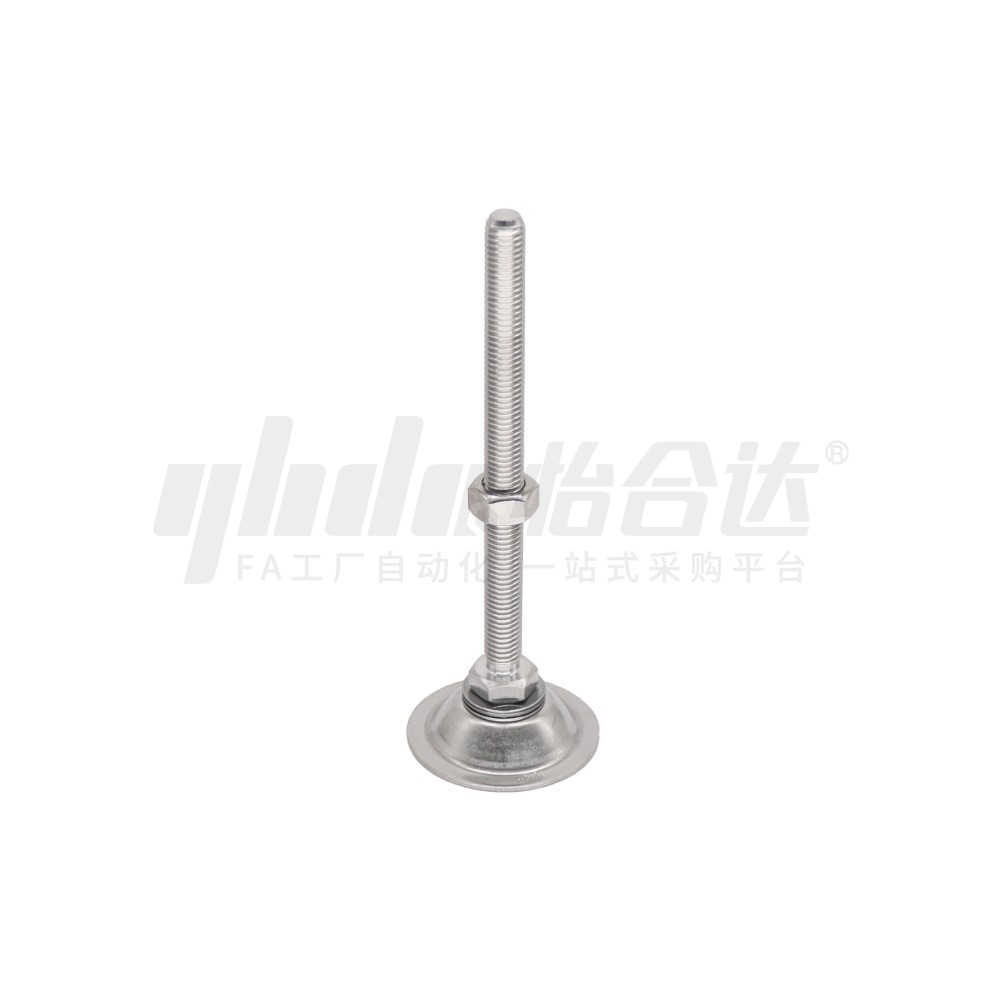

        带轴承脚杯 中载型 固定调节型•喇叭形

        条件筛选：

        性价比 普通型
        类型 固定调节型
        胶垫材质 无
        底座主体材质 S45C
        载荷 中载型
        底座特征 喇叭形
        种类筛选 带轴承脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

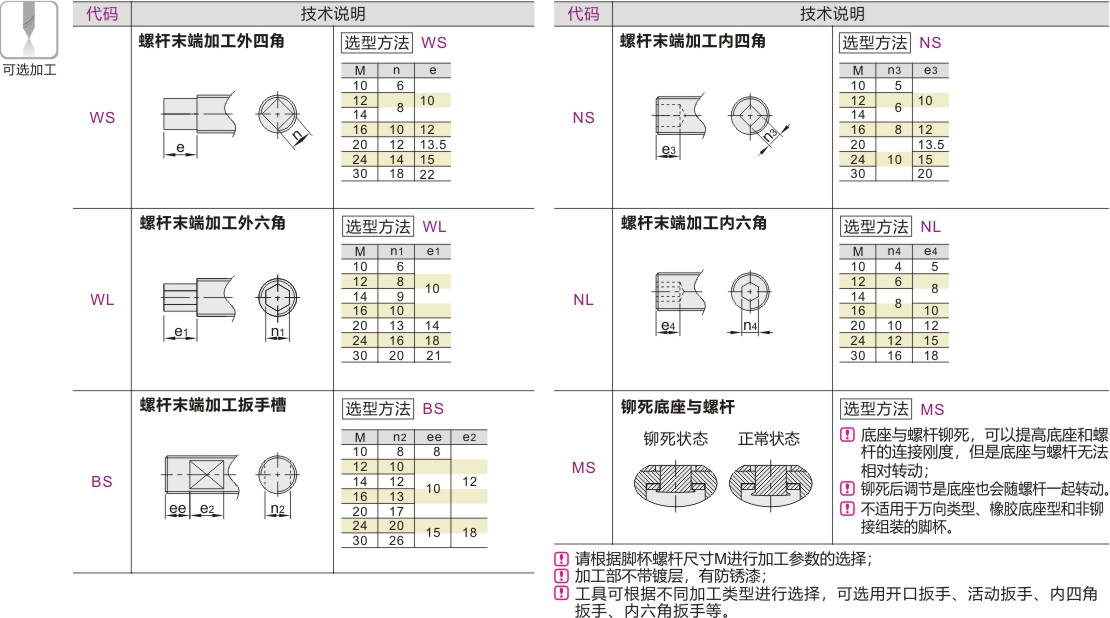

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 适用
          半导体行业
          主体 轴承
          WAC47 固定调节型 S45C SUJ2+65Mn 镀镍 一
          WAC48 镀铬
          WAC49 SUS304 电解研磨 是



          特点
          ●  产品底部为圆盘冲压件，较适用于流水线设备；
          ●  (WAC49)表面光亮，用于外装；
          ●  (WAC49)不锈钢材质，防锈，耐腐蚀适用于半导体行业；
          ●  (WAC49)耐温范围在：-35℃~80℃，耐温性能好。

          用途(WAC49)
          ●  医疗设备，半导体设备，工业机械。

          标准螺杆长度以25mm为个梯度，可根据客户要求定制长度，
               需要注意定制长度后，切断的面无表面处理，碳钢会喷漆防锈。

          螺杆底部有推力滚针轴承，在负载工况下更容易调节高度。
               在确认高度后建议锁紧活动螺母，防止设备震动时在轴承
               帮助下使螺杆自转。

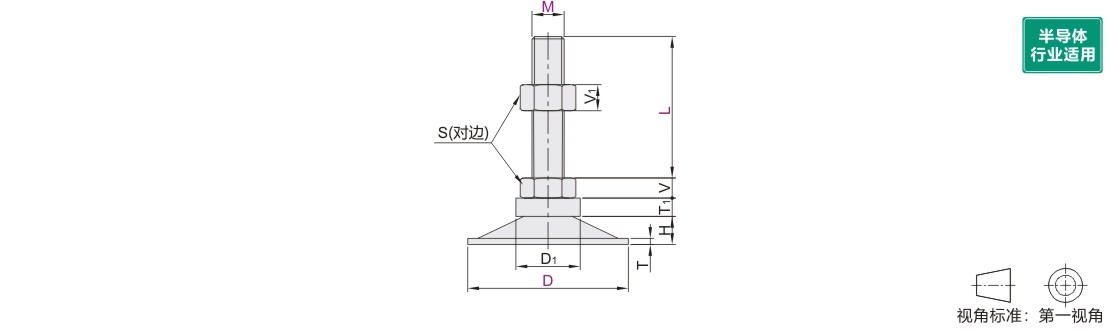

          参数图
          型号 M L 螺距 S H T T1 V V1 D1 垂直承载
          (Kg)          		 参考重量
          (Kg/pcs)
          代码 D
          WAC47
          WAC48
          WAC49          		 50 8 50 1.25 14 10 2 4 5.5 6.5 26 400 0.07
          75 0.08
          100 0.09
          10 50 1.5 17 7 8 0.1
          75 0.11
          100 0.12
          12 50 1.75 19 8 10 0.12
          75 0.13
          100 0.16
          125 0.17
          150 0.19
          60 10 50 1.5 17 14 7 8 500 0.09
          75 0.1
          100 0.12
          12 50 1.75 19 8 10 0.14
          75 0.16
          100 0.18
          125 0.19
          150 0.21
          16 50 2 24 10 13 0.22
          100 0.29
          150 0.34
          80 12 50 1.75 19 8 10 30 700 0.17
          75 0.18
          100 0.2
          125 0.22
          150 0.24
          16 50 2 24 10 13 0.26
          100 0.31
          150 0.4
          20 100 2.5 30 13 16 0.48
          150 0.51
          24 100 3 36 16 19 0.49
          150 0.53
